DeDietrich MUSE40-2 - Page 47

20181270 CR v8-2019Page 47
+
+
+
+
+
+
+
+
N C
NLo SL
Unité extérieure MUSE 80-3
L
Unité intérieure UME
4G2.5
3G2.5
L N
Alimentation de l’unité
extérieure MUSE
L N
Alimentation
du tableau
électrique
Unité A
Unité intérieure UME
Unité B
Unité intérieure UME
Unité C
+
+
+
+
+
+
+
+
+
+
+
N C
NLo SL
L
4G2.5
+
+
+
+
+
+
+
+
N C
NLo SL
L
4G2.5

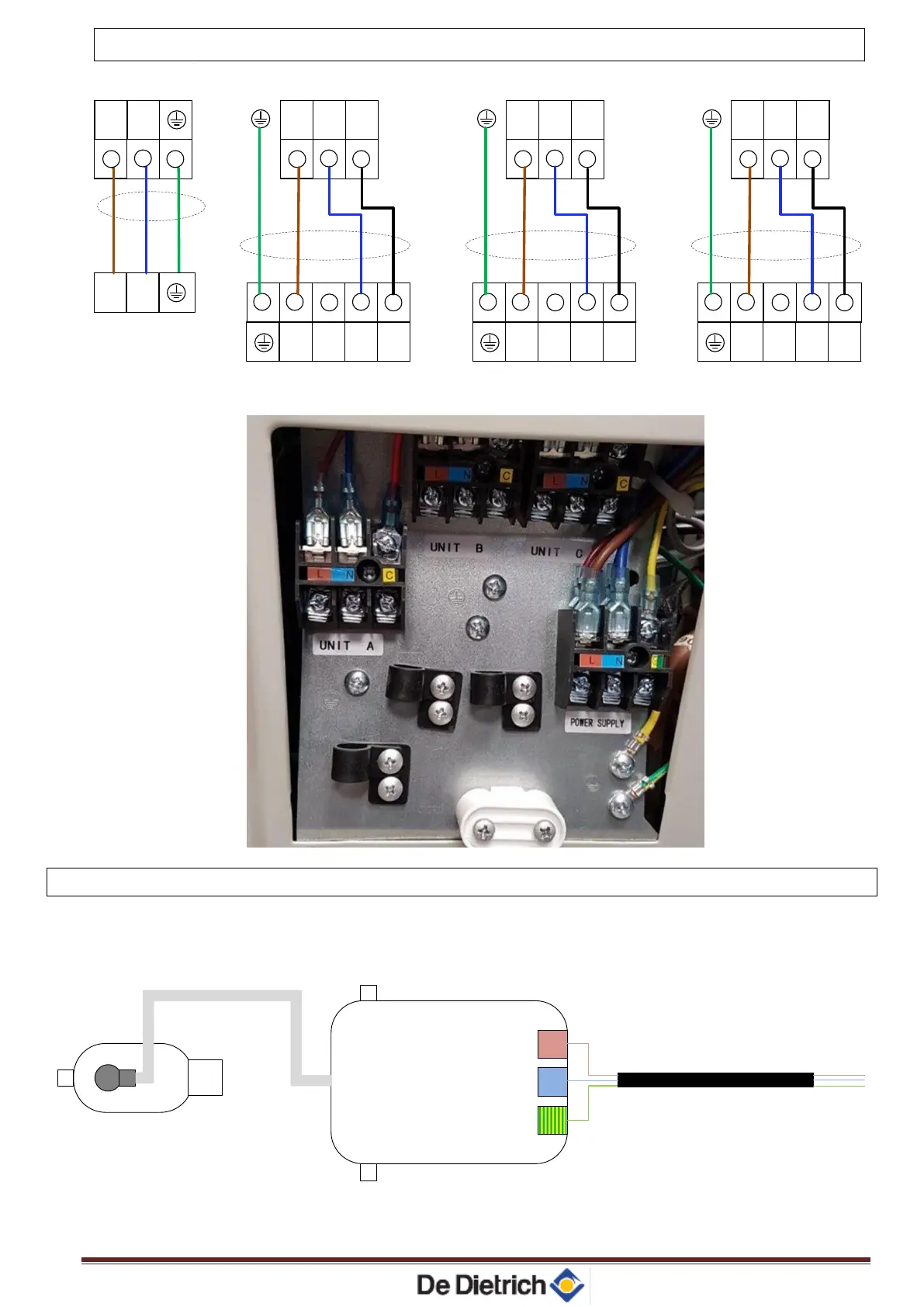

Example of wiring wall-mounted units or consoles with a lift pump
It is possible to connect a condensate lift pump to our indoor units (see diagram below).
PH
N
T
Schéma d’une mini pompe de relevage
Diagram of a mini lift pump
MUSE 80-3 outdoor unit
Power supply to the
MUSE outdoor unit
Unit A
Unit B
Electric panel
power supply
UME indoor unit
UME indoor unit
Unit C
UME indoor unit
