DeDietrich MUSE40-2 - Page 48

20181270 CR v8-2019Page 48
3G1.5

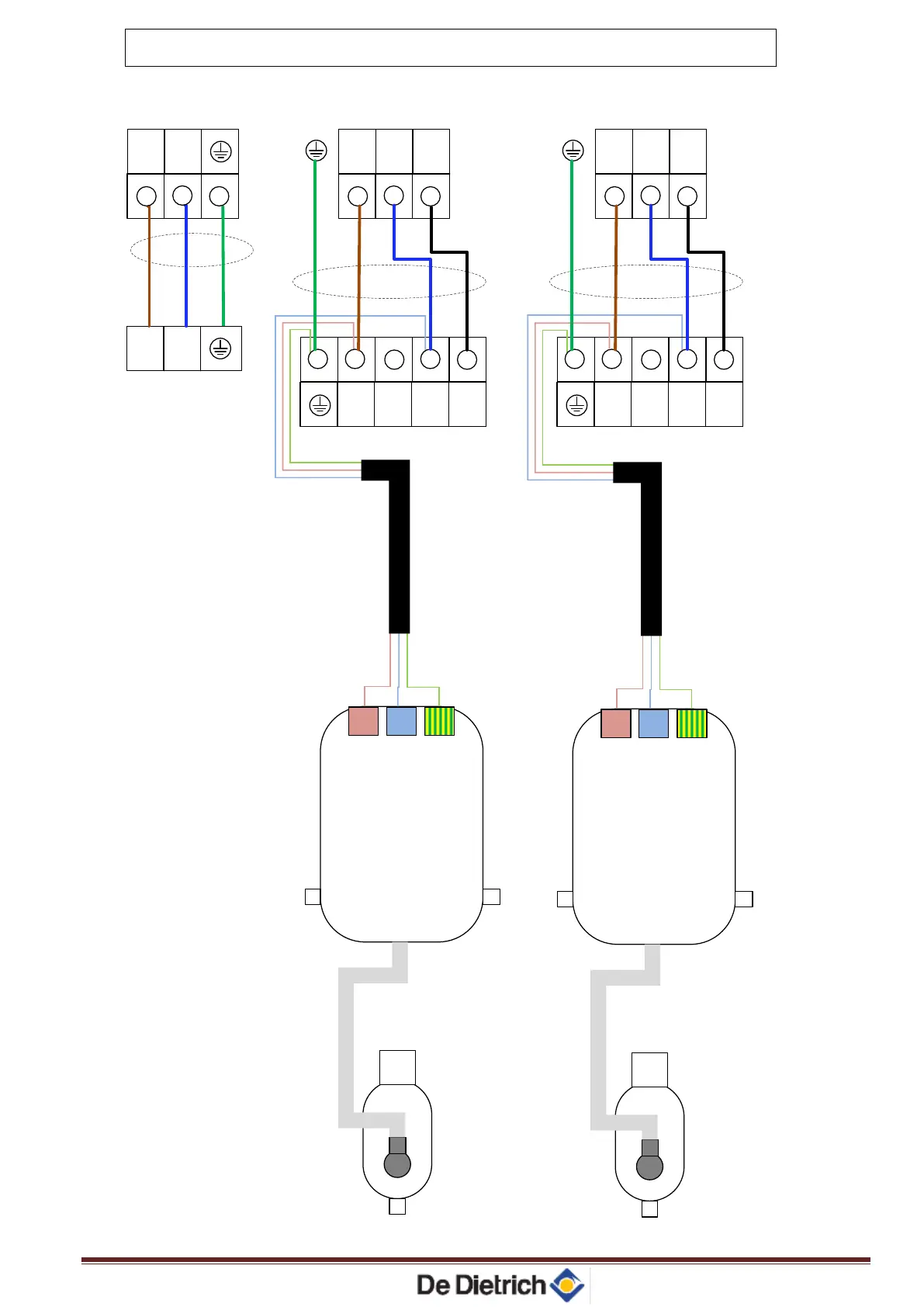

Unité extérieure MUSE 50-2
PH N T
PH N T
+
+
+
+
+
+
+
+
N C
NLo SL
L
Unité intérieure UME
4G1.5
L N
Alimentation de l’unité
extérieure MUSE
L N
Alimentation
du tableau
électrique
Unité A
Unité intérieure UME
Unité B
+
+
+
+
+
+
+
+
+
+
+
N C
NLo SL
L
4G1.5
MUSE 50-2 outdoor unit
Power supply to the
MUSE outdoor unit
Unit A
Unit B
Electric panel
power supply
UME indoor unit
UME indoor unit
