lösen, um den Mischhebel
herauszunehmen.
• Hebelwirkung (z.B. mit flachem
Schraubendreher 12) einsetzen, um den
farbigen Anschlag zu entfernen 13.
Mittige Temperaturwahl (Abb.
L
)
Die Schraube des Anschlags ist werksseitig in
Position B festgezogen. Sie kann auf A versetzt
werden, um die Temperatur zu begrenzen oder
entfernt werden:
• Feststell-Schraube mit 2,5 mm Inbusschlüssel
lösen und Griff 14 abnehmen.
• Sensor 15 einige Zentimeter herausholen.
• Anschlag 16 mit 2 mm Inbusschlüssel lösen.

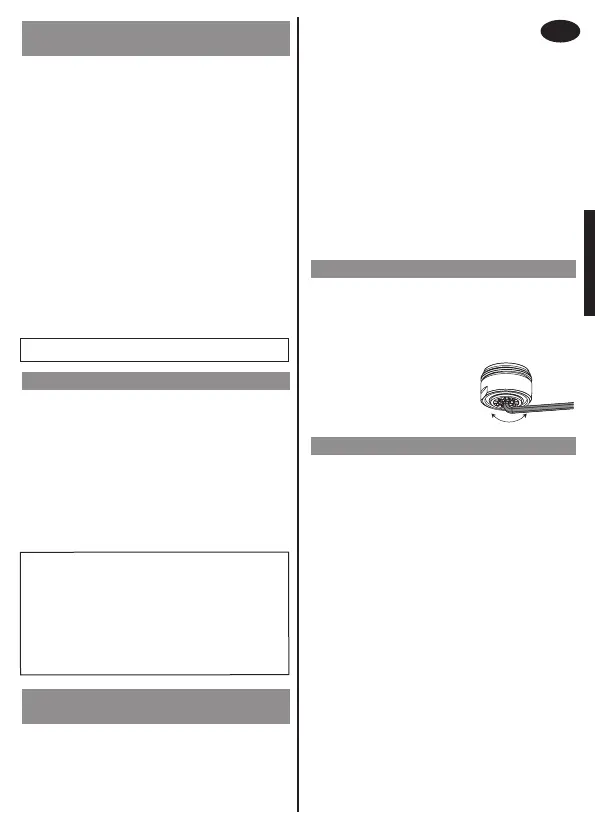

DURCHFLUSSREGULIERUNG
Der Durchfluss ist werksseitig auf 3 l/min
voreingestellt (bei 3 bar).
• Die Durchflussregulierung erfolgt mit einem
2,5mm Inbusschlüssel direkt auf dem Strahlregler
mit einstellbarem Durchfluss:
- Schlitz 1 = 3 l/min (bei 3 bar)
- Schlitz 2 = 4 l/min (bei 3 bar)
- Schlitz 3 = 5 l/min (bei 3 bar)
HINWEIS
• Angemessene Leitungsquerschnitte
verhindern Wasserschläge oder Druck- /
Durchflussverluste (siehe Auslegungstabelle in
unseren Unterlagen).
• Die Absicherung der Installation mit
Vorfiltern, Wasserschlag- oder
Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Druck:
1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern
die Wartung.
• Rohrleitungen, Vorabsperrungen,
Auslaufventile und jede sanitäre Einrichtung
müssen so oft wie nötig (mindestens einmal
jährlich) überprüft werden.
DE
FUNKTIONSWEISE DES ELEKTRONIK-
MODULS
• Die GELBE LED
11
(Abb.
H
) (ALIM) leuchtet. Das
Gerät steht unter Spannung.
• Die GRÜNE LED
9
(Abb.
H
) (EV) leuchtet bei
Erfassung der Hände: Das Magnetventil öffnet
das Wasser. Bei Rückzug der Hände fließt kein
Wasser mehr: die GRÜNE LED erlischt.
• Die ROTE LED
10
(Abb.
H
) (SECUR) leuchtet bei
Unterbrechen der Laufzeit: Bei ständiger
Erfassung der Hände (oder eines Hindernis) durch
den Sensor während 45 sec. wird die Anti-
Blockiersicherheit aktiviert. Nach Entfernen der
Hände oder des Hindernis kann ein neuer
Betriebszyklus beginnen.
Der Betrieb der Elektronik-Box ist für eine
Umgebungs-Temperatur < 40°C und > 5°C
gewährleistet.
EINSTELLUNGEN
• Der Erfassungsabstand ist durch das
Potentiometer "GAIN" 3 (Abb.
F
) in der
Elektronik-Box von 8 bis 25 cm einstellbar.
• Die programmierte Hygienespülung von 45
sec. alle 24 h nach der letzten Nutzung kann
abgeschaltet oder auf Spülung alle 12 h nach
der letzten Nutzung 8 (Abb.
F
) umgestellt
werden: Stifte auf die Position des gewünschten
Programms stecken.
VERBRÜHUNGSSCHUTZ DURCH
TEMPERATURANSCHLAG (Mischbatterien)
Seitlicher Mischhebel (Abb.
K
)
Maximal-Temperaturbegrenzung aktiviert. Zur
Deaktivierung:
• Feststell-Schraube hinten am Körper der
Mischbatterie mit einem 4 mm Inbusschlüssel
Abb
.
F
:
3 = Einstellung Erfassung
4
= Sicherheitstransformator
PRI: 220-240V~ / SEC: 12V~
5
= Diagnose-LEDs
6
= Sicherung (T1AL250V)
7
= Anschlussklemmen
Abb. H : 9
= grün
10
= rot
11
= gelb
