FONCTIONNEMENT DU MODULE
ÉLECTRONIQUE
•La LED JAUNE
11
(fig.
H
) (ALIM) est allumée.
L'appareil est sous tension.
•La LED VERTE
9
(fig.
H
) (EV) s'allume dès
détection de présence des mains : l'électrovanne
ouvre l’écoulement. Au retrait des mains,
l'écoulement s'arrête : la LED VERTE s'éteint.
• La LED ROUGE
10
(fig.
H
) (SECUR) s'allume, en
même temps que l’arrêt de l’écoulement : en cas
de présence continue des mains devant le
détecteur (ou de tout autre obstacle) pendant
45 sec., l'appareil active la sécurité anti-blocage
en écoulement. Après retrait des mains ou de
l’obstacle, un nouveau cycle pourra redémarrer.
Le bon fonctionnement du boîtier électronique est assuré
pour une température ambiante < 40°C et > 5°C.
RÉGLAGES
• La distance de détection est réglable de 8 à
25 cm par le potentiomètre "GAIN" 3 (fig.
F
)
situé dans le boîtier.
• Le rinçage périodique programmé pour
réaliser une purge automatique de 45 sec.
toutes les 24 h après la dernière utilisation, peut
être annulé ou reprogrammé pour effectuer la
purge 12 h après la dernière utilisation 8 (fig.
F
):
placer les broches en face du programme
souhaité.
SÉCURITÉ ANTI-BRÛLURE par BUTÉE
DE TEMPÉRATURE (sur les mitigeurs)
Sélecteur latéral (fig.
K
)
Limitation de température maximale engagée.
Pour la désengager :
• Dévisser la vis de blocage située à l’arrière du
corps du mitigeur, à l’aide d’une clé
Allen de 4 mm pour sortir le sélecteur de
température.
• Faire levier (avec un tournevis plat 12 par
exemple) pour extraire la butée de couleur 13.
Sélecteur central (fig.
L
)
La vis de butée est vissée en position B en sortie
d’usine. Il est possible de la déplacer en A pour
limiter la température, voire de la supprimer :
• Retirer la manette 14 après avoir dévissé la vis de
verrouillage avec une clé Allen de 2,5 mm.
• Dégager le détecteur 15 de quelques centimètres.
• Dévisser la butée 16 avec une clé Allen de 2 mm.

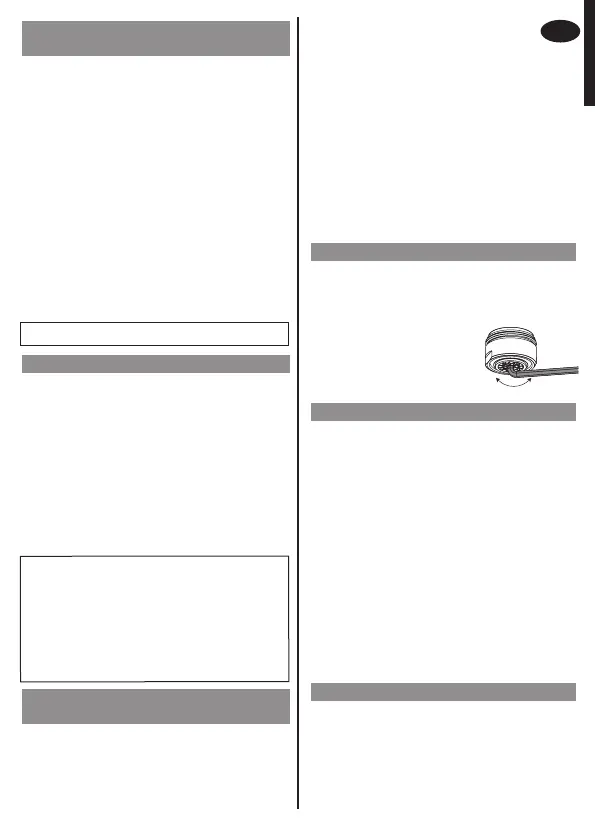

REGLAGE DU DEBIT
Le débit est pré-réglé d’usine à 3 l./mn (sous 3 bar).
• Le réglage du débit se fait directement sur le
brise-jet à débit réglable à l’aide d’une clé Allen
de 2,5 mm :
- Cran n°1 = 3 l./mn (sous 3 bar).
- Cran n°2 = 4 l./mn (sous 3 bar).
- Cran n°3 = 5 l./mn (sous 3 bar).
RAPPEL
• Respecter le diamètre des tuyauteries
permet d'éviter les coups de bélier ou pertes
de pression/débit (voir le tableau de calcul du
catalogue et en ligne sur www.delabie.fr).
• Protéger l'installation avec des filtres,
antibéliers ou réducteurs de pression
diminue la fréquence d'entretien (pression
conseillée : 1 à 5 bar).
• Poser des vannes d'arrêt à proximité des
robinets facilite les interventions de
maintenance.
• Les canalisations, robinets d’arrêt, de
puisage et tout appareil sanitaire doivent
être vérifiés aussi souvent que nécessaire et
au moins une fois par an.
ENTRETIEN & NETTOYAGE
• Nettoyage du chrome :
N’utilisez jamais d'abrasifs ou tout autre
produit à base de chlore ou d'acide. Nettoyez à
l’eau légèrement savonneuse, avec un chiffon
ou une éponge.
FR
F
ig
.
F
:
3 = réglage de la détection
4
= transformateur de sécurité
PRI :
220-240V~ / SEC : 12V~
5
= voyants d’aide au diagnostic
6
= fusible de protection (T1AL250V)
7
= connecteurs débrochables
Fig. H : 9
= vert
10
= rouge
11
= jaune
