• Odkręcić śrubę blokującą znajdującą
się z tyłu korpusu baterii za pomocą
imbusa 4 mm. Wyciągnąć dźwignię.
• Podważyć (płaskim kluczem np. 12),
aby wyciągnąć ogranicznik temperatury 13.
Regulacja centralna (rys.
L
)
Śruba od ogranicznika tempetarury jest
nastawiona w pozycji B. Jest możliwe, aby ją
przestawić do pozycji A w celu zmniejszenia
temperatury. Aby zmienić pozycję należy:
• Wyciągnąć uchwyt 14 po odkręceniu śruby
blokującej za pomocą imbusa 2,5 mm.
• Wyciągnąć detektor 15 o kilka centymetrów.
• Wykręcić ogranicznik 16 za pomocą imbusa
2 mm i włożyć go w miejsce A.
REGULACJA WYPŁYWU
Nastawiony fabrycznie wypływ na 3 l./min.
(przy 3 bar).

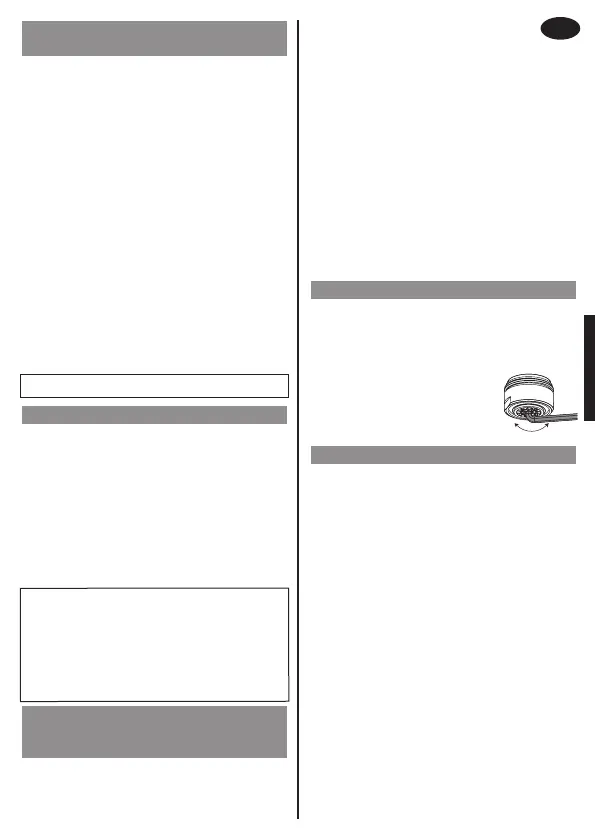

• Regulacja bezpośrednio na sitku za pomocą
imbusa 2,5 mm :
- Uskok nr 1 = 3 l./min. (przy 3 bar)
- Uskok nr 2 = 4 l./min. (przy 3 bar)
- Uskok nr 3 = 5 l./min. (przy 3 bar)
UWAGA
• Przestrzeganie średnicy rur pozwala
uniknąć uderzeń hydraulicznych lub
utraty ciśnienia/wielkości wypływu ( tabele
z obliczeniami w katalogu ).
• Ochrona instalacji filtrami,
amortyzatorami uderzeń hydraulicznych
lub reduktorami ciśnienia, zmniejsza
częstotliwość konserwacji. (Zalecane
ciśnienie : 1 do 5 bar).
• Instalacja zaworów odcinających w
pobliżu baterii ułatwia konserwację.
• Instalacja, zawory odcinające i czerpalne
oraz każde urządzenie sanitarne muszą być
sprawdzane tyle razy ile jest to konieczne,
jednak nie mniej niż raz w roku.
FUNKCJONOWANIE MODUŁU
ELEKTRONICZNEGO
• DIODA ŻÓŁTA 11 (rys.
H
) (ALIM) się świeci.
Urządzenie jest pod napięciem.
• DIODA ZIELONA
9 (rys.
H
) (EV) zapala się po
wykryciu obecności rąk : elektrozawór
otwiera wypływ. Po wycofaniu rąk z pola
detekcji następuje zamknięcie wypływu :
ZIELONA DIODA gaśnie.
• DIODA CZERWONA
10 (rys.
H
) (SECUR)
zapala się w momencie zamknięcia wypływu:
podczas stałej obecności rąk przed
detektorem (lub jakiejś innej przeszkody)
urządzenie aktywuje antyblokadę wypływu
podczas 45 sek. Po wycofaniu rąk z pola
detekcji lub usunięciu przeszkody armatura
uruchami się ponownie i powraca do
normalnego funkcjonowania.
Skrzynka elektroniczna będzie funkcjonowała
poprawnie w temperaturze < 40°C i > 5°C.
REGULACJE
• Odległość detekcji regulowana od 8 do 25
cm potencjometrem "GAIN" 3 (rys.
F
)
znajdującym się w skrzynce.
• Spłukiwanie okresowe jest ustawione na
automatyczne spłukiwanie przez 45 sek. co
24 h po ostatnim użyciu. Można ustawić
brak spłukiwania lub co 12 h po ostatnim
użyciu 8 (rys.
F
) : umieścić spinki przy
wybranym programie.
BLOKADA ANTYOPARZENIOWA
PRZEZ OGRANICZNIK
TEMPERATURY (dotyczy baterii)
Dźwignia boczna (rys.
K
)
Nastawione ograniczenie temperatury
maksymalnej. Aby zdjąć ogranicznik :
PL
Rys.
F
:
3
= regulacja odległości detekcji
4
= transformator PRI:220-240V
~ / SEC: 12V
~
5
= diody pomagające w diagnostyce
6
= bezpiecznik (T1AL250V)
7
= zaciski
Rys. H : 9 = zielony 10 = czerwony 11 = żółty
