• Bevestig de sturing op de muur onder de
wastafel, op minimum 50 cm van de vloer:
kabelwartels naar beneden.
• De bevestigingsschroeven met de afdekkap
en dichting terugplaatsen. De sturing sluiten.
WERKING VAN DE ELEKTRONISCHE
MODULE
• Het GELE VERKLIKKERLAMPJE 11 (fig. H )
(ALIM) brandt. Het apparaat staat onder spanning.
• Het GROENE VERKLIKKERLAMPJE
9 (fig. H )
(EV) gaat branden bij detectie van de handen:
het elektroventiel zorgt ervoor dat het water
begint te lopen. Bij het verwijderen van de
handen, stopt het water met lopen: het groene
verklikkerlampje gaat uit.
• Het RODE VERKLIKKERLAMPJE
10 (fig. H )
(SECUR) gaat branden, op het ogenblik dat het
water stopt met lopen : wanneer men de
handen (of een obstakel) gedurende 45 sec of
langer voor de detectie houdt, zal het apparaat
de anti-blokkeringsveiligheid inschakelen. Na het
verwijderen van de handen of het obstakel, kan
een nieuwe cyclus starten. Een goede werking
van de sturing wordt gegarandeerd bij een
omgevingstemperatuur van < 40°C en > 5°C.
AFREGELING
• De detectie-afstand is regelbaar van 8 tot 25 cm
d.m.v. de potentiometer "GAIN" 3 (fig.
F ) in
de sturing.
• De periodieke spoeling die zorgt voor een
automatische spoeling van 45 sec. elke 24 u na
het laatste gebruik,kan geannuleerd of anders
geprogrammeerd worden.
Om een spoeling uit te voeren elke 12 u na het
laatste gebruik 8 (fig.
F ) de pennen voor het
gewenste programma plaatsen.
ANTI-VERBRANDINGSVEILIGHEID
met TEMPERATUURSBEGRENZING
(op de mengkranen)
Temperatuurselectieknop op de zijkant (fig. K )
Temperatuursbegrenzing ingesteld.
Om de begrenzing uit te schakelen:
• De blokkeerschroef aan de achterkant van het
kraanlichaam losschroeven met behulp van een
inbussleutel 4 mm om de
temperatuurselectieknop te verwijderen.
• Optillen met bijvoorbeeld een platte
schroevendraaier 12 om de gekleurde
begrenzer 13 te verwijderen.
Centrale temperatuurselectieknop (fig.
L )
• De begrenzingsschroef is standaard in positie
B geplaatst. geplaatst. Het is mogelijk ze in
positie A te plaatsen om de temperatuur nog
meer te beperken. Door het verwijderen van de
begrenzingsschroef wordt de maximum
temperatuur bereikt.
• Verwijder de hendel na de vergrendelschroef
14 met een inbussleutel van 2,5 mm te hebben
losgemaakt.
• De detectie 15 enkele centimeters vooruit
trekken.
• De begrenzer 16 losschroeven met een
inbussleutel van 2 mm.

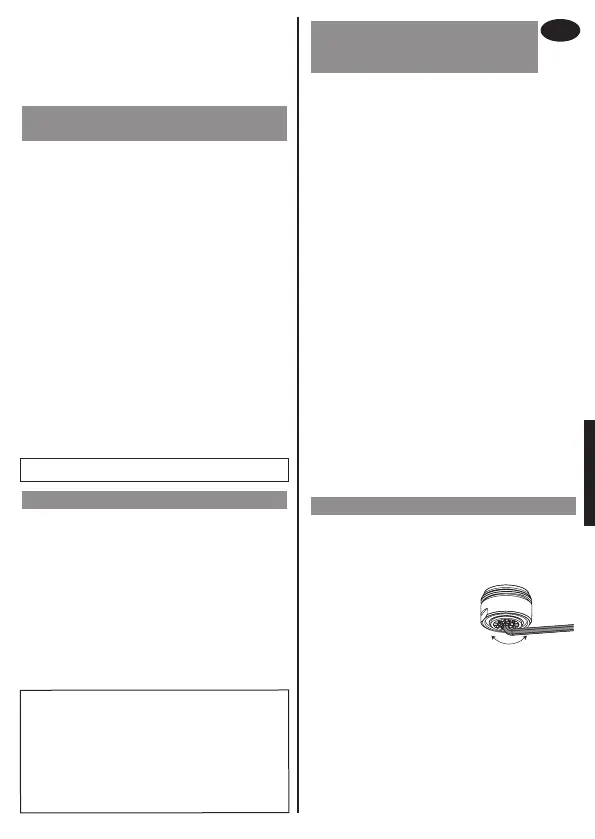

DEBIETREGELING
Het debiet is vooraf ingesteld op 3 l./min (bij 3 bar).
• De debietregeling gebeurt rechtstreeks op de
straalbreker met regelbaar debiet d.m.v. een
inbussleutel van 2,5 mm :
- Inkeping n°1 = 3 l./min*
- Inkeping n°2 = 4 l./min*
- Inkeping n°3 = 5 l./min*
*(bij 3 bar).
Fig.
F
:
3 = regeling detectie
4
= veiligheidstransfo
PRI: 220-240V~V/ SEC:12V~
5
= verklikkerlampjes
6
= smeltveiligheid (T1AL250V)
7
= plugaansluitingen
Fig. H : 9 = groen 10 = rood 11 = geel
