FUNCIONAMENTO DO MÓDULO
ELECTRÓNICO
•OLED AMARELO
11
(fig.
H
) (ALIM) está aceso.
O aparelho encontra-se em tensão.
•OLED VERDE
9
(fig.
H
) (EV) acende com a
detecção de presença das mãos: a válvula
electromagnética abre a água. Com a retirada
das mãos, a água fecha: o LED VERDE apaga.
• O LED VERMELHO
10
(fig.
H
) (SECUR) acende
ao mesmo tempo que a água fecha : em caso de
presença contínua das mãos em frente ao
detector (ou de outro obstáculo) durante 45 seg.,
o aparelho activa a segurança anti-bloqueio em
abertura. Após a retirada das mãos ou obstáculo,
um novo ciclo poderá começar.
Para um bom funcionamento do módulo
electrónico a temperatura ambiente deverá ser <
40ºC e > 5ºC.
REGULAÇÕES
• A distância de detecção é regulável de 8 a
25cm pelo potenciómetro "GAIN" 3 (fig.
F
)
situado no módulo electrónico.
• A limpeza periódica programada para realizar
uma purga automática de 45seg., todas as 24
horas após a ultima utilização, pode ser
anulada ou reprogramada para efectuar a
purga 12 h após a ultima utilização 8 (fig.
F
):
colocar a ficha à frente do programa desejado.
SEGURANÇA ANTI-QUEIMADURA por
LIMITADOR DE TEMPERATURA (em
misturadoras)
Selector lateral (fig.
K
)
Limitação de temperatura máxima activa.
Para desactivar:
• Utilizando uma chave sextavada interior de
4mm, desapertar o parafuso de
bloqueio situado na parte posterior do
corpo da misturadora para retirar o selector de
temperatura.
• Com uma chave de fendas 12 retirar o
limitador de cor 13.
Selector central (fig.
L
)
De fábrica, o parafuso limitador está apertado na
posição B. É possível desloca-lo para A para
limitar a temperatura, ou suprimi-lo:
• Retirar o manípulo após ter desapertado o
parafuso de aperto 14 com uma chave
sextavada interior de 2,5mm.
• Retirar o detector 15 alguns centímetros.
• Desapertar o limitador 16 com uma chave
sextavada interior de 2 mm.
REGULAÇÃO DO DÉBITO
O débito vem pré-regulado de fábrica a 3 l/min.
(a 3 bar).

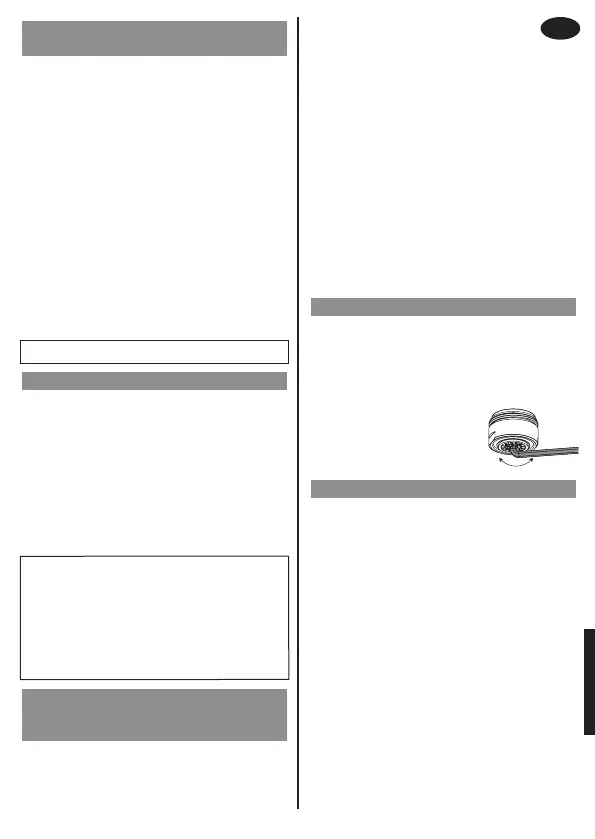

• A regulação do débito efectua-se directamente no
quebra-jactos de débito regulável utilizando uma
chave sextavada interior de 2,5mm:
- Ressalto nº 1 = 3 l/min. (a 3 bar)
- Ressalto nº 2 = 4 l/min. (a 3 bar)
- Ressalto nº 3 = 5 l/min. (a 3 bar)
LEMBRE-SE
• Respeitar o diâmetro das tubagens
permite evitar os golpes de martelo ou perdas
de pressão/débito. (ver quadro de cálculo do
catalogo e online em www.delabie.fr).
• Proteger a instalação com filtros, anti-
golpe de martelo ou redutores de pressão
diminui a frequência de manutenção.
(P aconselhada 1 a 5 bar).
• Instalar válvulas de segurança na
proximidade das torneiras facilita a intervenção
de manutenção.
• As canalizações, torneiras de segurança, de
purga ou todos os outros aparelhos
sanitários devem ser verificados quando
necessário e pelos menos uma vez por ano.
PT
F
ig
.
F
:
3 = regulação de detecção
4
= transformador de segurança
PRI/ 220-240V~ / SEC: 12V~
5
= led’s de ajuda ao diagnóstico
6
= fusível de protecção (T1AL250V)
7
= fichas retiráveis
Fig. H : 9
= verde
10
= vermelho
11
= amarelo
