Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand. Hierfür kann
DELABIE nicht haftbar gemacht werden.
IM ZWEIFELSFALL: TECHNISCHE HOTLINE DELABIE UNTER +49 (0)5221-683988 ANRUFEN.
Aufputz-Modell für Dusche
• Das Dusch-Set so positionieren, dass sich der Brausekopf 2,10 m über dem Boden befindet.
• Unterputz-Anschlüsse
: Anschlusswinkel DELABIE Art.-Nr. 836020 oder 838020 für Montage mit
Mittenabstand 150 mm nutzen.
• Aufputz-Anschlüsse
: Verstärkte Wandrosette DELABIE Art.-Nr. 824800 mit 4 Befestigungspunkten für
Schutz gegen Losreißen.
Modell für Duschelement
• Bohrung auf dem Duschelement Ø 56 (Art.-Nr. 790970) oder Ø 62 (Art.-Nr. 790975).
• Rosette abschrauben.
• Mischbatterie auf das Duschelement montieren, Rosette wieder aufschrauben.
• Die 3 Schrauben mit einem 3 mm Inbusschlüssel anziehen.
DURCHFLUSSREGULIERUNG
Der Durchfluss ist werksseitig für Waschtische auf 3 l/min (bei 3 bar) und für Duschen auf 12 l/min (bei 3
bar) eingestellt.
• Bei Modellen für Waschtisch kann der Durchfluss mit einem 2,5 mm Inbusschlüssel auf dem
Strahlregler mit einstellbarem Durchfluss angepasst werden:
- Schlitz 1 = 3 l/min (bei 3 bar).
- Schlitz 2 = 4 l/min (bei 3 bar).
- Schlitz 3 = 5 l/min (bei 3 bar).

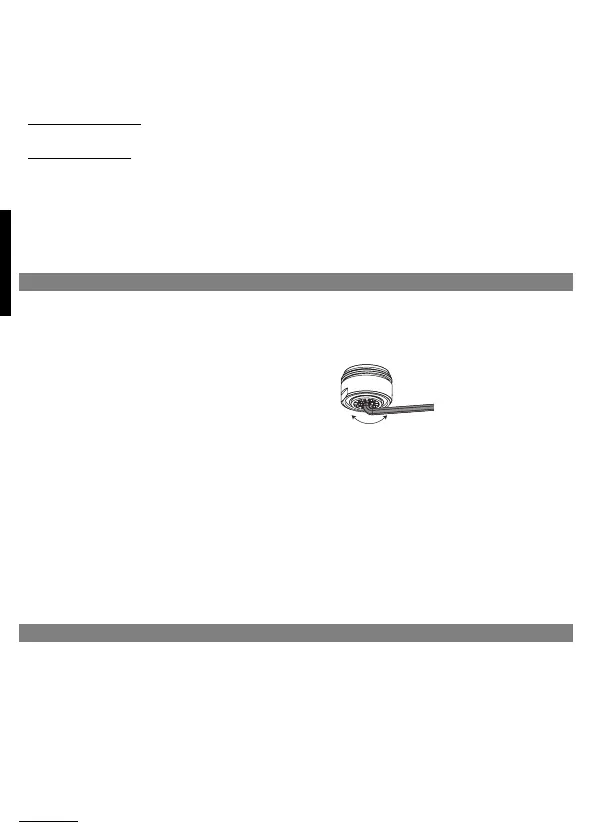

• Bei Duschen und bei Modellen für Waschtisch, bei denen der Strahlregler mit einstellbarem
Durchfluss durch einen Luftsprudler oder einen Standard-Strahlregler ersetzt wurde, kann der
Durchfluss ohne Abstellen des Wassers oder Demontage des Mechanismus folgendermaßen angepasst
werden (Abb. ):
- Die mittige Abdeckung mit einer Sicherungsringzange entfernen.
- 3 mm Inbusschlüssel in den Betätigungsknopf einführen. Wasser öffnen und Inbusschlüssel drehen, bis
der optimale Wasserstrahl erreicht ist.
- Danach die mittige Abdeckung wieder aufschrauben.
• Bei den Dusch-Sets mit den Brauseköpfen TONIC-JET, ROUND oder GYM ist keine Regulierung
nötig, da der Durchfluss des Brausekopfs durch den integrierten Durchflussmengenregulierer auf 6 l/min
beschränkt ist.
MAXIMAL-TEMPERATURBEGRENZUNG
Diese Mischbatterie wird in der Position "ohne Temperaturbegrenzung" geliefert. Wir empfehlen, die
Maximal-Temperatur für bestimmte Nutzergruppen zu begrenzen (Kinder, Ältere, …).
• Den Betätigungsknopf in Richtung des Warmwasser-Anschlags drehen und Temperatur überprüfen
(maximal 50°C) (Abb. ).
• Abdeckung und Schraube abschrauben und den Betätigungsknopf abnehmen, um an den
Einstellring mit dem Temperaturanschlag zu gelangen (Abb. ).
• Die Positionierung des Rings ermöglicht die Begrenzung der Temperatur am Ausfluss: Einstellring
abziehen und neu positionieren (15°-Schritte), dabei die maximale Ausfluss-Temperatur des TEMPOMIX
überprüfen (Abb. ).
ACHTUNG
: Einstellring niemals entfernen.
