Model natynkowy do natrysku
• Umocować zestaw tak, aby wylewka się znajowała na wysokości 2,10 m nad posadzką.
• Zasilanie podtynkowe
: użyć złączek kątowych DELABIE nr 836020 lub 838020 dla rozstawu 150 mm.
• Zasilanie natynkowe
: użyć wzmocnioną rozetę ścienną DELABIE nr 824800 z 4 punktami mocującymi,
ochrona przed wyrwaniem.
Model natryskowy do płyty
• Wyciąć otwór Ø 56 (nr 790970) lub Ø 62 (nr 790975).
• Odkręcić rozetę.
• Zamocować baterię na płycie, przykręcić rozetę.
• Dokręcić 3 śruby za pomocą imbusa 3 mm.
REGULACJA WYPŁYWU
Wypływ jest nastawiony fabrycznie 3 l./min. (przy 3 bar) dla umywalek, 12 l./min. (przy 3 bar) dla
natrysków.

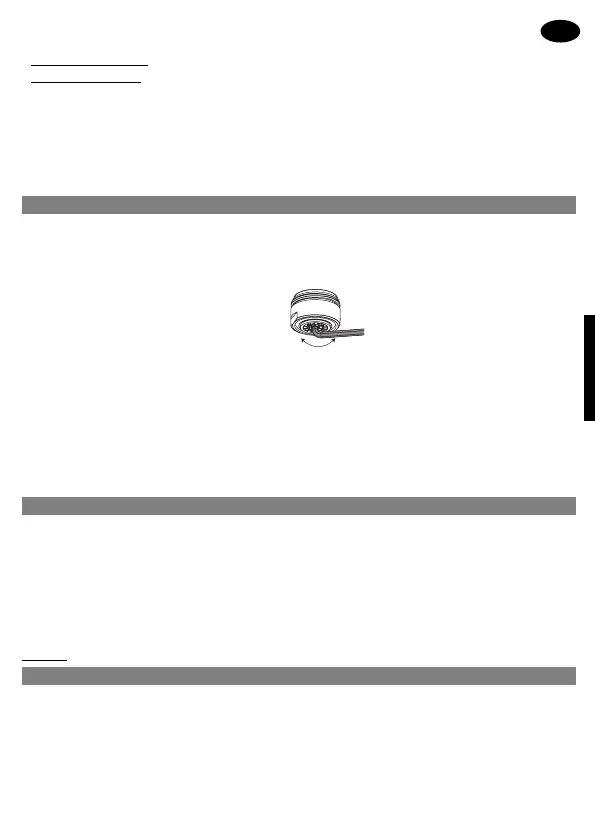

• Dla umywalek regulację wypływu wykonuje się bezpośrednio na
sitku wypływowym za pomocą imbusa 2,5 mm :
- Uskok nr 1 = 3 l./min. (przy 3 bar).
- Uskok nr 2 = 4 l./min. (przy 3 bar).
- Uskok nr 3 = 5 l./min. (przy 3 bar).
• Dla umywalek w przypadku wymiany sitka z regulacją wypływu na napowietrzacz lub zwykłe sitko
oraz dla natrysków, wypływ może być doregulowany bez zamykania wody, ani demontażu
mechanizmu (rys. ) :
- Odkręcić zaślepkę szczypcami punktowymi.
- Włożyć w otwór imbus 3 mm. Uruchomić wypływ i obracać imbusem, aby uzyskać wypływ optymalny.
- Wkręcić ponownie zaślepkę .
• Zestawy natryskowe wyposażone w wylewkę TONIC-JET, ROUND lub GYM nie wymagają żadnej
regulacji, odbywa się to automatycznie regulatorem wypływu 6l./min.
OGRANICZENIE TEMPERATURY
Bateria dostarczana jest "bez nastawu ograniczającego temperaturę". Wskazane jest ograniczenie
temperatury maksymalnej ze względu na rodzaj użytkowników (dzieci, osoby starsze, …).
• Przekręcić pokrętło na wodę ciepłą i sprawdzić jej temperaturę (maksymalnie 50°C ) (rys. ).
• Odkręcić zaślepkę i śrubę wyciągnąć pokrętło-przycisk , aby dostać się do pierścienia
regulującego z blokadą temperatury (rys. ).
• Pozycja pierścienia pozwala na ograniczenie temperatury na wyjściu baterii : wyciągnąć pierścień i
zmienić jego pozycję (uskok o 15°) sprawdzając maksymalną temeperaturę na wyjściu (rys. ).
UWAGA
: Nie wolno usuwać pierścienia na stałe.
UWAGA
•
Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
•
Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub utraty
ciśnienia/wielkości wypływu ( tabela z obliczeniami w katalogu ).
• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia,
zmniejsza częstotliwość konserwacji. (Zalecane ciśnienie : 1 do 5 bar).
• Instalacja zaworów odcinających w pobliżu baterii ułatwia konserwację.
PL
