No seguir estos consejos genera peligro de filtraciones en la pared, y por tanto DELABIE
no se hace responsable de los posibles daños causados.
EN CASO DE DUDA, LLÁME A DEPARTAMENTO DE ASISTENCIA TÉCNICA DELABIE AL +33 (0) 3-22-60-22-74.
Modelo adosado para ducha
• Situar el kit de manera que el rociador de ducha se encuentre a 2,10 m de altura con respecto al suelo.
• Alimentación con tubería empotrada: utilizar los racores en escuadra DELABIE ref. 836020 o 838020
colocándolos a una distancia de 150 mm.
• Alimentación con tubería vista: utilizar el rosetón mural reforzado DELABIE ref. 824800 para un montaje
fijo (no se puede quitar o desmontar) con 4 puntos de fijación.
Modelo adosado sobre panel de ducha
• Perforar el panel según el modelo, Ø 56 (ref. 790970) o Ø 62 (ref. 790975).
• Desatornillar el rosetón.
• Montar el mezclador en el panel, reatornillar el rosetón.
• Apretar los 3 tornillos con la ayuda de una llave Allen de 3,5mm.
REGULACIÓN DEL CAUDAL
El caudal está prerregulado de fábrica a 3 l / mn (a 3 bar) para las griferías de lavabo, y a 12 l. / mn
(a 3 bar) para las griferías de ducha.

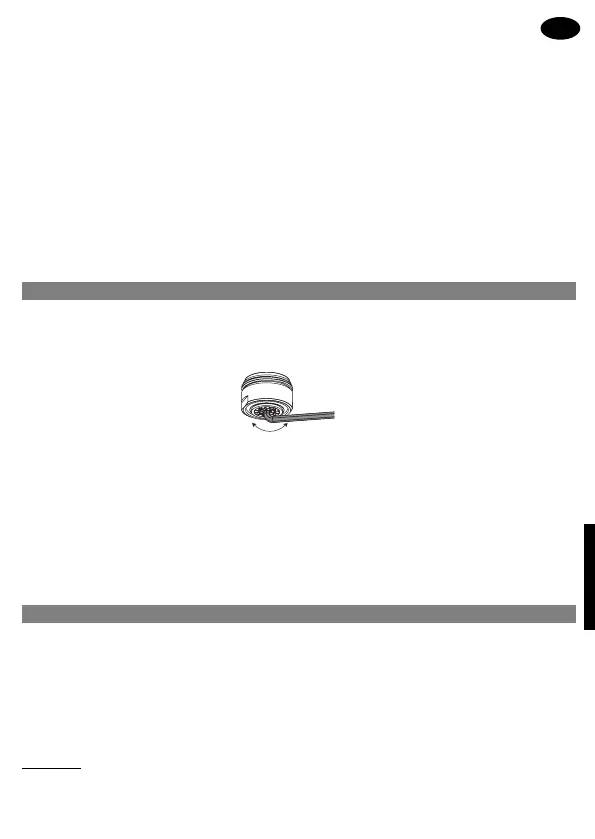

• La regulación en la grifería de lavabo se hace directamente sobre el rompechorros, regulable con la
ayuda de una llave Allen de 2,5 mm:
- Punto n°1 = 3 l. / mn (bajo 3 bar).
- Punto n°2 = 4 l. / mn (bajo 3 bar).
- Punto n°3 = 5 l. / mn (bajo 3 bar).
• En caso de tener que sustituir el reompechorros regulable por un aireador o un rompechorros
estándar en la grifería de lavabo, y para toda la grifería de ducha, el caudal se puede regular sin
cortar el agua ni desmontar la grifería (fig.
)
:
- Desatornillar el embellecedor central
con la ayuda de unas pinzas “circlips”.
- Insertar una llave Allen de 3 mm en el centro del pulsador. Abrir el caudal y girar la llave hasta obtener
el caudal óptimo de agua.
- Volver a poner en su posición el embellecedor central
.
• El kit de ducha está equipado con un rociador de ducha (TONIC-JET, ROUND o GYM), el caudal
del rociador está limitado a 6l / m, con el regulador caudal ya incorporado.
LIMITACIÓN DE TEMPERATURA MÁXIMA
El mezclador se suministra en posición " sin limitación de temperatura ". Es aconsejable limitar la
temperatura máxima para ciertos usuarios (niños, personas de la tercera edad, etc).
• Girar el pulsador
hasta el tope de agua caliente y verificar la temperatura (50°C máximo) (fig.
).
• Desatornillar el embellecedor central
y el tornillo
equitar el pulsador
para acceder al anillo
con el que se regula el tope de temperatura
(fig.
)
.
• La posición del anillo/tope permite limitar la temperatura a la salida del mezclador: sacar el anillo/tope y
reponerlo (puntos de 15°) verificando la temperatura de salida máxima del TEMPOMIX (fig.
)
.
ATENCIÓN
: Nunca retirar el tope de temperatura.
