Modèle apparent pour douche
• Positionner le kit afin que la pomme de douche se trouve à 2,10 m de hauteur par rapport au sol.
• Alimentation encastrée
: utiliser les raccords équerre DELABIE réf. 836020 ou 838020 pour pose à
l’entraxe 150 mm.
• Alimentation apparente
: utiliser la rosace murale renforcée DELABIE réf. 824800 pour un montage
inarrachable, par 4 points de fixation.
Modèle sur panneau de douche
• Percer le panneau Ø 56 (réf. 790970) ou Ø 62 (réf. 790975).
• Dévisser la rosace.
• Monter le mitigeur sur le panneau, revisser la rosace.
• Serrer les 3 vis à l’aide d’une clé Allen de 3 mm.
REGLAGE DU DEBIT
Le débit est pré-réglé d’usine à 3 l./mn (sous 3 bar) pour les lavabos, 12 l./mn (sous 3 bar) pour les douches.

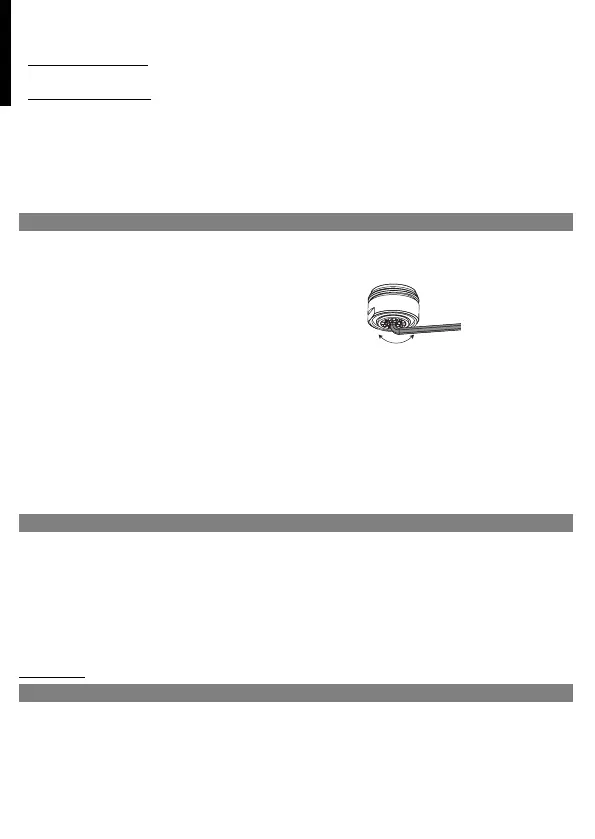

• Pour les lavabos le réglage du débit se fait directement sur
le brise-jet à débit réglable à l’aide d’une clé Allen de 2,5 mm :
- Cran n°1 = 3 l./mn (sous 3 bar).
- Cran n°2 = 4 l./mn (sous 3 bar).
- Cran n°3 = 5 l./mn (sous 3 bar).
• Pour les lavabos dans le cas d’un remplacement du brise-jet à débit réglable par un aérateur ou
un brise-jet standard et pour les douches, le débit peut être ajusté de la manière suivante, sans
couper l'eau, ni démonter le mécanisme (fig. ) :
- Dévisser la pastille centrale à l'aide d'une pince à circlips.
- Insérer une clé Allen de 3 mm dans le centre du volant-poussoir. Lancer l’écoulement et tourner la clé
afin d’obtenir le jet d’eau optimal.
- Revisser ensuite la pastille centrale .
• Les kits de douche équipés de la pomme de douche TONIC-JET, ROUND ou GYM ne nécessitent
aucun réglage, le débit de la pomme de douche est limité à 6l./mn par régulateur de débit incorporé.
LIMITATION DE TEMPERATURE MAXI
Ce mitigeur est livré en position "sans limitation de température". Il est conseillé de limiter la température
maximale pour certains utilisateurs (enfants, personnes âgées, …).
• Tourner le volant-poussoir vers la butée d’eau chaude et vérifier la température (50°C maximum) (fig. ).
• Dévisser pastille et vis centrale et soulevez le volant-poussoir pour accéder à la bague de réglage
comportant la butée de température (fig. ).
• La position de la bague permet de limiter la température à la sortie du mitigeur : déclipser la bague et la
repositionner (crans de 15°) en vérifiant la température de sortie maximale du TEMPOMIX (fig. ).
ATTENTION
: Ne jamais retirer la bague de réglage.
RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant les
réglementations en vigueur, les prescriptions des bureaux d’études fluides et règles de l’art.
• Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de pression/débit.
(Voir le tableau de calcul du catalogue et en ligne sur www.delabie.fr).
• Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence
d'entretien. (Pression conseillée : 1 à 5 bar).
