スタックの組み立て
PowerConnect 6200 シリーズのスイッチは 12 台までスタックでき、前面パネルのポートは
576 個までサポートされます。スイッチ背面の左側にあるスタッキングポートを使用し
て、隣接するユニット同士を接続することで、スタックを構築します。図 1-3 を参照し
てください。
メモ： スイッチをスタックに追加する際には、電源を切っておく必要があります。
1
別に購入したスタッキングモジュールを、スタックに取り付ける各スイッチ背面の
「ベイ
1
」に取り付けます。
2
スタッキングモジュールに付属しているケーブルを使用して、すべてのスイッチがリ
ング状につながるように、各スイッチを隣接するスイッチに接続します。
3
最後のスタッキングケーブルが最後のスイッチから最初のスイッチに接続されて、
ループができていることを確認します。
4
必要に応じて、
3 m
のスタッキングケーブル（別売）を使用してスイッチを接続
します。

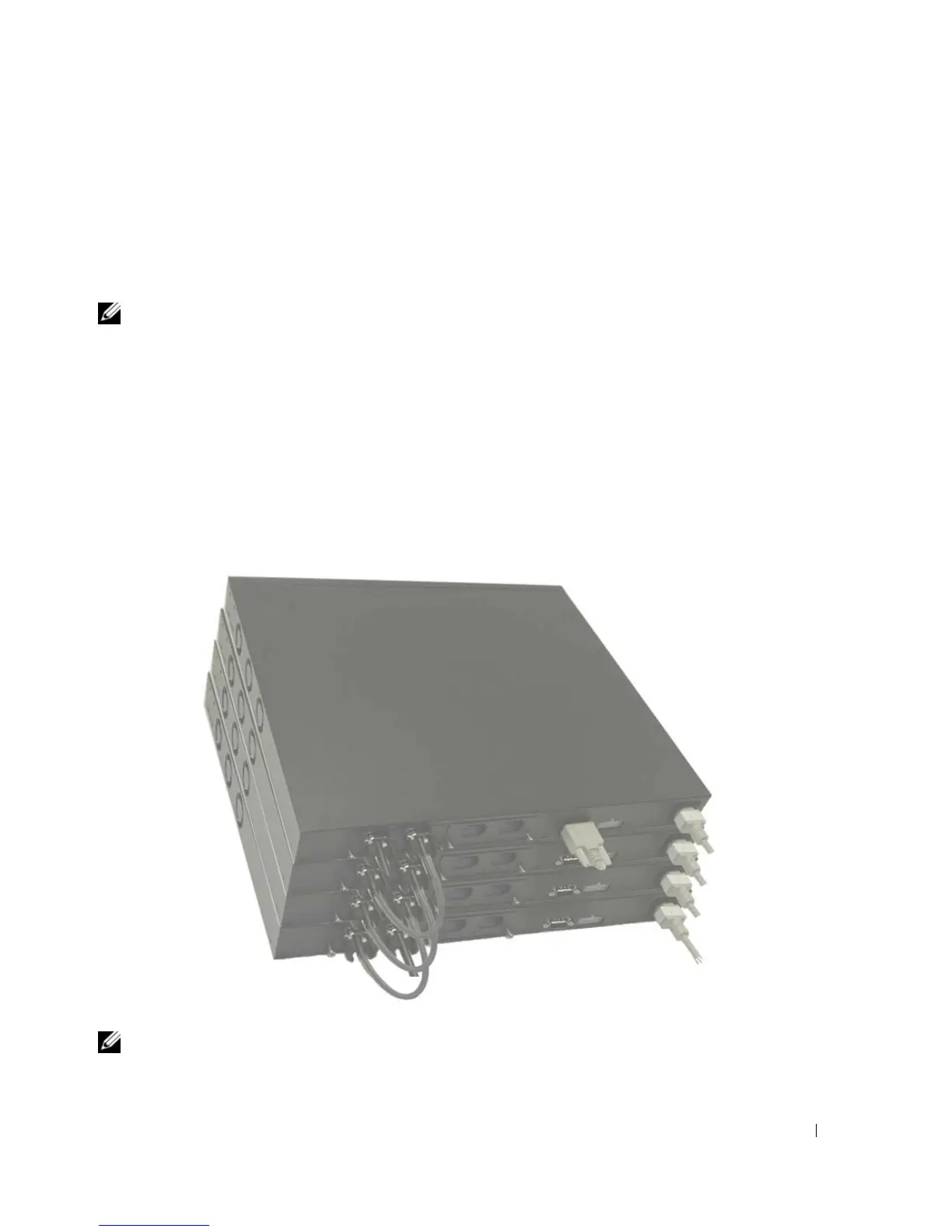

図 1-3 スイッチのスタックの接続
メモ： 図 1-3 には長いケーブルは示されていません。
出来上がるリングトポロジにより、スタック全体が回復の早いフェイルオーバー機能を
持つ単一のスイッチとして機能します。
