Guide de mise en route 91
Panneau avant et voyants
Cette annexe décrit le panneau avant et les voyants des systèmes Dell PowerConnect PC6224, PC6248,
PC6224P, PC6248P et PC6224F.
Panneau avant

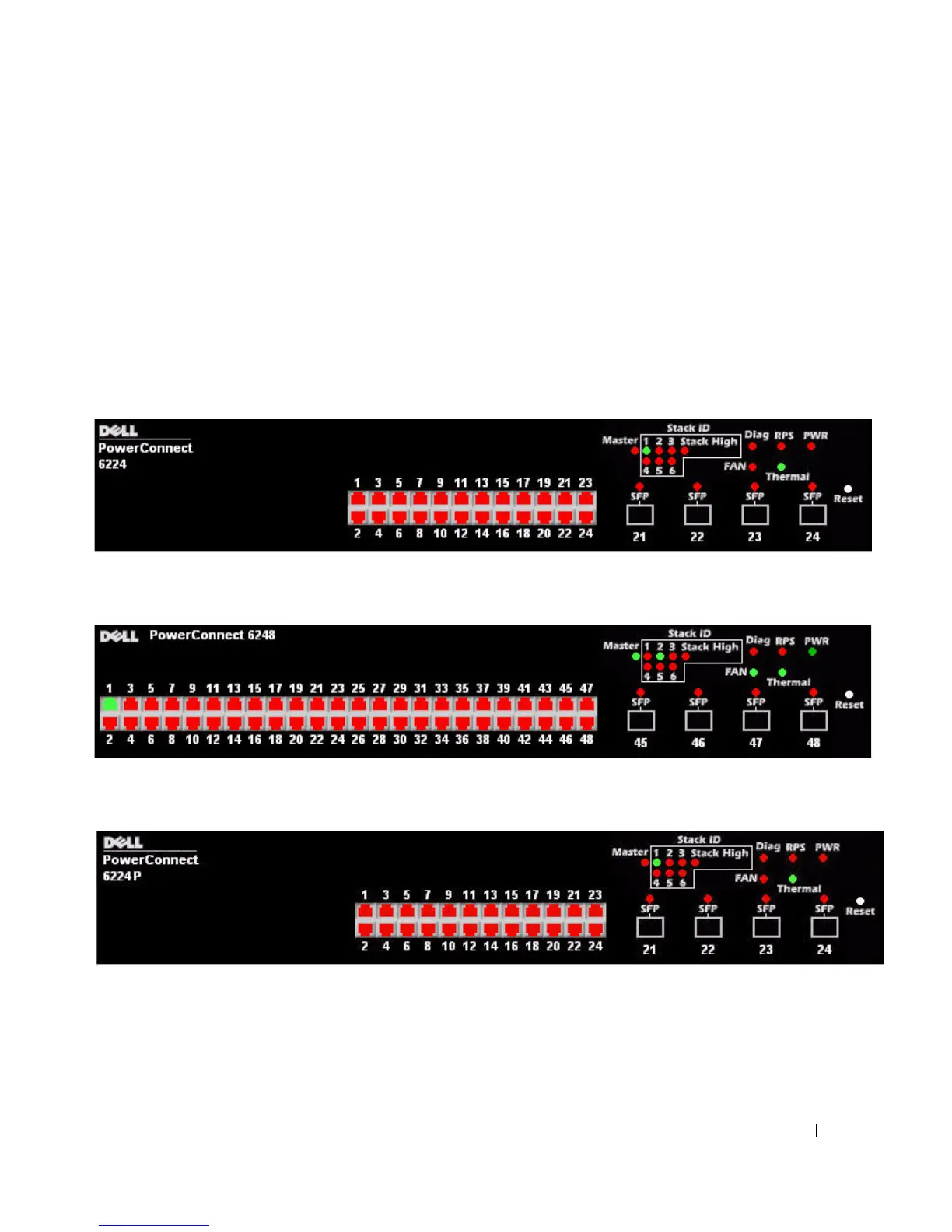

Les figures ci-dessous représentent le panneau avant des systèmes PowerConnect de la série 6200.
Figure 1-1. PC 6224
Figure 1-2. PC 6248
Figure 1-3. PC 6224P
