Příručka Začínáme 55
Stohování
Přepínače PowerConnect 6200 series můžete integrovat do jednoho stohu až do výšky 12 přepínačů
s celkovou podporou až 576 portů na čelních panelech. Vytvořte stoh propojením přilehlých jednotek
s použitím stohovacích portů na levé straně zadní části přepínače. Viz Obr. 1-3.
POZNÁMKA: Přepínače musí být při skládání do stohu vypnuté.
1
Instalujte zvlášt’ zakoupený stohovací modul do zadní „Zásuvky 1“ každého z přepínačů
ve stohu.
2
Pomocí kabelů dodávaných se stohovacími moduly propojte přepínače vždy po dvou tak,
aby nakonec byly propojeny v kruhu.
3
Zkontrolujte, že poslední stohovací kabel propojuje poslední přepínač s prvním a uzavírá
tak smyčku.
4
V případě nutnosti použijte k propojení přepínačů zvlášt’ zakoupený třímetrový stohovací kabel.

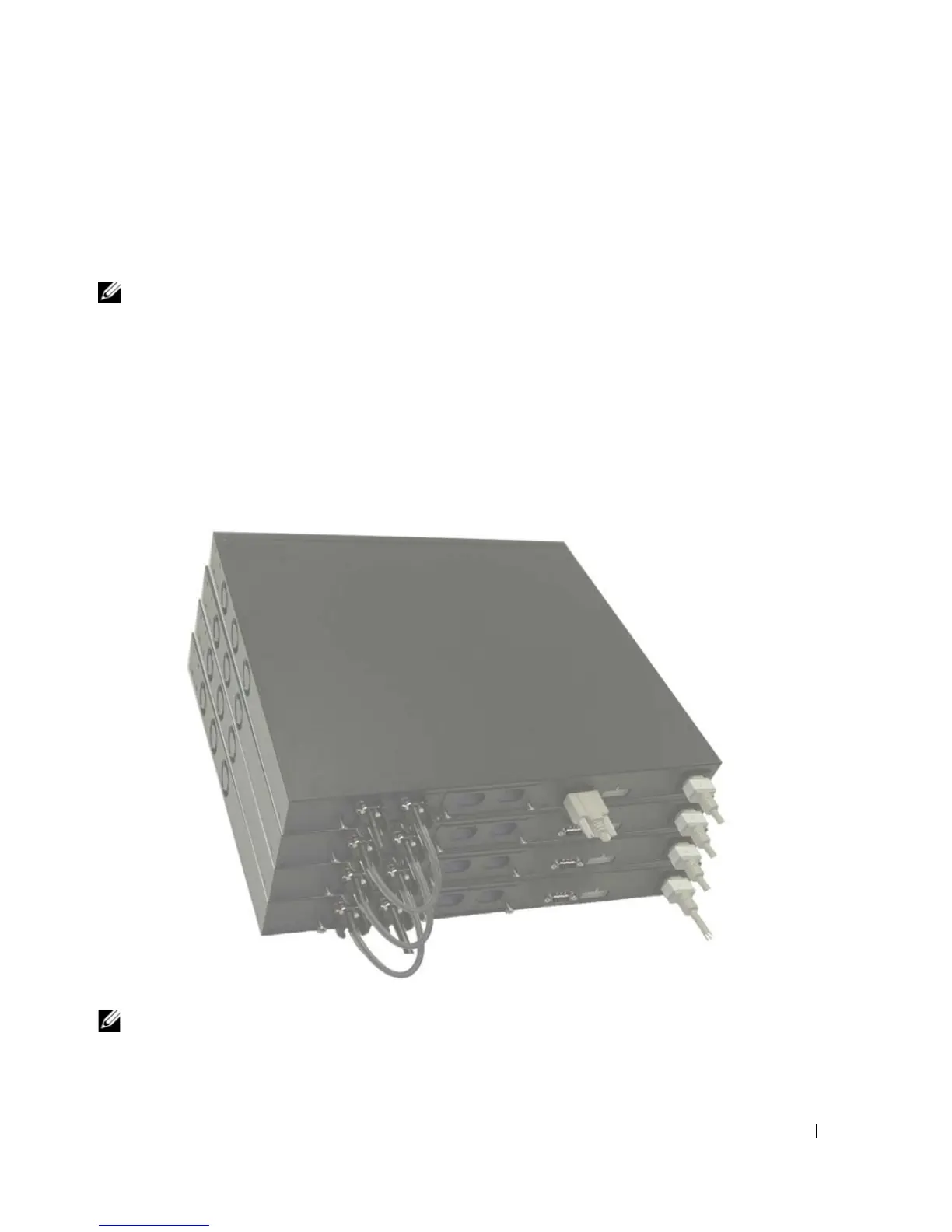

Obr. 1-3. Propojení stohu přepínačů
POZNÁMKA: Dlouhý kabel není na Obr. 1-3 zobrazen.
Výsledná kruhová topologie umožňuje, aby celý stoh pracoval jako jediná jednotka vybavená pružnou
ochranou proti chybám.
