188 시작 설명서
www.dell.com | support.dell.com

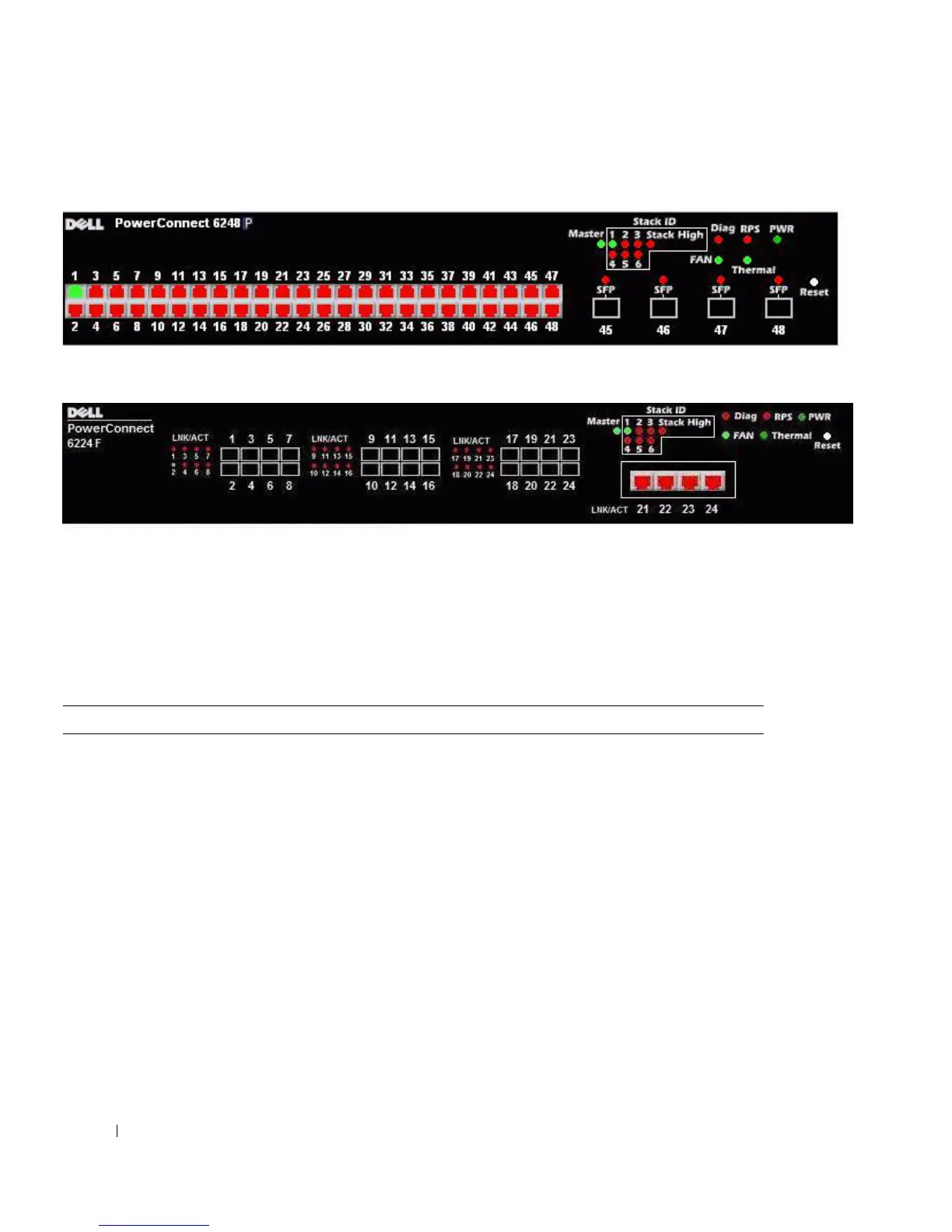

그림 1-4. PC 6248P
그림 1-5. PC 6224F
LED
다음 항목에는 LED 목록이 표시됩니다 .
시스템 LED
표 1-1. 시스템 LED
LED
상태
팬 상태 • 녹색 : 팬이 모두 올바르게 작동 중입니다 .
•
적색 : 하나 이상의 팬에 오류가 발생했습니다 .
전원 공급 장치 상태 • 녹색 : PS 올바르게 작동
• 적색 : PS 오류
중복
전원 공급 장치 • 녹색 : 중복 공급 장치가 있으며 올바르게 작동
• 적색 : 중복 공급 장치가 있지만 오류 발생
• 표시등이 꺼진 경우 : 중복 공급 장치 없음
진단
• 녹색으로 깜빡거림 : 진단 프로그램 진행 중
• 녹색이 켜짐 : 진단 완료
• 적색 : 진단 실패
온도
• 녹색 : 시스템 온도가 임계 한계값 이하임
• 적색 : 시스템 온도가 임계 한계값 이상임
