Guía de introducción 223

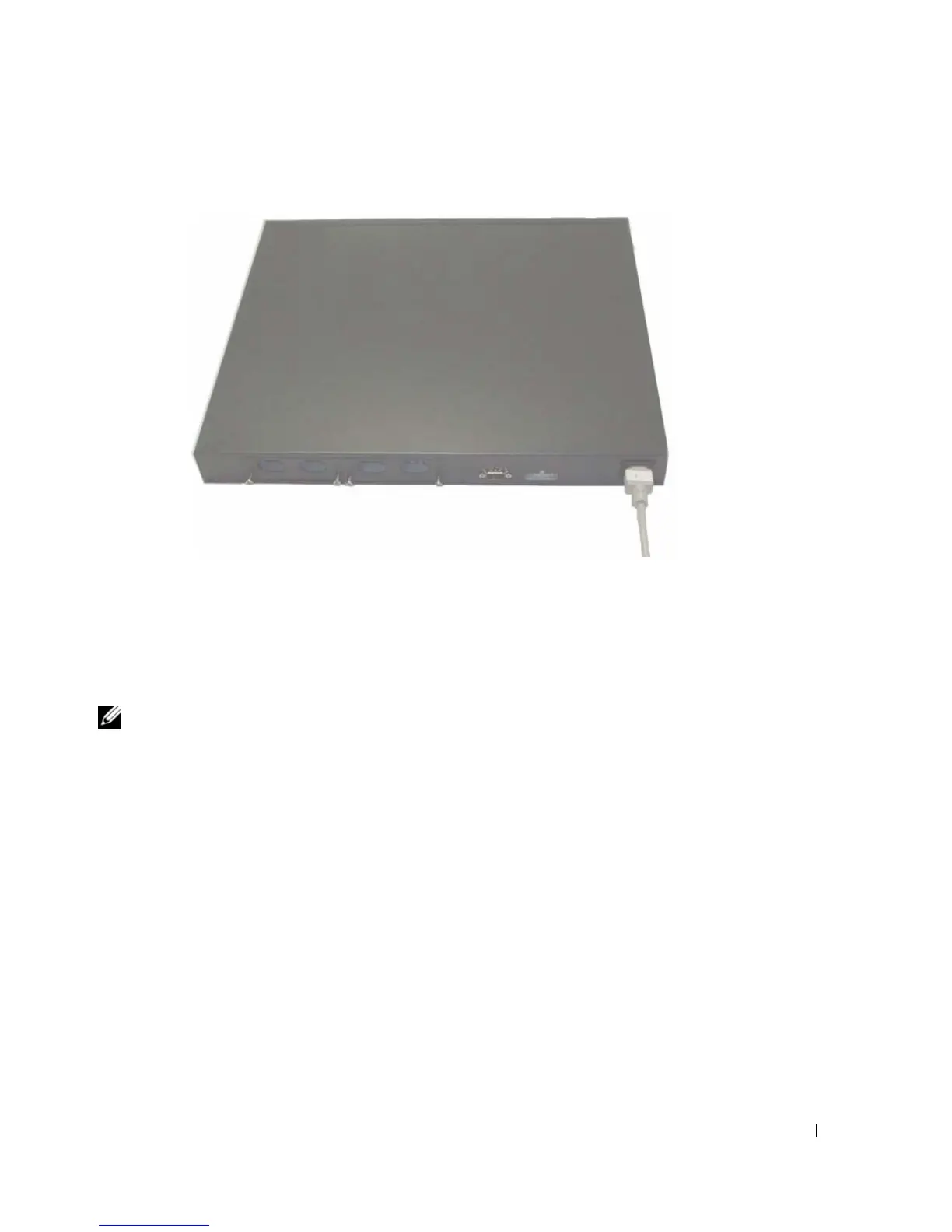

Figura 1-2. Conexión del cable de alimentación
Ensamblaje de una pila
Puede apilar hasta 12 conmutadores PowerConnect serie 6200, lo que representa hasta 576 puertos
en el panel frontal. Para crear una pila, conecte unidades adyacentes mediante los puertos de
apilamiento situados en la parte posterior izquierda de los conmutadores. Vea la figura 1-3.
NOTA: los conmutadores deben estar apagados cuando se añadan a una pila.
1
Instale un módulo de apilamiento adquirido por separado en el compartimiento 1 posterior
de cada uno de los conmutadores que se va a apilar.
2
Utilice los cables suministrados con los módulos de apilamiento para conectar desde un
conmutador al siguiente hasta que todos los conmutadores estén conectados en un anillo.
3
Asegúrese de que el último cable de apilamiento esté conectado desde el último conmutador
al primer conmutador para crear un bucle.
4
Si es necesario, utilice un cable de apilamiento de 3 metros adquirido por separado para
conectar los conmutadores.
