30 使用入门指南
www.dell.com | support.dell.com
图
1-2.

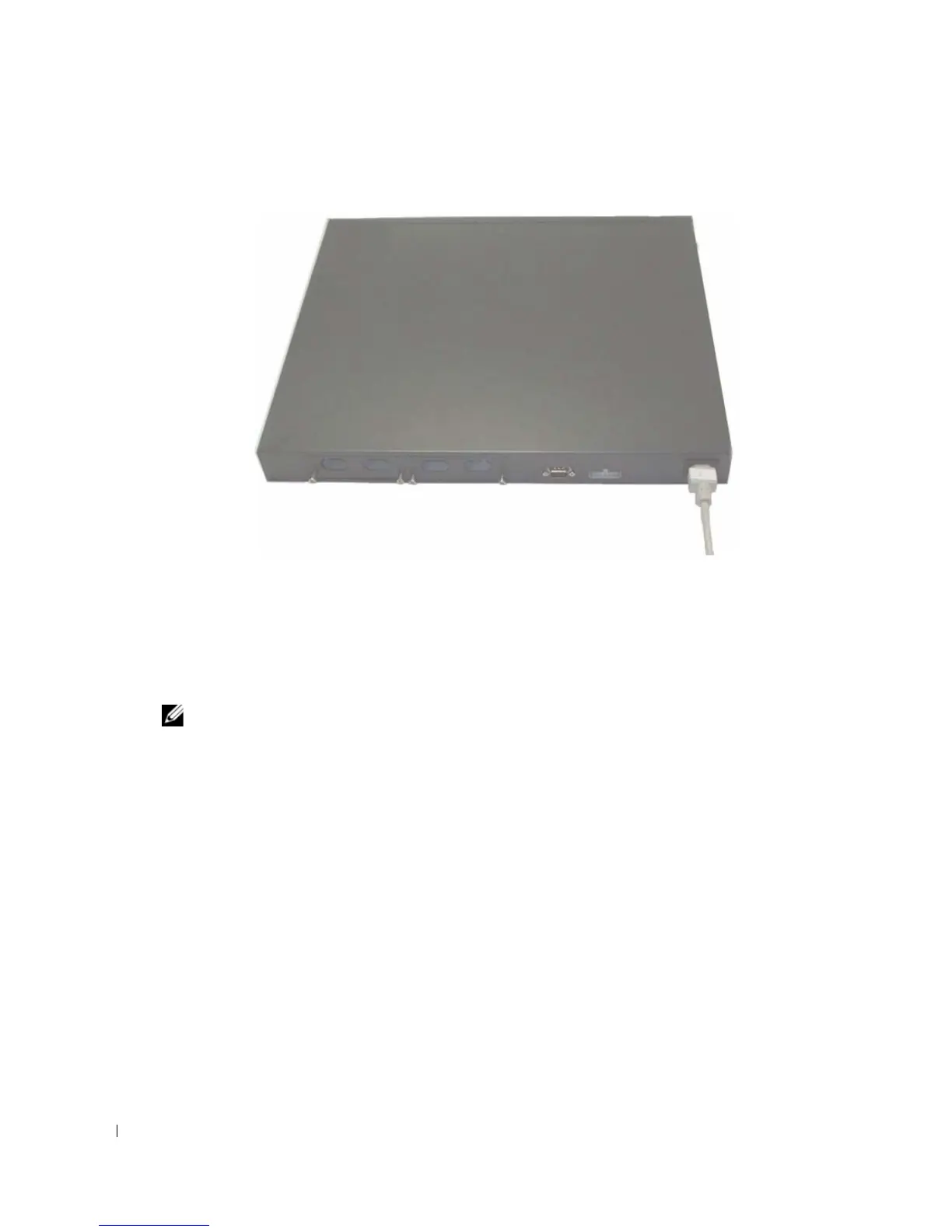

连接电源电缆
组装堆叠
以堆叠方式最多可以安装
12
台
PowerConnect 6200
系列交换机，且支持多达
576
个前面板
端口。要以堆栈方式安装，请使用交换机背面左侧的堆栈端口来连接相邻的单元。
请参见图
1-3
。
注：在堆叠中添加交换机时必须将其关闭。
1
在要堆叠的每台交换机的背面 “托架
1
”中安装一个单独购买的堆栈模块。
2 使用随堆栈模块提供的电缆依次连接每台交换机与相邻的交换机，直到将所有交换机连
接成环型。
3 请务必将最后一根堆栈电缆从最后一台交换机连接到第一台交换机，以便创建环路。
4 如果需要，请使用单独购买的三米长堆栈电缆连接交换机。
