Guía de introducción 209

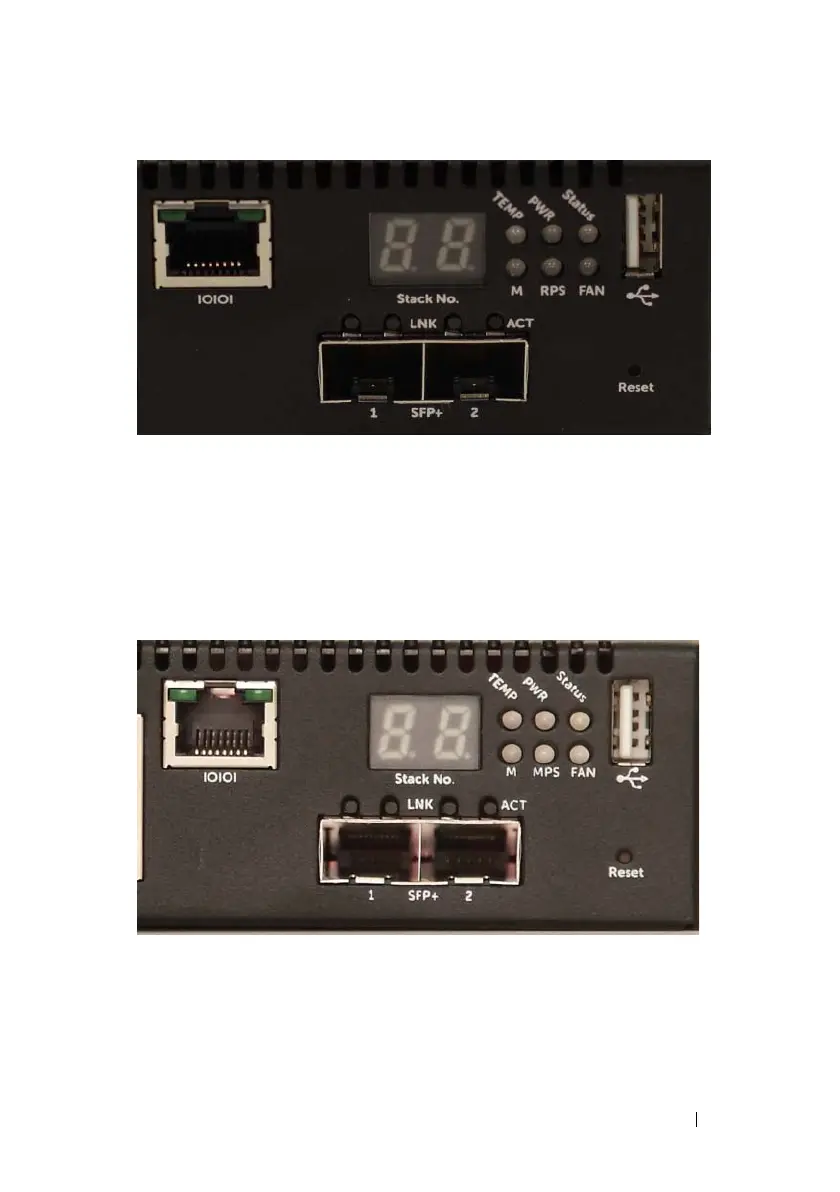

Ilustración 1-2. N2024 : ampliación
El panel frontal de N20xx, que se muestra en la Ilustración 1-2, cuenta con
LED de estado que indican una alarma en caso de sobretemperatura, la
alimentación interna y el estado en la fila superior. En la fila inferior de los
LED de estado se muestran el estado del maestro de la pila, de la fuente de
alimentación redundante (RPS) y de la alarma del ventilador.
Ilustración 1-3. N2024P : ampliación
El panel frontal de N20xxP, que se muestra en la Ilustración 1-3, cuenta con
LED de estado que indican una alarma en caso de sobretemperatura, la
alimentación interna y el estado en la fila superior. En la fila inferior de los
LED de estado se muestran el estado del maestro de la pila, de la fuente de
alimentación modular (MPS) y de la alarma del ventilador.
