34

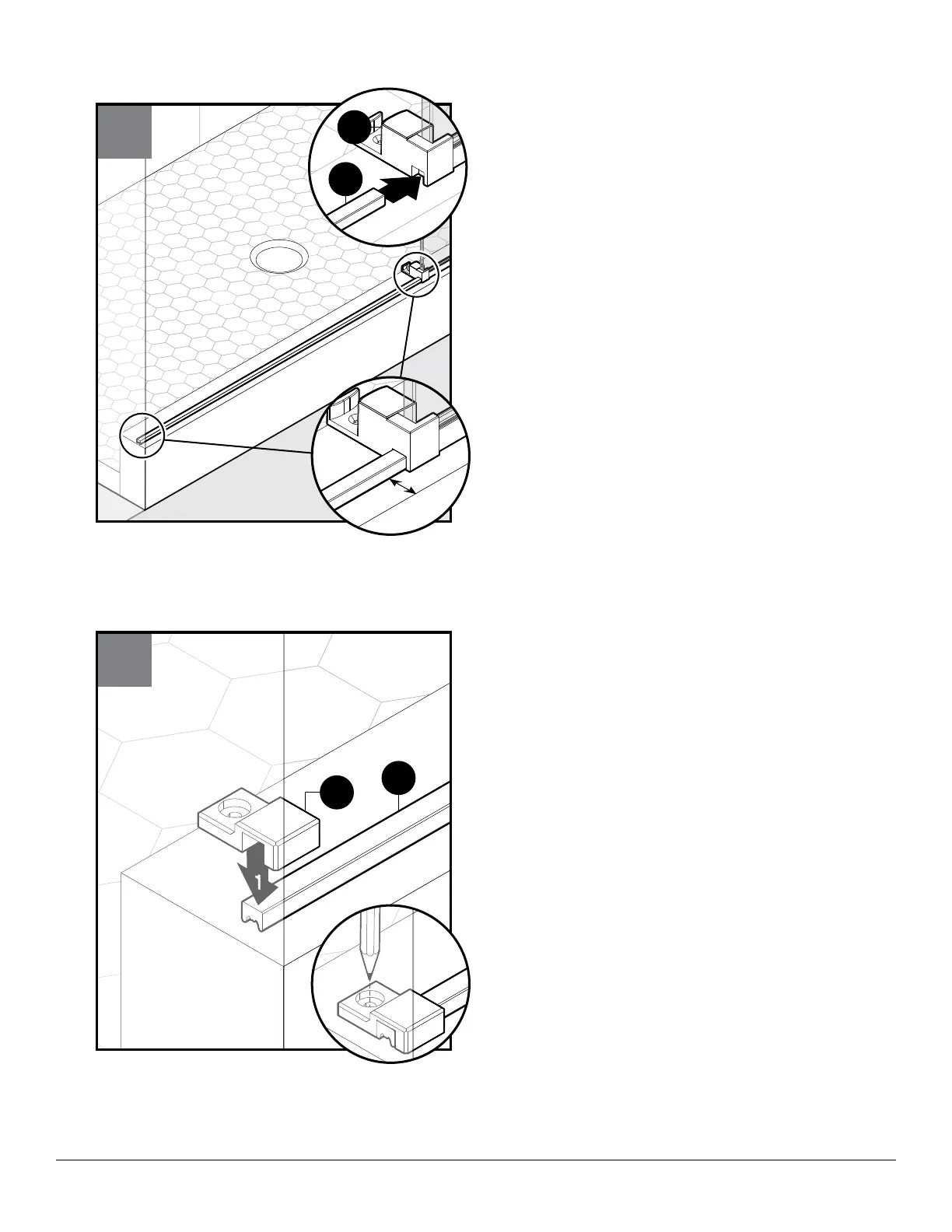

Place dam strip support (O) over bottom dam
strip (N) and against the side wall.
Using a pencil, mark the hole location on the dam
support (O).
Coloque el apoyo de la barrera (O) sobre la barrera
inferior (N) y contra la pared lateral.
Marque con un lápiz la ubicación del orificio en el apoyo
de la barrera (O).
1
52
O
2
N
51
N
L
Slide the dam strip (N) into the center guide (L).
There will be a small gap between the end of the dam
strip (N) and the side wall which will be covered by the
dam strip support (O).
NOTE: Ensure that dam strip is parallel to front of sill.
Deslice la barrera (N) hacia la guía central (L).
Habrá un pequeño espacio entre el borde de la barrera
(N) y la pared lateral que será cubierto por el apoyo de
la barrera (O).
NOTA: Asegúrese de que la barrera queda paralela al
frente del umbral.
