Anti-Jump Installation

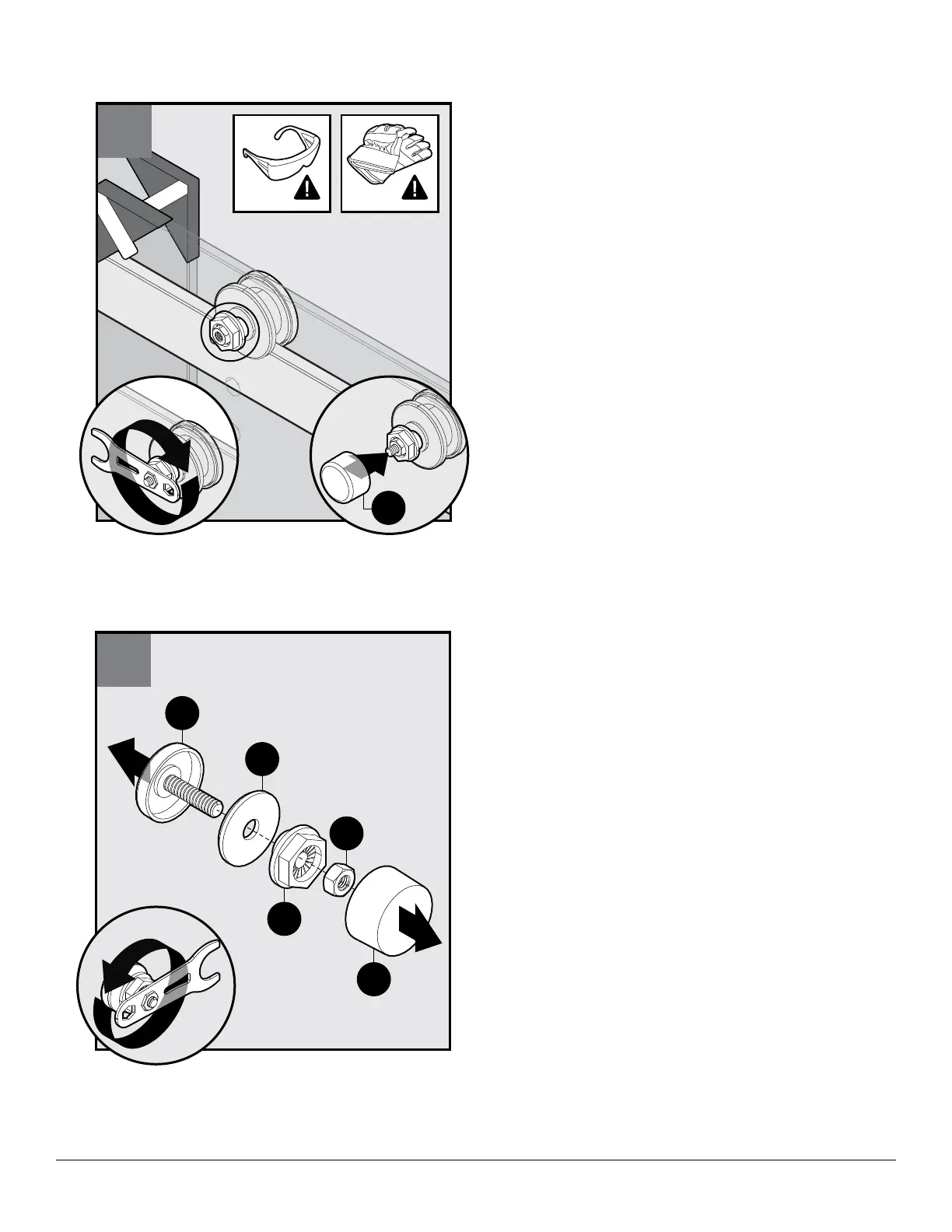

Using the provided adjustment wrench, disassemble
anti-jump assembly as shown in figure 66.
Instalación del estabilizador
Con la llave de ajuste suministrada, desarme el
ensamble estabilizador como se muestra en la figura 66.
1
3
2
66
PP
QQ
NN
RR
MM
2
65
*Inside Enclosure*
*Dentro del recinto*
OO
Roller Assembly Adjustment (continued)
Using larger hex slot on provided adjustment wrench,
tighten nut (NN) until fully secure.
Install roller back cover (OO).
Repeat steps 64-65 for remaining roller assembly as
needed.
Ajuste del conjunto de rodillo (continuación)
Usando la ranura hexagonal más grande en la llave
de ajuste suministrada, apriete la tuerca (NN) hasta que
quede completamente firme.
Instale la cubierta trasera del rodillo (OO).
Repita los pasos 64-65 para el conjunto de rodillo
restante, según lo necesario.
