Installing the Top Track to Fixed Glass Panel

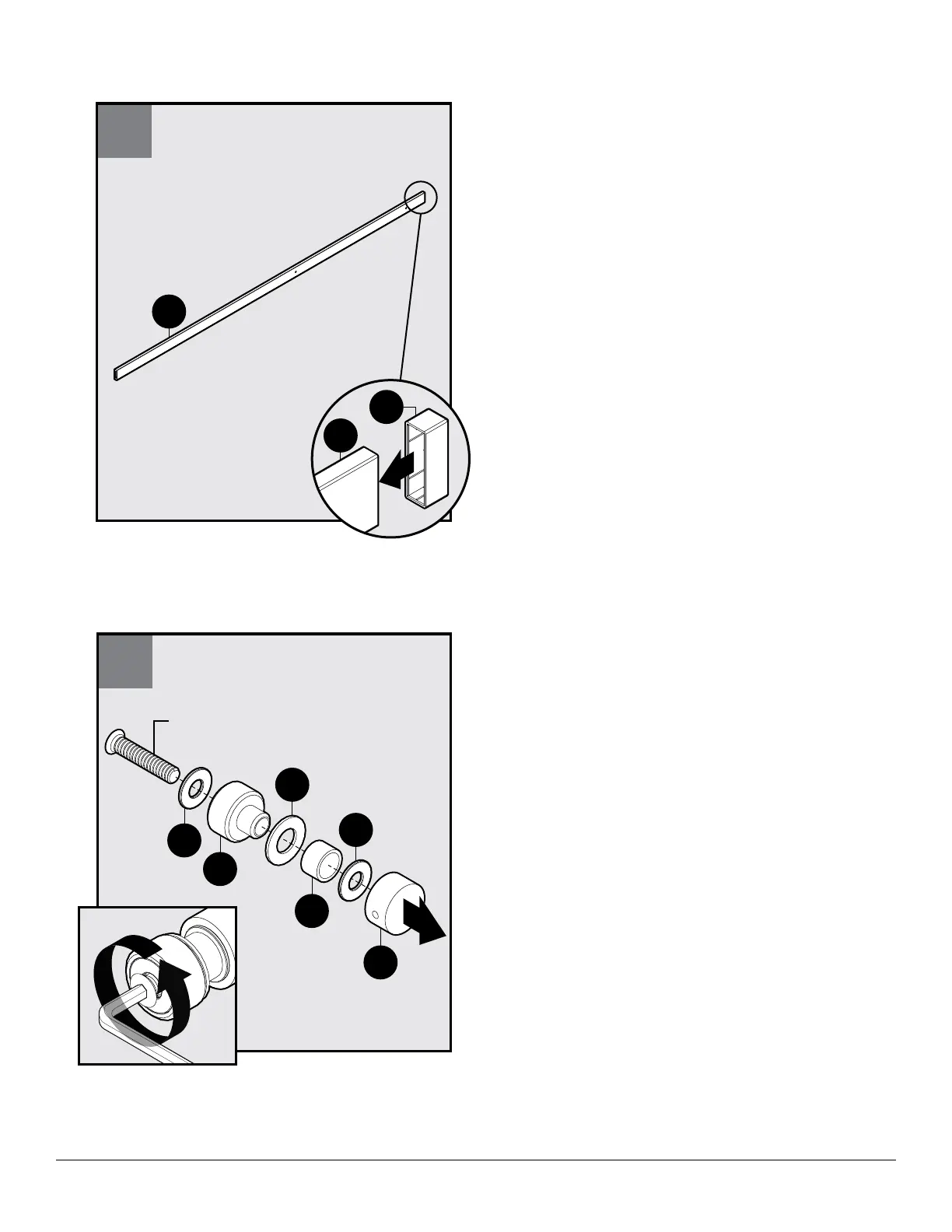

Using provided 4mm hex wrench, disassemble fixed
glass support (F) as shown in figure 28.
Repeat for the remaining fixed glass support.
Important: Keep track of all small components. Each
component is required to be reinstalled for proper
installation.
Instalación del carril superior en el panel fijo
de vidrio
Utilizando la llave hexagonal de 4 mm suministrada,
desarme el apoyo para el vidrio fijo (F) como se muestra
en la figura 28.
Repita este paso para el apoyo para vidrio fijo restante.
Importante: Mantenga los componentes pequeños en
una ubicación adecuada para que no se le pierdan. Para
obtener la instalación correcta, cada componente debe
volverse a instalar.
2
11
28
M6 x 30 FH Screw
Tornillo FH M6 x 30
DD
BB
BB
CC
EE
FF
Assembly (F)
Conjunto (F)
27
C
G
C
Check to ensure that end cap (G) is installed to the end
of top track (C) which will be towards the fixed panel.
This will be the end which was not cut in step 26.
Asegúrese de que se instala la tapa protectora (G) en el
extremo del carril superior (C) que queda hacia el panel
fijo.
Este corresponde al extremo que no fue cortado en el
paso 26.
