23
30
C
C
Ensure top track (C) is level.
Using a pencil or other marking tool (such as masking
tape), mark the projection of the top track location on
the door wall (C).
If needed, use a straight edge to assist in this marking
while track is held level.
NOTE: Top track should align between stud location
lines marked in step 3.
Asegúrese de que el carril superior (C) esté nivelado.
Con un lápiz u otra herramienta para marcar (como
una cinta de enmascarar), marque la proyección de la
ubicación del extremo del carril superior en la pared de
la puerta (C).
De ser necesario, utilice una regla que le ayude a hacer
la marca mientras mantiene el carril nivelado.
NOTA: El carril superior debe quedar alineado entre
las líneas de ubicación del montante marcadas en el
paso 3.

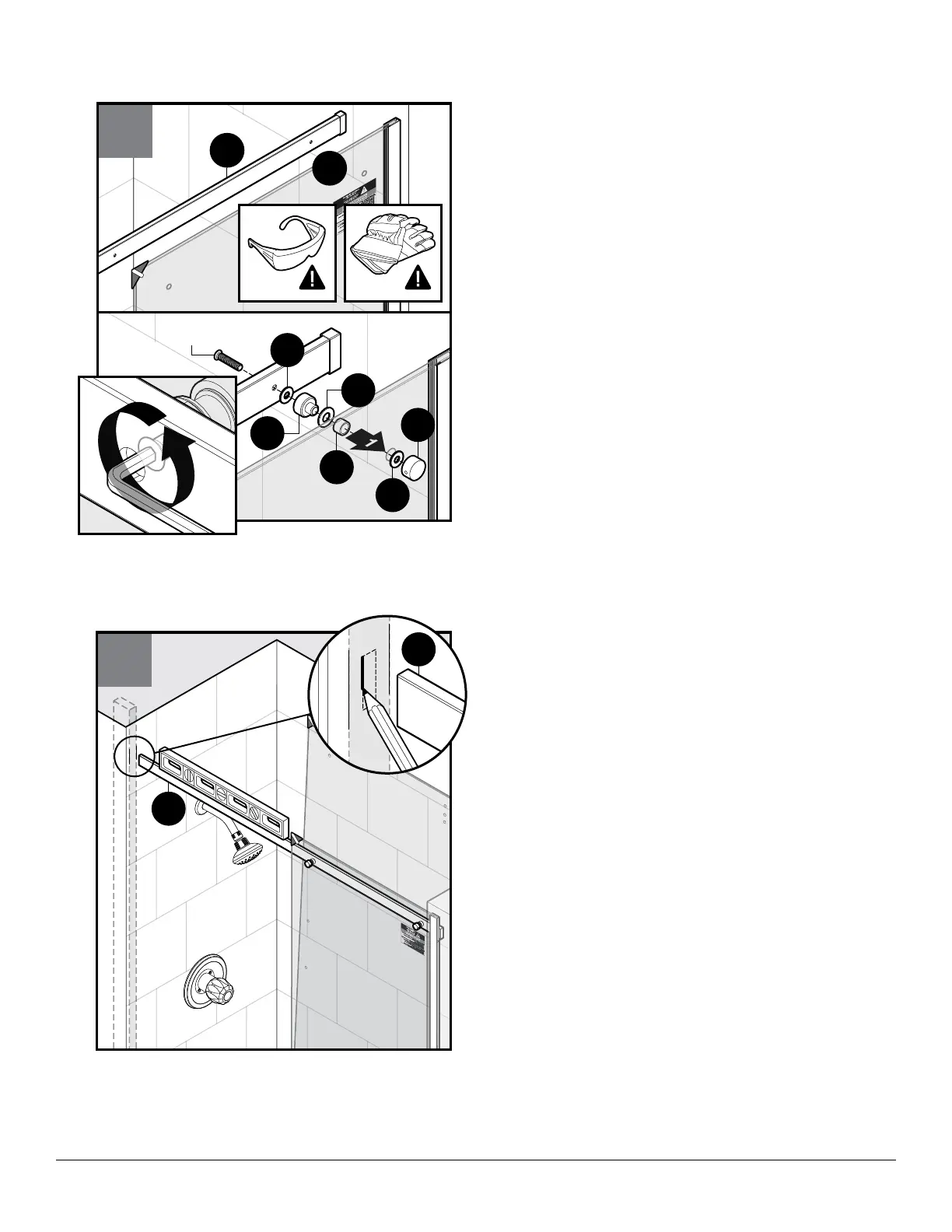

Attach the top track (C) to the inside of the fixed glass
panel (B) with the fixed glass support (F) as shown in
figure 29.
Use provided Allen wrench to hand tighten.
IMPORTANT: Ensure all washers and bushings are
installed as shown.
Repeat for remaining fixed glass support (F).
NOTE: Make sure limit stop (AA) on top track faces
inside of enclosure.
Fije el carril superior (C) al interior del panel fijo de
vidrio (B) con el apoyo para el vidrio fijo (F) como se
muestra en la figura 29.
Utilice la llave Allen suministrada para ajustar a mano.
IMPORTANTE: Asegúrese de que todas las arandelas y
bujes se instalan como se muestra.
Repita este paso para el apoyo para vidrio fijo
restante (F).
NOTA: Asegúrese de que el tope (AA) en el carril
superior queda hacia adentro del recinto.
1
29
2
C
B
M6 x 30 FH Screw
Tornillo FH M6 x 30
DD
FF
EE
BB
CC
BB
