48
2
2
1
80
WW
XX
ZZ
YY
Handle Assembly (V)
Conjunto de asa (V)
79
S
B

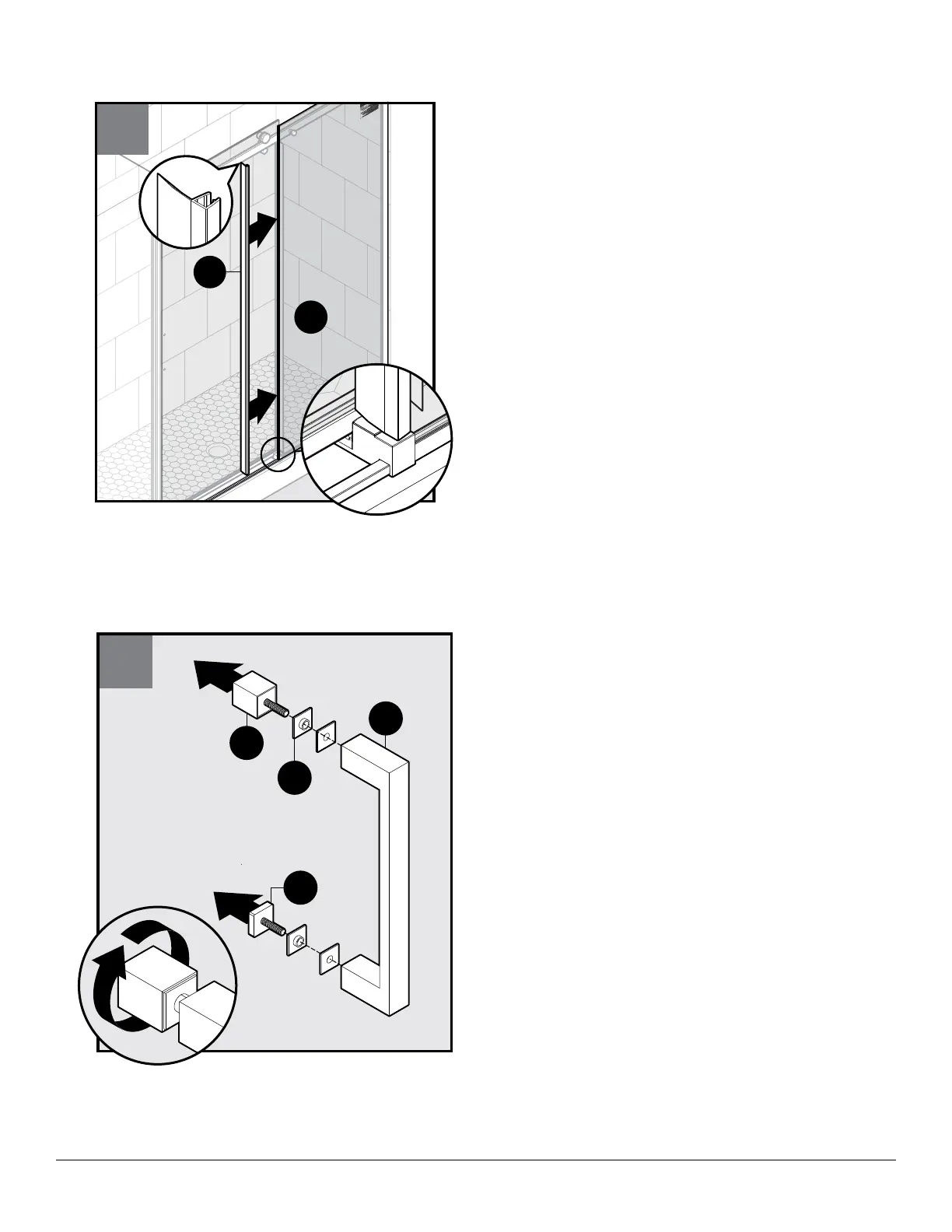

Attaching Door Handle (V)
Disassemble handle pull (WW) and handle bushing
washers (ZZ) by removing top inner handle knob (XX)
and bottom handle plate (YY).
Fijando el mango de la puerta (V)
Desarme el asa (WW) y los juegos de bujes y arandelas
(ZZ) retirando el dado interno superior del asa (XX) y la
placa inferior del asa (YY).
Install remaining blade seal (S) to the inside edge of the
fixed panel (B) as shown in figure 79.
For best water retention, ensure that the bottom edge
of blade seal (S) is in contact with the top of center
guide (L/M).
Instale la junta de hoja en ángulo (S) restante en el
borde interno del panel fijo (B), como se muestra en la
figura 79.
Para que haya una mejor retención de agua, asegúrese
de que el borde inferior de la junta de hoja en ángulo (S)
hace contacto con la parte superior de la guía central
(L/M).
To Next Page
