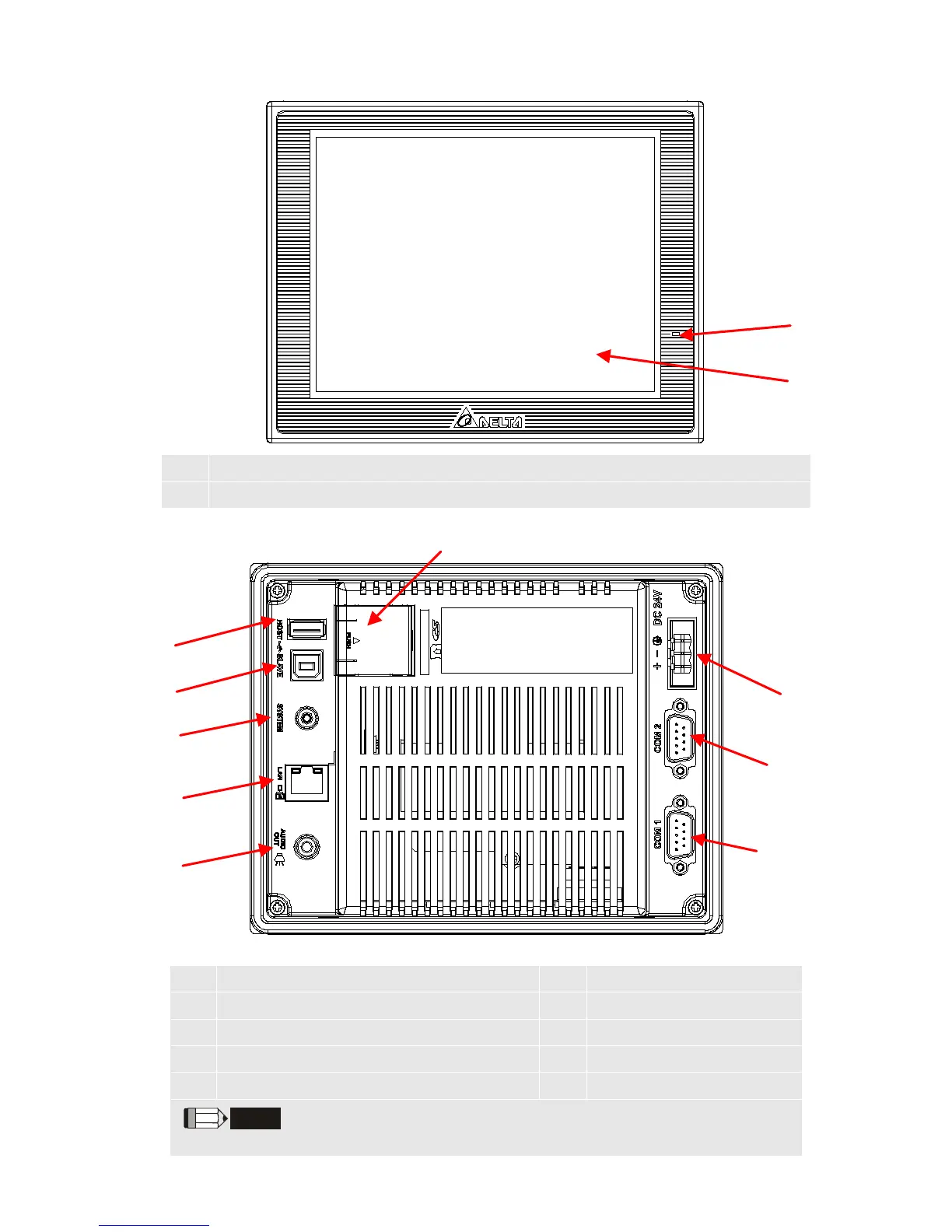

DOP-B07S(E)515 / DOP-B07PS515 (Ön Görünüm)
A
Power LED Indikator (HMI normal çalıştığı zaman yeşil yanar.)
B Touch Screen / Display
DOP-B07S(E)515 / DOP-B07PS515 (Arka Görünüm)
A
Power Giriş Terminali
F USB Client
B
COM2 (COM3 olarak genişletilebilir
(Not1)
)
G
Sistem Tuşu
C COM1 H Ethernet Arabirim (LAN)
D
Memory Card Slot / Pil Kapağı
I Audio Çıkış Arabirimi
E USB Host - -
NOTE
1. Ayar yapmak için, lütfen seri haberleşme pin açıklamasına bakınız.
