Delta DVP06XA-E2 User Manual

- 15 -
………………………………………………………………… 简体中文 ……………………………………………………………………
感谢您采用台达 DVP 系列产品。DVP06XA-E2 模拟量输入/输出混合模块可接受外部 4
点模拟量信号输入 (电压或电流皆可)，将之转换成 16 位之数字量信号。模拟量信号输出
部份接受来自 PLC 主机的 2 组 16 位数字量数据，再将数字量数据转换为 2 点模拟量信号
输出 (电压或电流皆可)。使用者可经由配线选择电压输入或电流输入，并可透过主机以
FROM / TO 指令来读写模块内数据，或者以 MOV 指令直接读取对应通道平均值，或直接
写入对应通道的输出值 (请参阅 D9900 ~ D9999 特殊寄存器使用说明)。
 本安装说明书提供给使用者电气规格、功能规格、安装配线的相关注意事项。其它详
细之程序设计及指令说明请见 DVP-ES2 操作手册【程序篇】，选购的周边装置详细说
明请见该产品随机安装说明书。
 本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将其安装于具防尘、
防潮及免于电击/冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具或
钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。
 交流输入电源不可连接于输入/出信号端，否则可能造成严重损坏，请在上电之前再次
确认电源配线。请勿在上电时触摸任何端子。本体上的接地端子 务必正确的接地，
可提高产品抗干扰能力。

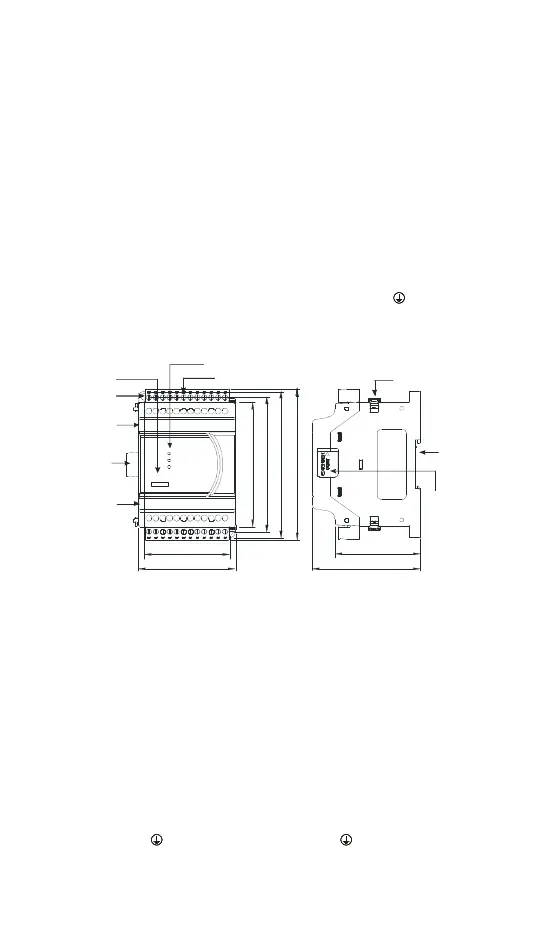

 产品外观尺寸与部位介绍
70
62
106
98
78
90
61.5
110
06XA-E2
4AI/ 2AO
端子编号
端子编号
I/O 模块连接埠
机种型号
直接固定孔
脱落式输出 入端子/
电源、 及错误指示灯A<->D
DIN
(35mm)
轨槽
I/O 模块 连接埠
I/O 模块 固定扣
(mm)单位：
 外部配线
 主动式输入
请参阅繁中版页码 9 之配线图，在此语言版本省略说明。
 被动式输入
请参阅繁中版页码 10 之配线图，在此语言版本省略说明。
 输出
请参阅繁中版页码 10 之配线图，在此语言版本省略说明。
注 1：模拟量输入请与其它电源线隔离。
注 2：如果连接电流信号时，V+ 及 I+ 端子请务必短路。
注 3：如果输入电压有涟波造成配线受干扰干扰时，请连接 0.1~0.47 μF 25V 的电容。
注 4：模拟输出请与其它电源线隔离。
注 5：如果负载的输出端涟波太大造成配线受干扰干扰时，请连接 0.1~0.47μF 25V 的电容。
注 6：请将电源模块的
端及 DVP06XA 模拟量输出模块的 端连接到系统接地点，再将系
统接点作第三种接地或接到配电箱的机壳上。
 输入∕输出端子台配置
请参阅英文版页码 2 之端子配置图，在此语言版本省略说明。
