安裝方式

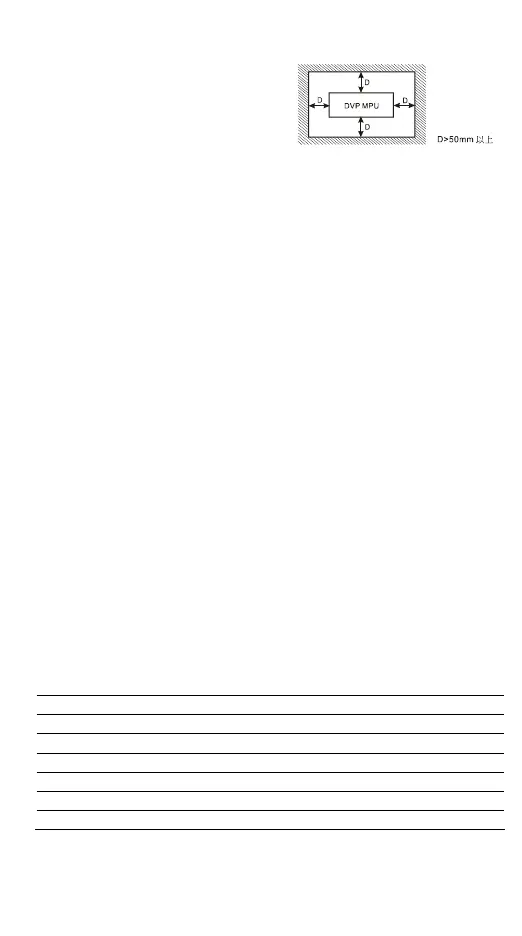

PLC 在安裝時，請裝配於封閉式之控制箱內，其
周圍應保持一定之空間（如圖所示），以確保 PLC
散熱功能正常。
y 直接鎖螺絲方式：請依產品外形尺寸並使用
M4 螺絲。
y DIN 鋁軌之安裝方法：適用於 35mm 之 DIN 鋁軌。在將主機掛上鋁軌時，請先將主機
（或數位輸入/輸出模組）下方之固定塑膠片，以一字形起子插入凹槽並向外撐開拉出，
再將主機（或數位輸入/輸出模組）掛上鋁軌，之後將固定塑膠片壓扣回去即可。欲取
下主機時，同樣以一字形起子先將固定塑膠片撐開，再將主機以往外向上的方式取出即
可。該固定機構塑膠片為保持型，因此撐開後便不會彈回去。
配線端子
1. 輸出⁄輸入配線端請使用 12-24 AWG 單蕊祼線或多蕊線。PLC 端子鏍絲扭力為 3.80
kg-cm (3.30 Ib-in)。請使用 60/75°C 銅導線。
2. 空端子 • 請勿配線。輸入點信號線與輸出點等動力線請勿置於同一線槽內。
3. 鎖螺絲及配線時請避免微小的金屬導體掉入 PLC 內部。
y 安裝前請貼上防塵貼紙，防止導電異物掉入。
y 運轉前請撕下防塵貼紙，保持良好散熱效果。
電源端
DVP-EX2 之電源輸入為交流輸入機種時，在使用上應注意下列事項：
1. 交流電源輸入電壓，範圍寬廣 (100 ~ 240VAC），電源請接於 L、N 兩端，如果將 AC110V
或 AC220V 接至+24V 輸出端或數位輸入點端，將使 PLC 損壞，請使用者特別注意。
2. 主機及數位輸入/輸出模組之交流電源輸入請同時作 On 或 Off 的動作。
3. 主機之接地端使用 1.6mm 以上之電線接地。
4. 當停電時間低於 10ms 時，PLC 不受影響繼續運轉，當停電時間過長或電源電壓下降
將使 PLC 停止運轉，輸出全部 Off，當電源恢復正常時，PLC 亦自動回復運轉。（PLC
內部具有停電保持的輔助繼電器及暫存器，使用者在程式設計規劃時應注意使用。）
5. +24V 電源供應輸出端，最大為 0.5A，請勿將其他的外部電源連接至此端子。每個輸
入點驅動電流必須 5 ~ 7mA，若以 16 點輸入計算，大約需 100mA，因此+24V 輸出給
外部負載不可大於 400mA。
安全配線回路
由於 PLC 控制許多裝置，任一裝置的動作可能都會影響其他裝置的動作，因此任一裝置
的故障都可能會造成整個自動控制系統失控，甚至造成危險。所以在電源端輸入回路，建
議的保護回路配置圖如英文版頁碼 5 之[Figure 4]所示：
○
1
交流電源供應：100 ~ 240VAC, 50/60Hz ○
2
斷路器
○
3
緊急停止：為預防突發狀況發生，設置緊急停止按鈕，可在狀況發生時，切斷系統電源。
○
4
電源指示燈 ○
5
交流電源負載
○
6
電源回路保護用保險絲（2A） ○
7
DVP PLC 主機本體
○
8
直流電源供應輸出：24VDC，500mA ○
9
接地阻抗 100Ω 以下
○
10
直流電源供應：24VDC ○
11
數位輸入/輸出模組（直流供應）
○
12
數位輸入/輸出模組（交流供應） ○
13
類比輸入/輸出模組（直流供應）
○
14
直流電源供應：20.4VDC ~ 28.8VDC
輸入⁄輸出點之配線
輸入點之入力信號為直流電源 DC 輸入，DC 型式共有兩種接法：SINK 及 SOURCE，其
定義如下：（以下為舉例說明，詳細點數配置請見各機種）
y 直流形式（DC Signal IN）配線 – SINK 模式
To Next Page
