感谢您采用台达 DVP-EX2 系列可编程控制器。此系列提供 30 点数的主机（包含 16 点
数字输入、10 点数字输出、3 点模拟输入及 1 点模拟输出），含主机最大输入／输出扩展
最多可达 256 点。另依主机输入／输出点数、电源、数字量输入/输出与模拟量输入／输
出模块搭配使用，可满足各种应用场合。另可搭配模拟输入∕输出模块使用，以满足各种
应用场合。全系列采用免电池设计，其 PLC 程序与停电保持数据皆运用高速闪存储存。
a 本安装说明书提供给使用者电气规格、功能规格、安装配线的相关注意事项。其它详
细的程序设计及指令说明请见 DVP-EX2 操作手册【程序篇】，选购的周边装置详细说
明请见该产品随机安装说明书。
a 本机为开放型 (OPEN TYPE) 机种，因此使用者使用本机时，必须将其安装于具防尘、
防潮及免于电击／冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具
或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。
a 交流输入电源不可连接于输入／出信号端，否则可能造成严重损坏，请在上电之前再
次确认电源配线。请勿在上电时触摸任何端子。本体上的接地端子 务必正确的接
地，可提高产品抗干扰能力。

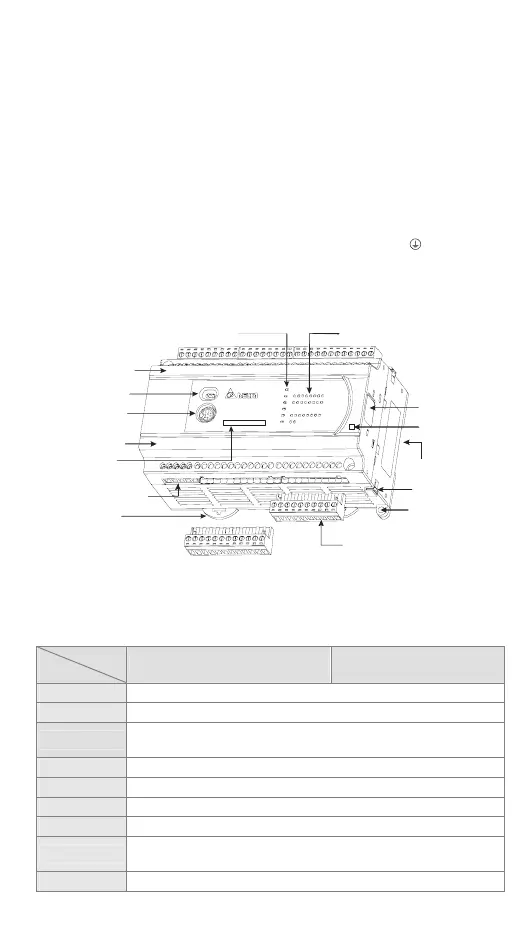

产品外观尺寸与部位介绍
ᏮƝˢბበཱི
EJO! ؠљ
COM1 ё఼ૂ
)*RS-232C
ăྻҖ ᄱ ϯ፶ă!COM
Run/Stop ฟᙯ
COM2/COM3 (RS-485)
ᏮƝˢბበཱི
EWQ41FY3
27 EJ021EP 04B J02B P
௲རёᏮƝˢბ
Ꮾ ᕇϯ፶Ɲˢ
ۡତؠ
DIN (35mm)ᇿ
I/O ሀాତૂ
S
ሀؠљI/O
Ꮾᙷݭ
፟ݭཱི
y 详细尺寸图请参阅英文版页码 1 之[Figure 2]，单位：mm。
电气规格
机种
项目
DVP30EX200R DVP30EX200T
电源电压 100 ~ 240VAC (-15% ~ 10%)，50 / 60Hz ± 5%
连接方式 脱落式欧式端子座 (端点距离：5mm)
动作规格
当电源缓升至 95 ~ 100VAC 时，PLC 开始动作，当电源缓降至 70VAC 时，
PLC 停止动作。电源瞬间断电 10ms 以内继续运行。
电源保险丝容量 2A / 250VAC
消耗功率 30VA
DC24V 电流输 500mA
电源保护 DC24V 输出具短路保护
突波电压耐受量
1,500VAC (Primary-secondary)、1,500VAC (Primary-PE)、500VAC
(Secondary-PE)
绝缘阻抗 5MΩ 以上（所有输出/入点对地之间 500VDC）
To Next Page
