安装方式

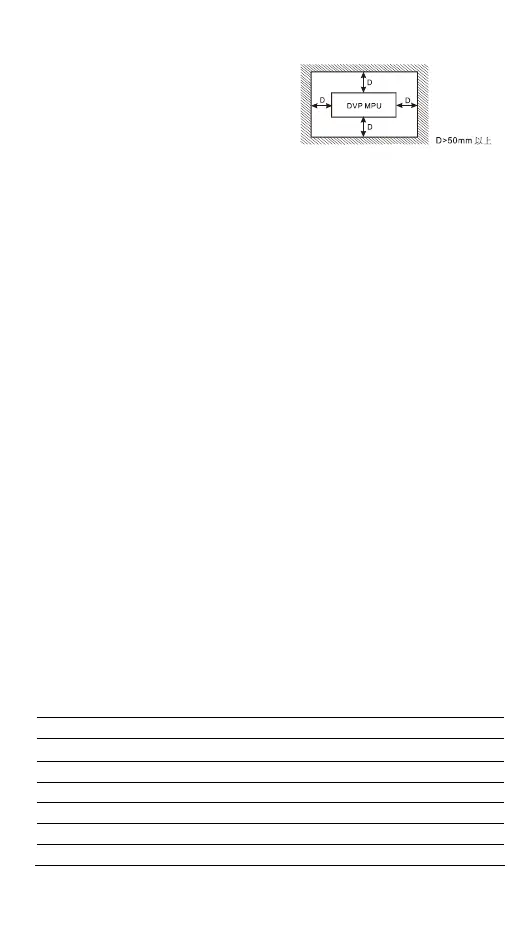

PLC 在安装时，请装配于封闭式的控制箱内，其
周围应保持一定的空间（如图所示），以确保 PLC
散热功能正常。
y 直接锁螺丝方式：请依产品外形尺寸并使用
M4 螺丝。
y DIN 铝轨的安装方法：适用于 35mm 的 DIN 铝轨。在将主机挂上铝轨时，请先将主机
（或数字量输入/输出模块）下方的固定塑料片，以一字形起子插入凹槽并向外撑开拉
出，再将主机（或数字量输入/输出模块）挂上铝轨，之后将固定塑料片压扣回去即可。
欲取下主机时，同样以一字形起子先将固定塑料片撑开，再将主机以往外向上的方式
取出即可。该固定机构塑料片为保持型，因此撑开后便不会弹回去。
配线端子
1. 输出/入配线端请使用 12-24AWG 单蕊祼线或多蕊线，端子规格如图所示。PLC 端
子镙丝扭力为 3.80 kg-cm (3.30 Ib-in)。请使用 60/75°C 铜导线
2. 空端子 • 请勿配线。输入点信号线与输出点等动力线请勿置于同一线槽内。
3. 锁螺丝及配线时请避免微小的金属导体掉入 PLC 内部。
y 安装前请贴上防尘贴纸，防止导电异物掉入。
y 运转前请撕下防尘贴纸，保持良好散热效果。
电源端
DVP-EX2 的电源输入为交流输入机种时，在使用上应注意下列事项：
1. 交流电源输入电压，范围大小(100 ~ 240VAC)，电源请接于 L、N 两端，如果将 AC110V
或 AC220V 接至+24V 输出端或数字量输入点端，将使 PLC 损坏，请使用者特别注意。
2. 主机及数字量输入/输出模块的交流电源输入请同时作 On 或 Off 的动作。
3. 主机的接地端使用 1.6mm 以上的电线接地。
4. 当停电时间低于 10ms 时，PLC 不受影响继续运转，当停电时间过长或电源电压下降
将使 PLC 停止运转，输出全部 Off，当电源恢复正常时，PLC 亦自动恢复运转。（PLC
内部具有停电保持的辅助继电器及寄存器，使用者在程序设计规划时别注意使用。）
5. +24V 电源供应输出端，最大为 0.5A，请勿将其它的外部电源连接至此端子。每个输
入点驱动电流必须 5 ~ 7mA，若 以 16 点输入计算，大约需 100mA，因 此 +24V 输出给
外部负载不可大于 400mA。
安全配线回路
由于 PLC 控制许多装置，任一装置的动作可能都会影响其它装置的动作，因此任一装置
的故障都可能会造成整个自动控制系统失控，甚至造成危险。所以在电源端输入回路，建
议的保护回路配置图如英文版页码 5 之[Figure 4]所示：
○
1
交流供应电源：100 ~ 240VAC, 50/60Hz
○
2
断路器
○
3
紧急停止：为预防突发状况发生，设置紧急停止按钮，可在状况发生时，切断系统电源。
○
4
电源指示灯
○
5
交流电源负载
○
6
电源回路保护用保险丝（2A）
○
7
DVP PLC 主机本体
○
8
直流供应电源输出：24VDC，500mA
○
9
接地阻抗 100Ω 以下
○
10
直流供应电源：24VDC
○
11
数字量输入/输出模块（直流供应）
○
12
数字量输入/输出模块（交流供应）
○
13
模拟量输入/输出模块（直流供应）
○
14
直流电源供应：20.4VDC ~ 28.8VDC
输入/输出点之配线
