37
Para su propia seguridad, no conecte la maquina a la fuente de energia hasta que la maquina
haya sido ensamblada por completo y usted haya leido y entendido completamente el manual del propietario.
HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS
Llave de tuerca (provisto)
ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE
Laasambleaparaestamáquinaesmásomenos30 minutos.

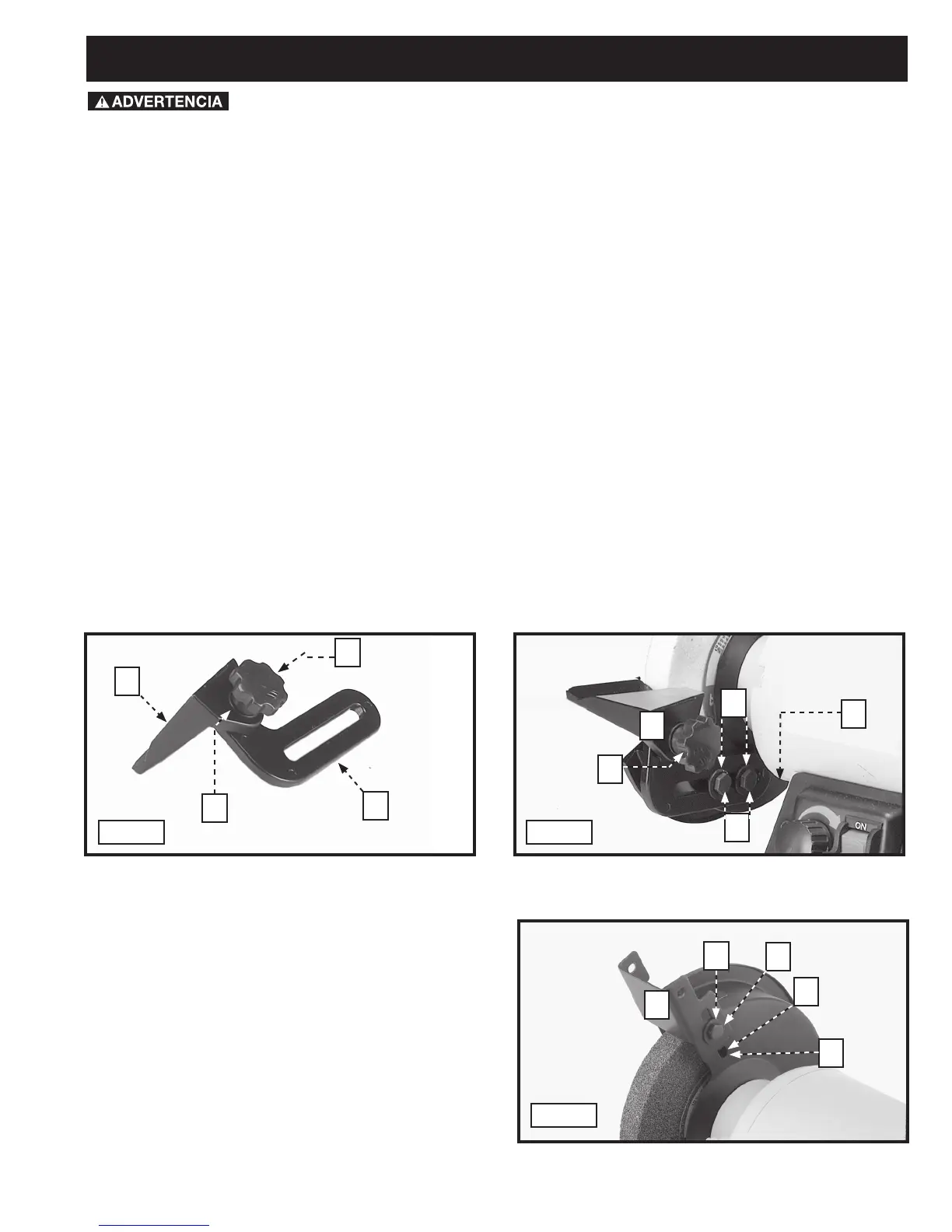

MONTAJE DE LOS PORTAHERRAMIENTAS
1. Monte el apoyo izquierdo de la herramienta (A), Fig. 1, en el brazo del apoyo izquierdo de la herramienta (B), de la
manera que se muestra en la ilustración, y sujételo con un tornillo de cabeza de pomo de 5/16-18x3/4" (C) y una
arandela plana de 5/16 de pulgada (D). Monte la herramienta restante de la misma manera. Apriete flojamente para el
ajuste adicional.
2. Monte el conjunto del apoyo izquierdo de la herramienta (D), Fig. 2, en el interior del protector de la rueda izquierda (E)
y sujételo con dos tornillos de 5/16-18x1/2" (F) y dos arandelas planas de 5/16 de pulgada (G), de la manera que se
muestra en la ilustración.
3. Monte el conjunto del apoyo derecho de la herramienta en el interior del protector de la rueda derecha y sujételo con
dos tornillos de cabeza hexagonal de 5/16-18x1/2" y dos arandelas planas de 5/16" de la misma manera.
4. Cada conjunto de apoyo de la herramienta (D), Fig. 2, es ajustable para que pueda posicionarse ligeramente por
debajo de la línea central de la rueda de amolar y tan cerca como sea posible de dicha rueda, brindando máximo
soporte a la pieza que se esté amolando. Mantenga siempre una distancia de 1/8 de pulgada o menos entre la
rueda de amolar y el borde interior del apoyo de la herramienta. A medida que las ruedas de amolar se desgasten, el
apoyo de la herramienta debe ajustarse correspondientemente. Cuando el apoyo de la herramienta esté posicionado
correctamente, apriete los herrajes (C) y (F). El amolado a pulso sin utilizar un apoyo de la herramienta debe realizarse
siempre en el cuarto inferior de la rueda.
Fig. 1
El protector de chispas (A) Fig. 3 debe montarse al lado de
cada protector de ruedas, haciendo uso del tornillo de 1/2
puIg. de largo 1/4-20x1/4" (B) y de la arandela 1/4"
(diámetro
externe mayor)
(C)enlamanerailustradaaquí.
NOTA: La Fig. 5 de la tabulación (D), en la cara del protector
de la chispa (A), se debe colocar en la ranura (E), antes de
asociar al protector de la chispa (A) a la amoladora.
El protector de chispas (A) debe ser ajustado lo más
cercanamente posible a la rueda rectificadora para que las
chispasjamáshagancontactoconlamanodeloperario.
Fig. 2
Fig. 3
A
C
B
D
D
G
C
F
E
A
C
B
D
E
ENSAMBLAJE DE LOS PROTECTORES DE CHISPAS
ENSEMBLAJE
