42

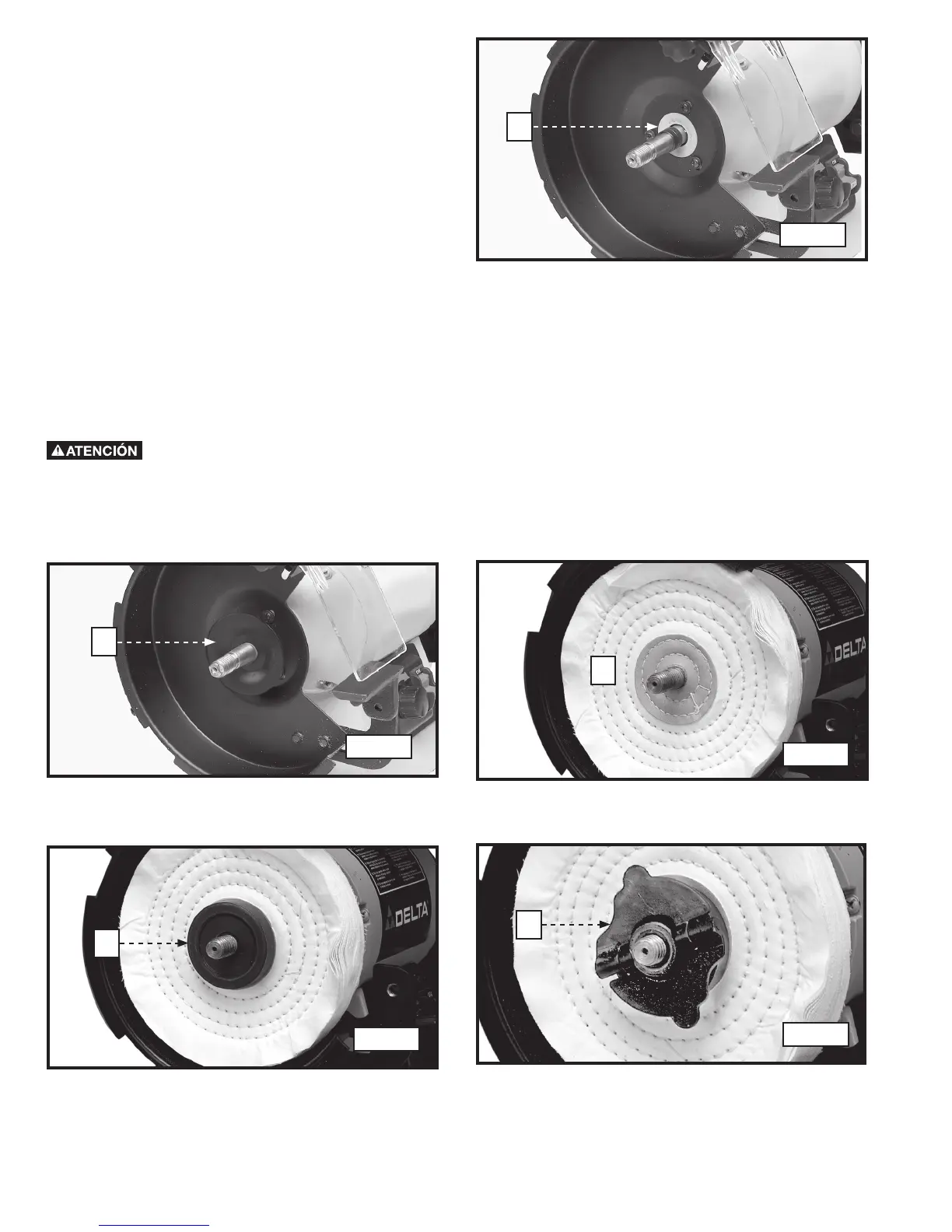

3. Ponga del buje de la rueda que pulimenta (B) Fig. 19,
sobre el eje.
4. Substituya.el reborde interno de la rueda (A) Fig.20.on el eje.
5. Ponga de la rueda que pulimenta (C) Fig. 21 en el eje.
6. Ponga la otra reborde de la rueda (D) Fig. 22 en el eje.
7. Rosque la tuerca del cenador (E) Fig. 23 sobre el cenador, hasta que las marcas de la tuerca del cenador entran en
contacto con con el reborde del cenador.
8. Empuje las alas de la tuerca del cenador hacia fuera a la posición cerrada (Fig. 23)
Las alas de la tuerca del cenador deben entrar en contacto con el reborde del cenador para prevenir la
vibración.
9. Substituya la cubierta de la rueda que fue quitada en el paso 2.
10. Ajusteelrestodelprotectorydelaherramientadelachispaantesdefuncionarlamáquina.
B
B
D
F
B
Fig. 19
Fig. 20
Fig. 21
Fig. 22
Fig. 23
