107532 Rev. B
3
5

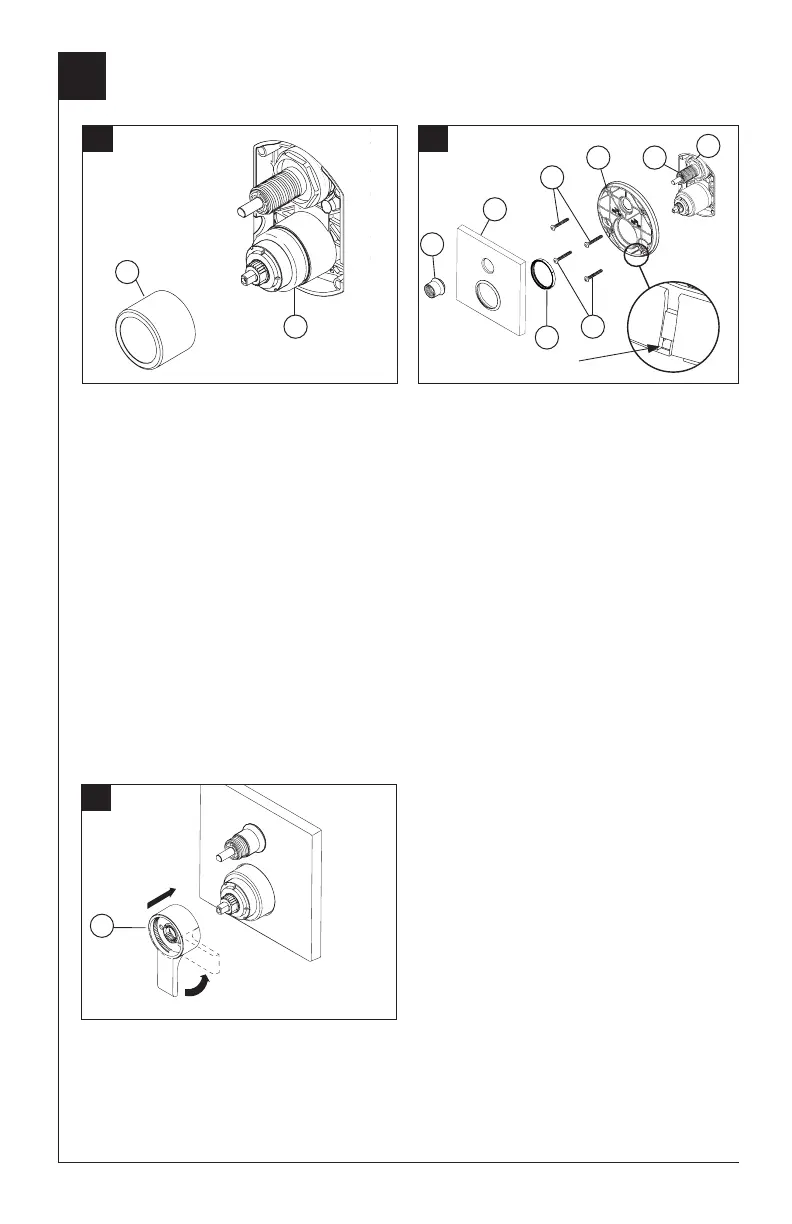

Instalación del accesorio
Instalación del casquillo del accesorio
Deslice el casquillo del accesorio (1) sobre el
casquete (2), el cartucho y el cuerpo de la tubería
preliminar.
Asegúrese que el casquillo está correctamente
colocado sobre el frente del cartucho.
Instalación del chapetón
Para paredes acabadas de un grosor hasta 1 1/8".
Fije la placa posterior (1) al cuerpo de la unidad de
las tuberías preliminares (2) usando los 4 tornillos
(3) proporcionados.
Nota: asegúrese que la placa trasera está
colocada con el frente hacia adelante y con las
marcas visibles.
Deslice el chapetón o chapa de cubierta (4) sobre
el cartucho desviador, enrosque la tuerca del
accesorio (5) proporcionada en el casquillo del
desviador.
Nota: Para la instalación en pared gruesa, visite
el sitio web de delta faucet, verique "diagrama
de piezas y accesorios" de los modelos que
ha comprado, pida el juego de instalación en
pared de espesor adecuado RP para apoyar un
espesor de pared acabada de hasta 2 1/8".
En supercies rugosas o desiguales, es necesario
aplicar masilla alrededor de la placa posterior
(1) para complementar el sello. No calafatee el
chapetón (4).
1
2
A. B.
1
2
5
4
Instale la manija para el control de; volumen
(1) con la palanca hacia abajo, luego gire a la
posición abierta. NO FIJE CON EL TORNILLO.
3
3
Muesca de goteo
7
6
C.
1
