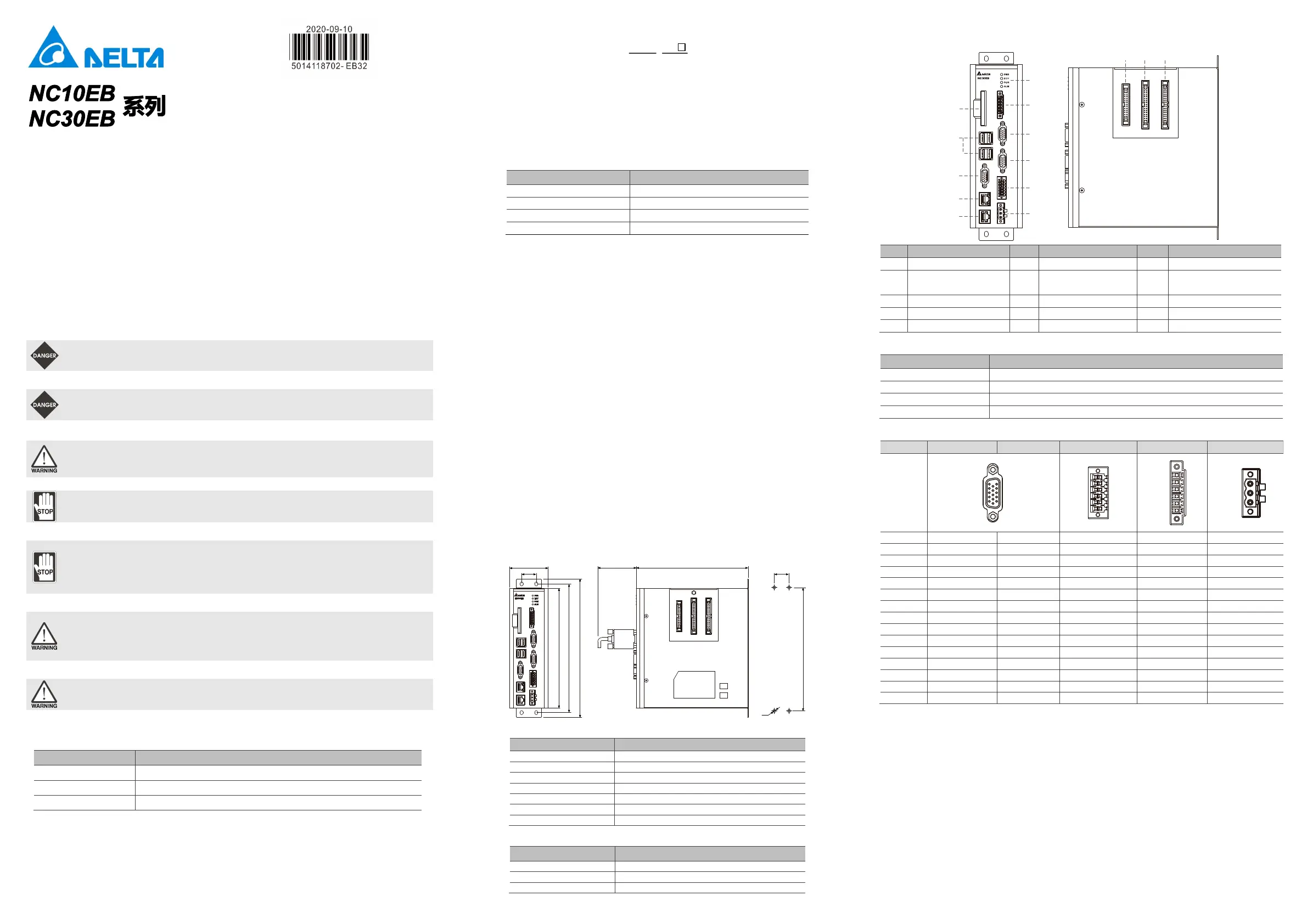

Delta NC10EB User Manual

CNC 数值控制器
安装手册
(1) 一般注意事项
感谢您购买本产品，在使用之前，请详读本手册以正确使用产品；请将本手册放置在明显的地点以便随时查阅。在尚未读完本手册
前，请务必遵守下列事项：
 安装的环境必须没有水气、腐蚀性气体及可燃性气体。
 接线时，请依 NC 系列操作维护手册中的端子定义图说明进行施工，并请确认实施接地工程。
 通电时，请勿拆解控制器或更改配线、请勿接触电源处，以免触电。
如果您在使用上仍有疑问，请咨询经销商或者本公司客服中心。内容规格有所修正时，本公司将不另行通知，请咨询代理商或至台
达官方网站(https://www.deltaww.com/)下载最新版本。
(2) 安全注意事项
安装注意
 请依照手册指定的方式安装控制器，否则可能导致设备损坏。
 禁止将本产品暴露在有水气、腐蚀性气体、可燃性气体等物质的场所中使用，否则可能会造成触电或火灾。
配线注意
 请将接地端子连接到 class-3 (100 Ω以下)接地，接地不良可能会造成通讯异常、触电或火灾。
设备运转前注意
 请先使用 MLC 编辑软件正确地规划 I/O 动作，否则可能导致运转异常。
 机械设备运转前须适当调整参数，否则将造成运转异常或故障。
 请确认紧急停止开关动作是否正常，避免在无保护的状态下运转设备。
操作注意
 禁止在开启电源时改变配线，否则可能造成人员触电。
 请勿以尖锐物品碰触面板，否则可能导致面板凹陷，从而导致控制器无法正常运作。
保养及检查
 电源启动时，请勿拆下控制器面板或接触控制器内部，否则会造成触电。
 电源关闭 10 分钟内，不得接触接线端子，残余电压可能造成触电。
 更换备用电池前，应先行切断电源，并在更换后重新检查系统设定值。
操作控制器时，不可封住排气孔，散热不良易导致控制器故障。
配线方法
 电源：请正确供应控制器 24 V 直流电源，并遵照线材规格配线，以免发生危险。
 线材选用：所有讯号线请采用多股及多芯绞合线整体隔离。
 配线长度：除了远程 I/O 与 DMCNET 讯号线最长为 20 m，其余讯号线长度最长为 10 m。
 本机 I/O 与远程 I/O 需要另外配接 24 V 直流电源，才可正常输入输出讯号。
通讯电路的配线
 DMCNET 接线：请依标准规格采用通讯配线线材。
 请确保控制器与驱动器的接线无松脱情形，否则将导致运转异常。
(3) 产品检查
为了防止本产品在购买与运送过程中的疏忽，请详细检查下表所列出的项目：
检查项目 内容
是否为购买的产品 检查控制器铭牌上的型号，请参阅产品型号说明
外观 目视检查外观是否有损伤
连接器 是否有连接器松脱或未固定的状况
如果发生任何上述情形，请与代理商联络以获得妥善的解决。
(4) NC 系列控制器可搭配伺服驱动
搭配台达总线式伺服驱动器，详细规格请参阅相关伺服驱动器使用手册。
(5) 产品型号说明
NC30 EB
(1) (2)
1. 系列名称
NC10：1 系列控制器
NC30：3 系列控制器
2. 系列类别
EB：Embedded B 系列
EBH：Embedded 多轴 B 系列
(6) 产品配件 (NC30EB)
产品配件 用途
3-pin 接头 1 个 电源 24 V
DC
终端电阻 1 个 (150 Ω)
DMCNET
15-pin 公接头及其配件 2 组 于 MPG 及 SPINDLE 使用
CN1 接头 1 个 多功能接头
(7) 安装及储存
储存环境条件
本产品安装前必须置于包装箱内，若暂不使用，为了使该产品能符合本公司的保修范围及日后维护，储存时务必注意下列事项：
 储存必须置于无尘垢、干燥之平整位置
 储存的环境温度必须在 -20°C ~ 60°C (-4°F ~ 140°F) 范围内。
 储存位置与工作环境的相对湿度必须在 10%到 95%范围内，且无结露。
 避免储存于含有腐蚀性或易燃气、液体之环境中。
 避免储存于超出规格规定振动量之场所。
安装环境条件
操作温度：0°C ~ 50°C (32°F ~ 122°F)
长时间运转的环境温度建议保持在 45°C 以下，以确保产品的可靠性能；若环境温度超过 45°C 以上时，请设置于通风条件符合且
无过热危险的配电箱内，并注意器的振动是否会影响配电箱的电子装置。
为了使 NC 系列控制器能够符合本公司保修范围以及日后的维护，安装时务必注意下列事项：
 产品适合的安装环境必须为：无发高热装置、无水滴、水蒸气、灰尘及油性灰尘之场所；无腐蚀、易燃性气、液体之场所；无
漂浮性的尘埃及金属微粒之场所；坚固无振动、无电磁噪声干扰之场所。
 安装地点之温度与湿度请勿超过规格所规定之范围。
安装方式及空间
NC 系列控制器必须垂直安装于干燥且坚固、符合 NEMA 标准的平台。为了使通风及散热循环效果良好，与其上下左右及相邻的物
品和挡板(墙)必须保持足够空间(建议值为 50 mm 或 2 英吋)，不可封住控制器的吸排气孔，请注意，过热会造成控制器故障。
(8) NC30EB 尺寸标记
A
B
G
C
D
W1
F
H1
I
E
外观尺寸对应表
机型
NC30EB
A
65 mm
B
25 mm
C
205 mm
D
220 mm
E
236 mm
F
70 mm
G 191 mm
开孔尺寸对应表
机型
NC30EB
H1 220 ± 1.0 mm
W1
25 ± 0.3 mm
I
M4
(9) NC30EB 接口说明
(8)
(7)
(9)
(10)
(11)
(1)
(3)
(4)
(5)
(2)
(6)
(12) (13) (14)
编号 项目 编号 项目 编号 项目
(1)
CF
卡插槽
(6)
工作灯号
(11)
24 V
DC
控制器电源
(2)
USB 插槽
(连接鼠标、键盘、U 盘)
(7)
远端 I/O 端子
(12)
KEYPAD I/O 端子
(3)
VGA (
连接屏幕
)
(8)
手轮端子
(13)
I/O 2
端子
(4)
以太网络端子
(9)
主轴端子
(14)
I/O 1 端子
(5)
DMCNET 端子
(10)
CN1 端子
- -
工作灯号模式
灯号
模式
PWR
绿色：电源开启
RDY
绿色闪烁：NC 系统已备妥
SON
绿色闪烁：伺服系统已备妥
ALM
红色：警报发生
I/O 脚位定义
PIN No. MPG SPINDLE CN1 REMOTE IO
24V
DC
控制器电源
15
11
5
1
1 2
11 12
1
6
1
2
3
1
DI_COM
OA
D+
SHIELDING
+24V
2
DI0
OA#
D-
GND
GND
3
DI1
OB
RS-485 GND
R+
FGND
4
DI2
OB#
HSI_1
R-
-
5
DI3
OZ
HSI_2
T-
-
6 DI4 OZ# HSI_COM T+ -
7
DI5
+24V_IN
EMG
- -
8 DI6 ALM GND
- -
9
DI7
SERVO_ON
DAC1
- -
10 +5 VDC OUT +5 VDC OUT DAC1_GND
- -
11
A
A
DAC2
-
-
12
A#
A#
DAC2_GND
-
-
13
B
B
-
-
-
14
B#
B#
-
-
-
15
GND
GND
-
-
-
