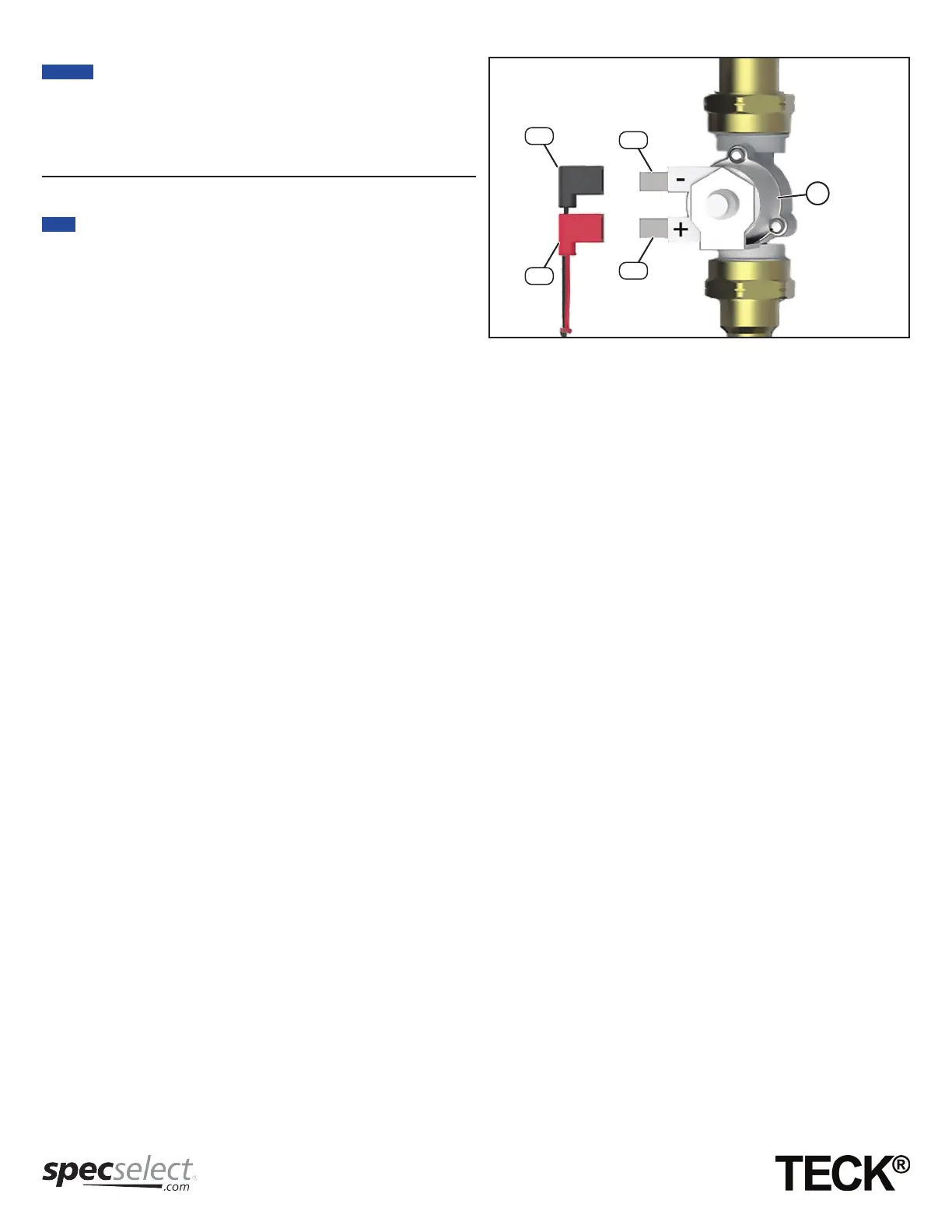

SOLENOID POLARITY (see Figure 10)
The polarity marks are embossed on the white plastic body of the
solenoid (H).
• The black wire (F-2) from the driver board is connected to the “-”
negative terminal (H-4) on the solenoid.
• The red wire (F-3) from the driver board is connected to the “+”
positive terminal (H-5) on the solenoid.
POLARITÉ DU SOLÉNOÏDE (voir Figure 10)
Les marques de polarité sont en relief sur le corps en plastique blanc
du solénoïde (H).
• Le fil noir (D-2) de la carte pilote est raccordé à la borne négative « - »
(H-4) sur le solénoïde.
• Le fil rouge (F-3) de la carte pilote est raccordé à la borne positive «
+ » (H-5) sur le solénoïde.
Figure 10
H
F-2
F-3
H-4
H-5
Page - 17 of 19
214188 Rev. A
