STEP 4 - BATTERY INSTALLATION AND STARTUP

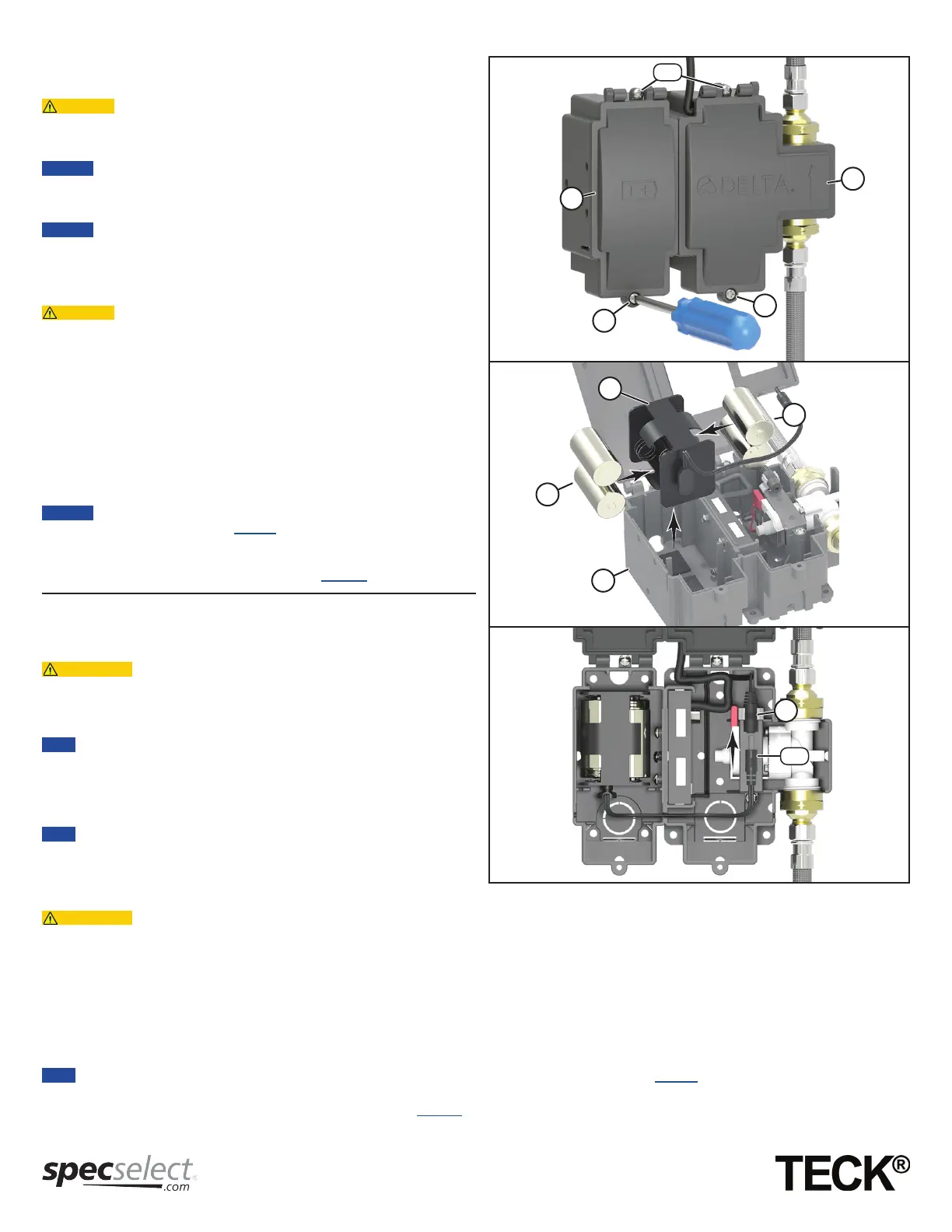

(see figure 4)

Battery Installation



Ensure that ALL previous steps have been followed for installation of

the proximity faucet and surface mount box and water is turned on.

1. Remove the lid screws (E), open the surface mount box lid (B) and battery

box lid (D).



If required the surface mount box lid (B) and battery box lid (D) can be

removed. Remove the screws (ZF) located at the top of the boxes.Slide the

surface mount box lid (B) to the right and battery box lid (D) to the left.

2. Remove the battery holder (G) from the battery box (C).



The Battery holder (G) is secured to the battery box (C) using hook and

loop fasteners, pull firmly to remove.

3. Install the “C” alkaline batteries (S) into the battery holder (G) and re-install

it back into the battery box (C).

Startup



• Before connecting the power - clean off the counter and remove all

objects from the sink (example - tools, garbage, glasses, etc...).

• Ensure that the water supply is “ON” before proceeding.

• When power is first applied, the installer must immediately step back

at least 3 feet from the spout to allow the unit to properly calibrate.

1. Connect battery holder cable (G-1) to the driver board connector (F).

2. There will be 3 sets of 5 quick beeps as the faucet enters calibration mode.

3. During the calibration process, the water will turn “ON” for several seconds

and then shut off.

4. An additional 5 beeps indicates calibration is complete and the faucet is

ready to use.

5. The driver board will display “GOO” if calibration is successful.



If faucet does not calibrate, the driver board will display an error code

“E04” (see “Troubleshooting” on page 12).

8. Re-install the surface mount box lid (B) and battery box lid (D) and secure

them with the lid screws (E).

9. For solenoid wiring polarity (see Figure 10 on page 17).

ÉTAPE 4 - INSTALLATION ET MISE EN MARCHE DE

LA BATTERIE (voir la Figure 4)

Installation de la batterie



Veiller à ce que TOUTES les étapes précédentes sont suivies, le

robinet et le boîtier de montage en surface sont installés correctement, et

l’alimentation en eau est ouverte.

1. Retirez les vis du couvercle (E), ouvrez le couvercle du boîtier de montage

en surface (B) et le couvercle du boîtier de batterie (D).



Si nécessaire, le couvercle du boîtier de montage en surface (B) et le

couvercle du boîtier de batterie (D) peut être retiré. Retirez les vis (ZF) situées

en haut des boîtiers. Faites glisser le couvercle du boîtier de montage en

surface (B) vers la droite et le couvercle du boîtier de batterie (D) vers la

gauche.

2. Retirez le support de batterie (G) du compartiment à batterie (C).



Le support de batterie (G) est fixé sur le boîtier de la batterie (C) en utilisant

des attaches à crochets et boucles, tirez fermement pour l’enlever..

3. Insérez les piles alcalines « C » (S) dans le support de batterie (G) et

réinsérez-les dans le compartiment à piles (C).

Démarrage



• Avant de brancher l’alimentation - nettoyez le comptoir et enlevez tous les objets de l’évier (exemple - outils, ordures, lunettes, etc ...).

• Assurez-vous que l’alimentation en eau est ouverte « ON » avant de procéder.

• Lorsque l’alimentation est d’abord appliquée, l’installateur doit immédiatement reculer au moins 3 pieds du bec pour permettre à l’unité de se calibrer

correctement.

1. Connectez le câble du support de la batterie (G-1) au connecteur de la carte pilote (F).

2. Il y aura 3 séries de 5 bips rapides quand le robinet passe en mode de calibrage.

3. Pendant le processus de calibrage, l’eau coulera « ON » pendant plusieurs secondes avant de s’arrêter.

4. 5 bips supplémentaires indiquent que le calibrage est terminé et que le robinet est prêt à l’emploi.

5. La carte pilote affichera « GOO » si le calibrage est réussi.



Si le robinet ne se calibre pas, la carte de commande affiche un code d’erreur « E04 » (Voir « Dépannage » à la page 12).

6. Réinstallez le couvercle du boîtier de montage en surface (B) et le couvercle du boîtier de batterie (D) et fixez-les avec les vis du couvercle (E).

7. Pour la polarité de câblage du solénoïde, voir la Figure 10 à la page 17).
