Manual de funcionamiento y de instalación SOLIVIA 2.5 EU G3
Caja de acometida
Acometida
Red de baja tensión ~ 400 / 230 V
VNB
Cliente
Límite propiedad
Z
(1)
Z
(2)
Sistema de medición
(1) Contador para consumo
(2) Contador para suministro
Correspondientemente con bloqueo de retorno
Observación: Puede utilizarse también un
contador que registra por separado ambas
direcciones de la energía.
=
~
~ 400 / 230 V
Instalaciones
para el consumo
del cliente
Generador
fotovoltaico
con inversor
máx. 4,6 kVA
Dispositivo de conmutación
Circuito de distribución
Protección para la interconexióncon supervisión
de tensión y frecuencia así omo medición de
impedancia de la red
Protección contra cortacircuito
Protección contra sobrecarga
Equipos individuales de producción autónoma en servicio paralelo sin posibilidad
de servicio aislado, alimentación monofásica con protección para la interconexión.
Caja de acometida
Acometida
Red de baja tensión ~ 400 / 230 V
VNB
Cliente
Límite propiedad
Z
(1)
Z
(2)
Sistema de medición
(1) Contador para consumo
(2) Contador para suministro
Correspondientemente con bloqueo de retorno
Observación: Puede utilizarse también un
contador que registra por separado ambas
direcciones de la energía.
(3) Contador para consumo del equipo del cliente
=
~
~ 400 / 230 V
Instalaciones para el
consumo del cliente
Generador
fotovoltaico
con inversor
máx. 4,6 kVA
Dispositivo de conmutación
Circuito de distribución
Protección para la interconexióncon supervisión
de tensión y frecuencia así omo medición de
impedancia de la red
Protección contra cortacircuito
Protección contra sobrecarga
Equipos de producción autónomos individuales en servicio paralelo sin posibilidad de
servicio aislado, alimentación monofásica con protección para la interconexión,
alimentación por separado.
Z
(3)
10 Anexo

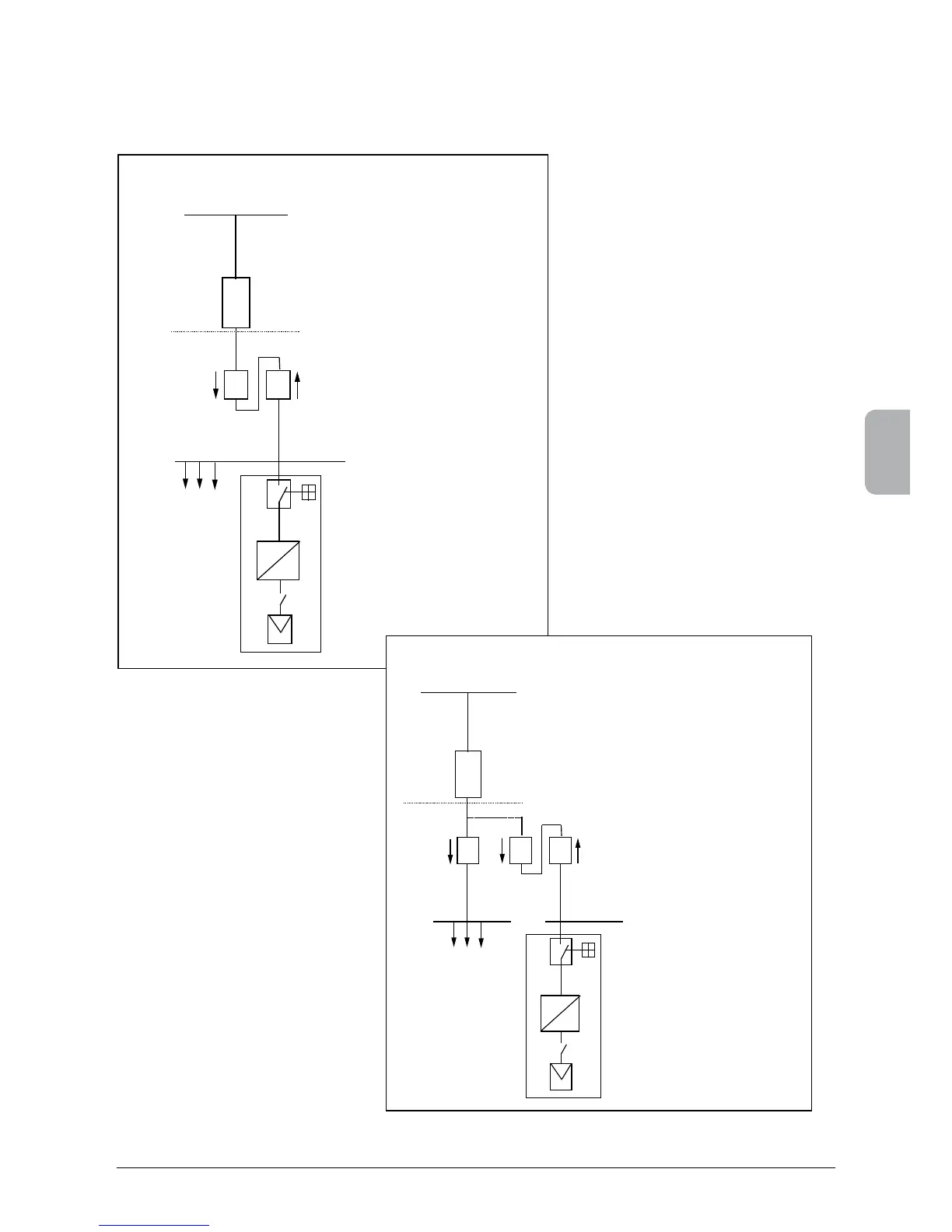

10.1 Ejemplos de conexión
