3
3
ADV-M71
DISASSEMBLY
(Follow the procedure below in reverse order when reas-
sembling)
1. TOP COVER
Remove 2 screws on both sides and 4 screws on the rear,
then detach upward the Top Cover.
各部のはずしかた
（組み立てるときは、逆の順序でおこなってください。）
1. トップカバーのはずしかた
両サイドのからねじ 2本、リアパネルからのねじ 4本を
はずし、トップカバーを上にはずします。

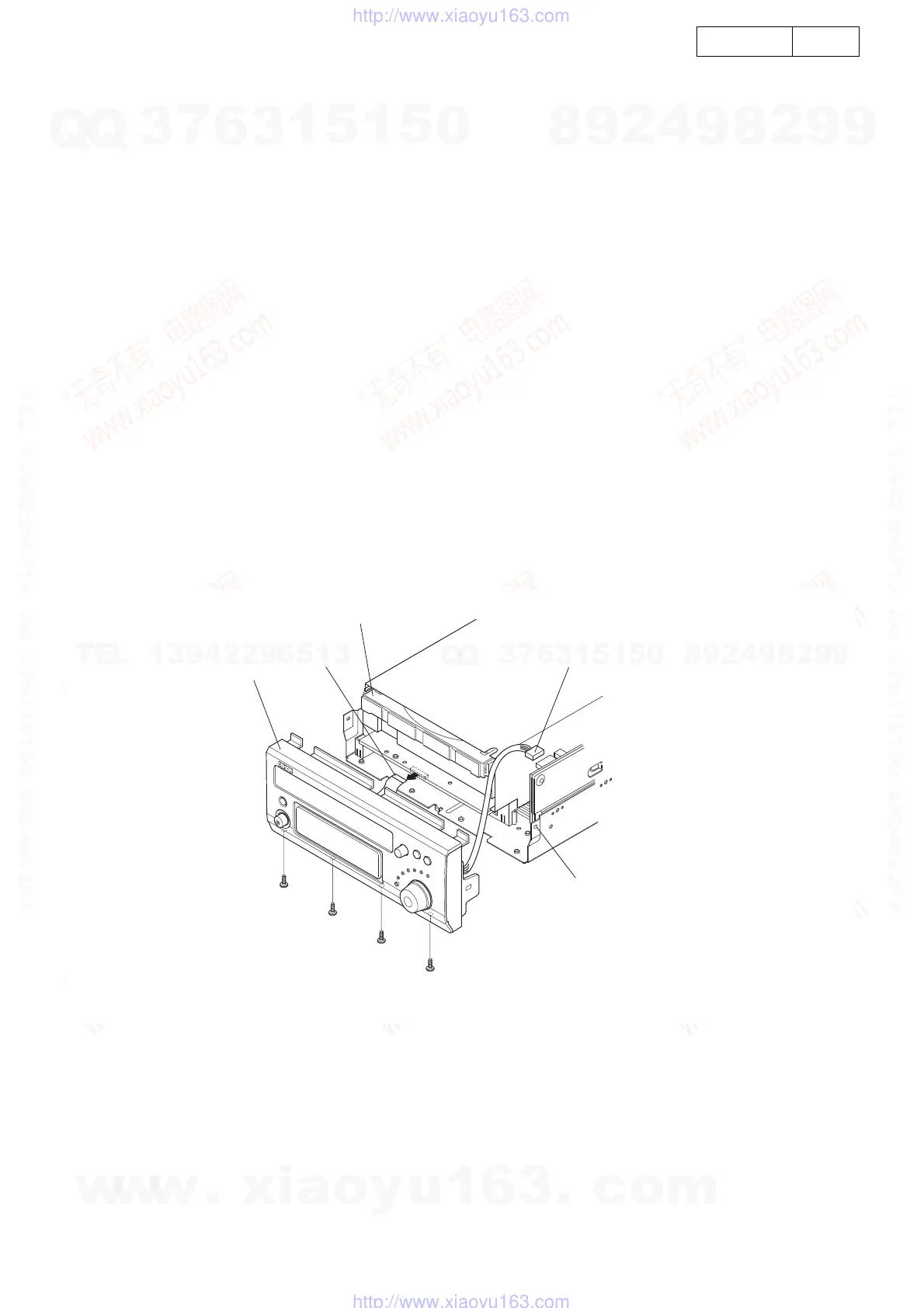

2. FRONT PANEL
(1)Disconnect FFC and 3p WIRG on the P.W.B..
(2)Remove 4 lower screws.
(3)Detach the Front Panel with releasing the hook on both
sides.
FRONT PANEL
FFC
DVD MECHA
3P WIRG
HOOK
2. フロントパネルのはずしかた
(1)基板から、FFC と 3P ワイヤをはずします。
(2)FRONTPANELの下側からねじ 4 本をはずします。
(3)両サイドの HOOK をはずし、FRONTPANEL をはずし
ます。
