ADV-M71

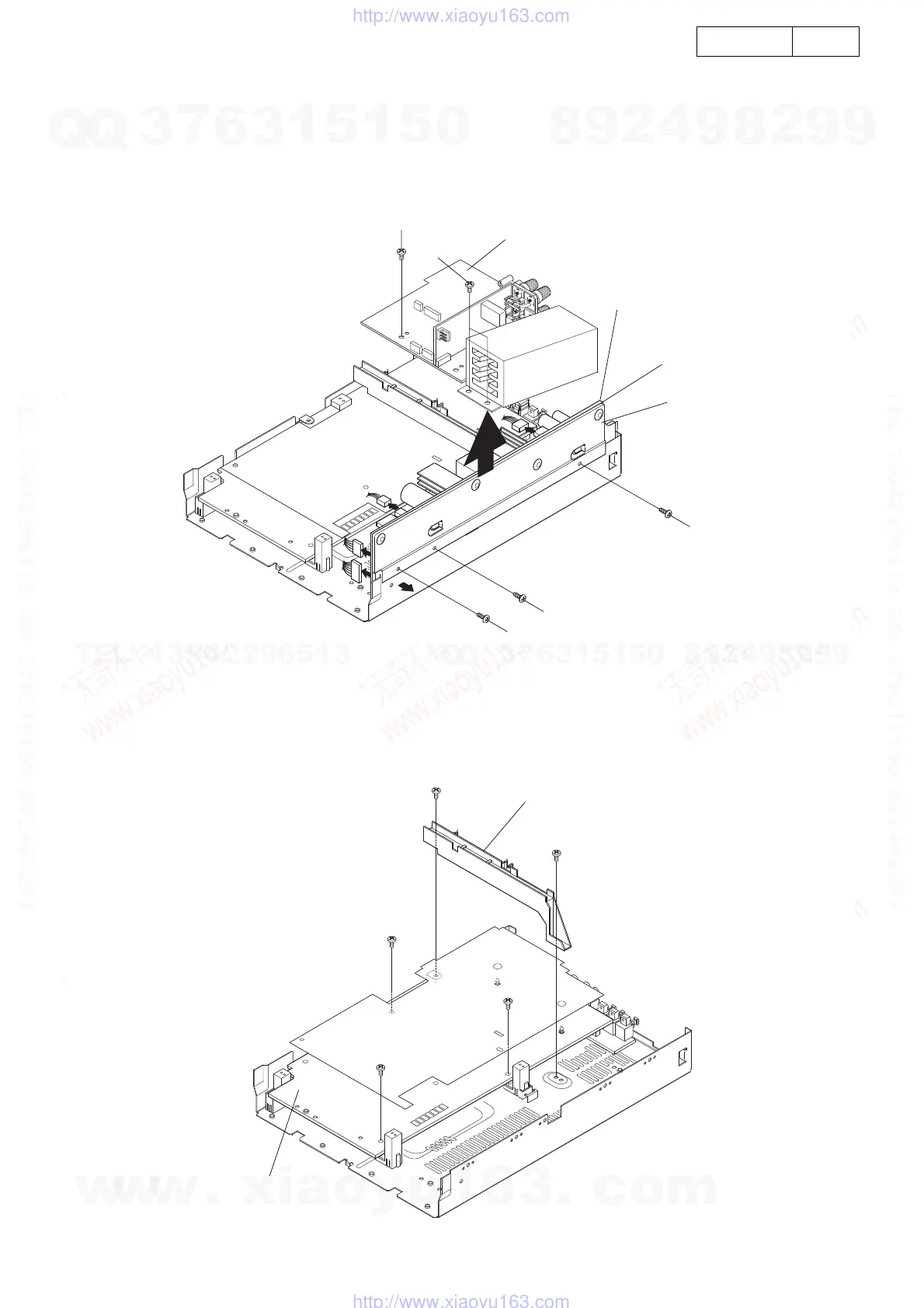

5. POWER P.W.B. / AMP VIDEO P.W.B.
(1)Remove 3 screws to detach the P.W.B. BRACKET
together with the POWER P.W.B..
(2)Unplug 4 connectors on the POWER P.W.B..
(3)Remove 3 screws.
POWER P.W.B.
AMP VIDEO P.W.B.
(3)
(1)
(3)
PVC SHEET
P.W.B. BRACKET
(1)
(1)
5. パワー基板／アンプビデオ基板
(1)ねじ 3 本をはずし、POWERP.W.B.といっしょにP.W.B.
BRACKETをはずします。
(2)POWERP.W.B.のコネクタ４か所をはずします。
(3)ねじ３本をはずします。
6. MAIN P.W.B.
(1)Remove 2 screws fixing the P.W.B. stay.
(2)Remove 3 screws.
P.W.B. STAY
MAIN P.W.B.
6.
メイ
ン基板
(1)P.W.B.STAYを止めているねじ２本をはずします。
(2)ねじ 3 本をはずします。
