AVR-2307CI / AVR-2307 / AVR-887 / AVC-1930

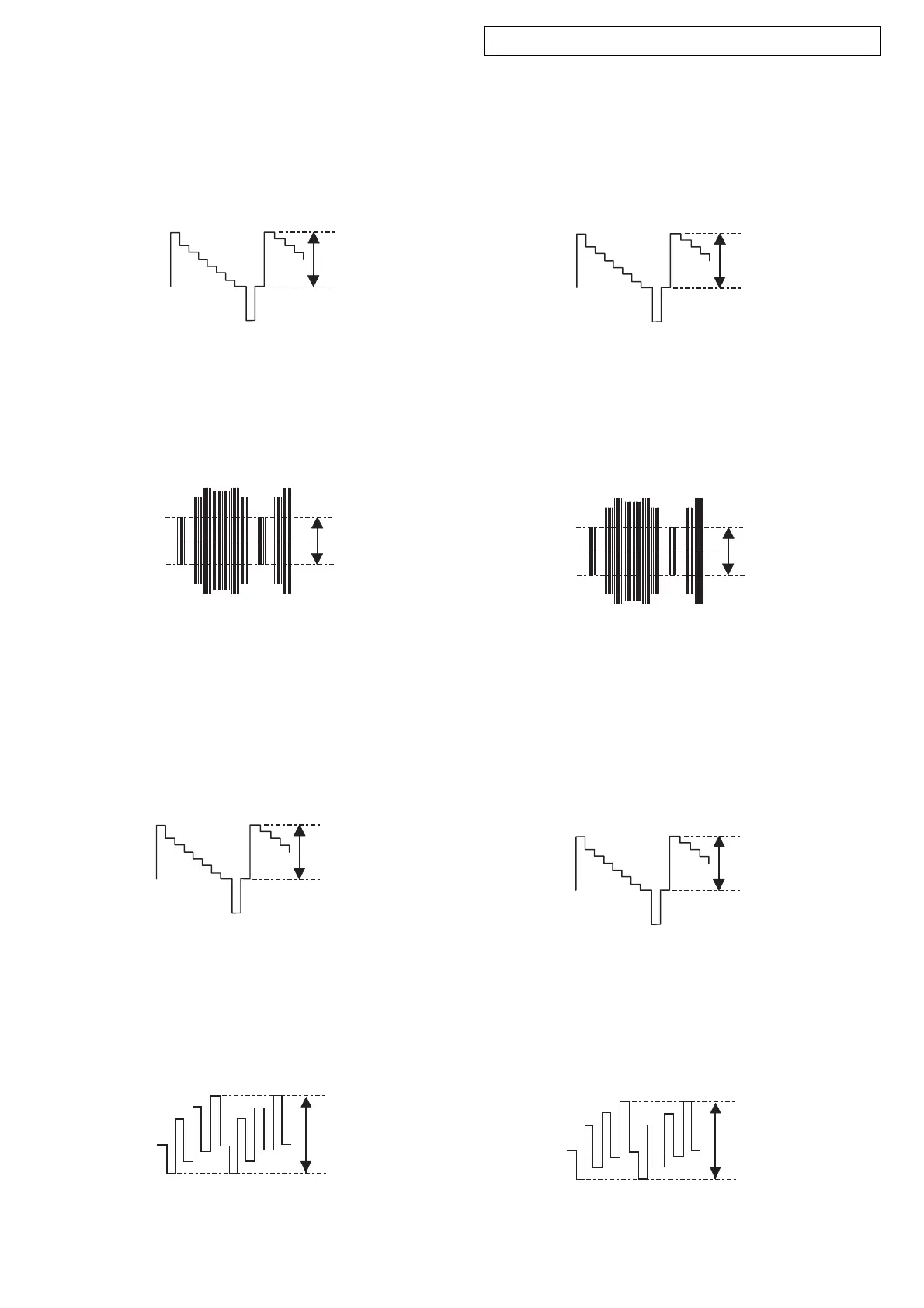

2.4. Procedure
(1) Adjust the signal of S MONITOR OUT by the wave of os-
cilloscope.
(a) Target, Y-signal
Point : HDMI UNIT VR3001
Adjustment Value : 714 ± 14mV
Waveform
(b) Target, C-signal
Point : HDMI UNIT VR3002
Adjustment Value : 286 ± 5mV
Waveform
(2) Adjust the signal of COMPONENT OUT by the wave of
oscilloscope.
(a) Target, Y-signal
Point : HDMI UNIT VR3003
Adjustment Value : 714 ± 14mV
Waveform
(b) Target, P
B/CB-signal
Point : HDMI UNIT VR3004
Adjustment Value : *525 ± 10mV
Waveform
* : 486 ± 10mV for U.S.A. & Canada model
Y-signal of S MONITOR OUT
Y
C
C-signal of S-MONITOR OUT
Y
Y-signal COMPONENT OUT
PB/CB-signal COMPONENT OUT
PB/CB
2.4. 手順
(1) セットの SMONITOROUT の信号レベルをオシロスコー
プ上の波高値で調整します。
(a) Y 信号レベル
調整個所 ： HDMI UNIT VR3001
調整値 ： 714 ± 14mV
波形
(b) C 信号レベル
調整個所 ： HDMI UNIT VR3002
調整値 ： 286 ± 5ｍV
波形
(2) COMPONENTOUTの信号レベルをオシロスコープ上の
波高値で調整します。
(a) Y 信号レベル
調整個所 ： HDMI UNIT VR3003
調整値 ： 714 ± 14ｍV
波形
(b) P
B/CB 信号レベル
調整個所 ： HDMI UNIT VR3004
調整値 ： 525 ± 10ｍV
波形
SMONITOROUT の Y 信号レベル
Y
C
S-MONITOROUT の C 信号レベル
Y
COMPONENTOUT の Y 信号レベル
PB/CB
COMPONENTOUT の PB/CB 信号レベル
