ESPAÑOL
168

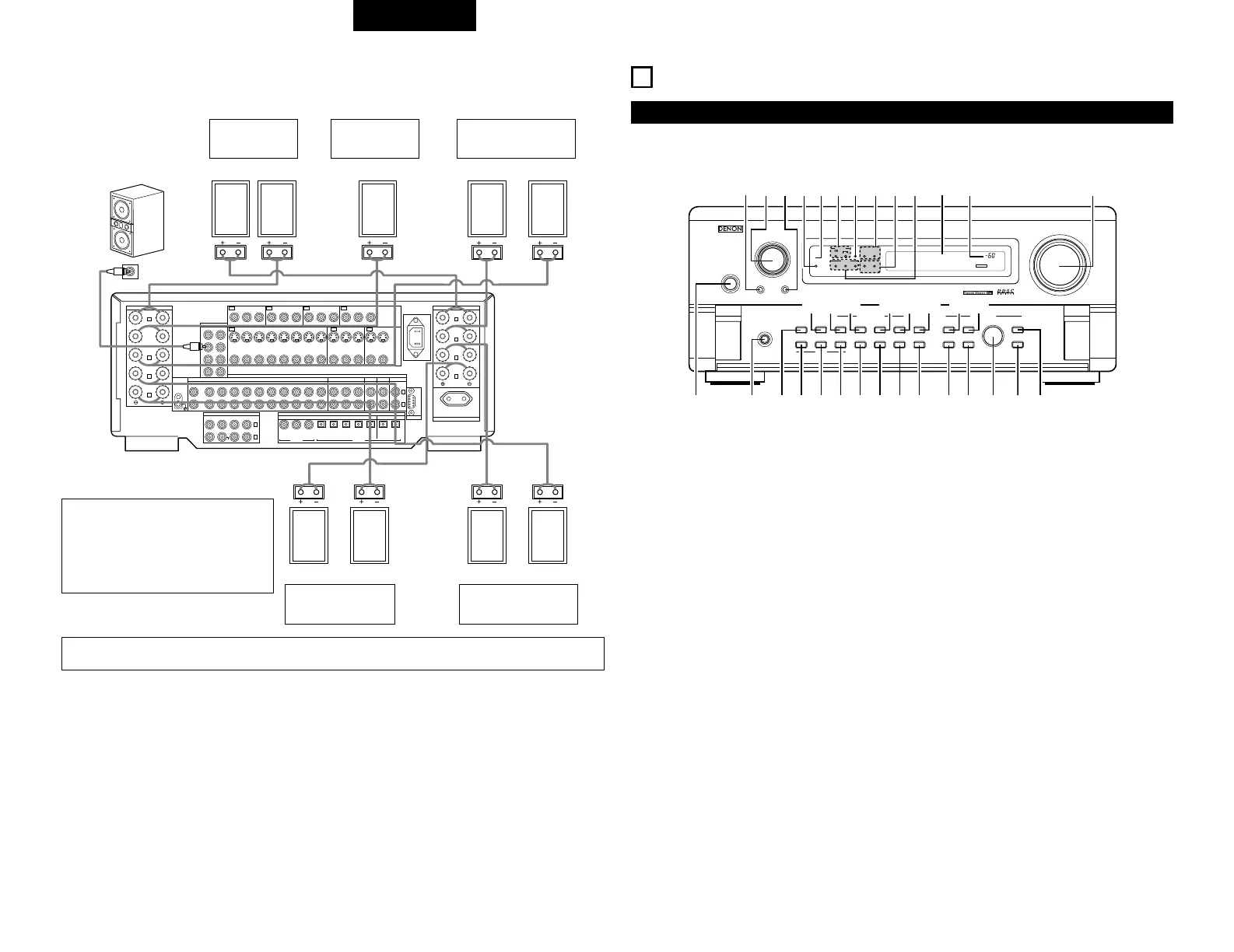

Conexiones
Al hacer las conexiones consulte las instrucciones de funcionamiento de los otros aparatos.
SPEAKER SYSTEMS
PRE OUT
DVD TV MONITOR
YP
B/CB PR/CRYPB/CB PR/CRYPB/CB PR/CRYPB/CB PR/CR
COMPONENT
VIDEO
DBS/
SAT
AUDIO
DIGITALEXT. IN
FRONT
CENTER
FR FL
SW C
SR SL
SBR SBL
SURROUND
-A
R
R
SURROUND
-B
SIGNAL
GND
PHONO
CDTUNER
FRONT CENTER SB
SW
SURROUND
DVD
DVD VDP TV DBS/
SAT
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
S-VIDEO
VIDEO
1-
MONITOR
-2
VDP TV
IN OUT IN
IN OUT RS-232C
OUT
PRE OUT
SPEAKER
IMPEDANCE
FRONT, CENTER,
SB / MULTI
SURROUND
A OR B
6~16
6~16
8~16
A + B
DBS/
SAT
CDR/
TAPE
CDR/
TAP E
MULTI
ZONE
V. AUX VCR-1 VCR-2
COAXIAL
123123 45 54
OPTICAL
VCR-3 VCR-1 VCR-2 VCR-3
R
S. BACK
R
R
L
R
L
IN
IN IN IN OUT
OUT OUT
SPEAKER SYSTEMS
AC OUTLET
AC IN
SWITCHED 100W MAX.
AC 230V 50Hz
FRONT
SURROUND
-A
L
L
SURROUND
-B
L
S. BACK
L
(
L
) (
L
) (
R
) (
R
)
(
L
) (
R
) (
L
) (
R
)
Toma de conexión del
altavoz de bajas
frecuencias (subwoofer)
con amplificador
incorporado (super
woofer), etc.
SISTEMAS DE
ALTAVOCES DE SONIDO
ENVOLVENTE (A)
SISTEMA DE
ALTAVOZ
CENTRAL
SISTEMAS DE
ALTAVOCES
FRONTALES
Precaucions al ubicar los altavoces
Si el altavoz se coloca cerca de un monitor
de TV o de video, los colores de la pantalla
pueden verse afectados por el magnetismo
del altavoz. Si ocurriera esto, separe el
altavoz y colóquelo en una posición en la que
no produzca este efecto.
IN
SISTEMAS DE
ALTAVOCES DE SONIDO
ENVOLVENTE (B)
SISTEMAS DE
ALTAVOCES TRASEROS
SURROUND
NOTA:
Cuando utilice solo un altavoz posterior surround, conéctelo al canal izquierdo.
MASTER VOLUME
INPUT SELECTOR
¢ ON/STANDBY
£ OFF
THX CINEMA
HOME
PURE
DIRECT
PHONES
TREBLE
BASS
SELECT
CH. VOL
REC / MULTI
PARAMETER
SURROUND
STATUS
DEFEAT
TONE
DIMMER
SIMULATION
ON/OFF
DSP
VIDEO
STEREO
5CH / 7CH
VIDEO
SELECT
WIDE
CINEMA
SCREEN
/ MUSIC
EXT. IN
DOLBY / DTS
STEREO
ANALOG
DIRECT
INPUT MODE
INPUT
SURROUND MODE
MULTI FUNCTION
SENSOR
REMOTE
ON/STANDBY
INPUT
SIGNAL
PCM
AUTO
DTS
DIRECT
PURE
DIGITAL
SURROUND SPEAKER
A
B
SURROUND BACK CH
OUTPUT
DETECT
SIGNAL
ES DSCRT DVD
VOLUME LEVEL
DIGITAL
#6 #5
#4
#3#2 #0 @9#1 @8 @7 @6 @5 @4
qw
e
rtyuio!0 !1 !2 !3 !5!4
!6 !7 !8 !9 @0 @1 @2 @3
Panel frontal
6
NOMBRES Y FUNCIONES DE LAS PIEZAS
Para mayor información sobre las funciones de estas piezas, consulte las páginas que se indican entre
paréntesis ( ).
q
Indicador de encendido ................................(182)
w
Entrada de auriculares (PHONES) ................(184)
e
Botón DIRECT ..............................................(186)
r
Botón selector INPUT MODE ......................(183)
t
Botón ANALOG............................................(183)
y
Botón EXT. IN ...............................................(183)
u
Botón CINEMA/MUSIC (CINE/MÚSICA)......(191)
i
Botón VIDEO SELECT..................................(184)
o
Botón VIDEO ON/OFF..................................(186)
!0
Botón DIMMER............................................(184)
!1
Botón STATUS..............................................(184)
!2
Botón REC/MULTI ........................................(184)
!3
Interruptor SELECTOR .................................(184)
!4
Botón BASS..................................................(183)
!5
Botón TREBLE..............................................(183)
!6
Botón STEREO.............................................(183)
!7
Botón DOLBY/DTS.......................................(190)
!8
Botón WIDE SCREEN ..................................(193)
!9
Botón 5CH/7CH STEREO.............................(193)
@0
Botón DSP SIMULATION .............................(193)
@1
Botón TONE DEFEAT ...................................(184)
@2
Botón SURROUND PARAMETER ................(190)
@3
Botón de volumen de canal (CH VOL) .........(187)
@4
Mando MASTER VOLUME ..........................(183)
@5
Indicador de volumen master
(VOLUME LEVEL).........................................(183)
@6
Visualización
@7
IIntroduzca los indicadores de modo
(INPUT MODE).............................................(183)
@8
Indicadores del sistema de altavoces
envolventes (SURROUND SPEAKER A/B)
@9
Indicadores de canal surround trasero ........(189)
#0
Indicador PURE DIRECT (sonido puro).........(186)
#1
Indicadores de señal digital (SIGNAL) ..........(183)
#2
Sensor de mando a distancia
(REMOTE SENSOR).....................................(177)
#3
Interruptor de alimentación eléctrica............(182)
#4
Botón PURE DIRECT (PURO DIRECTO) ......(186)
#5
Dial selector de fuente de entrada
(INPUT SELECTOR)......................................(183)
#6
Botón HOME THX CINEMA.........................(188)
