NOTAS:
• Los conectores OPTICAL 4 y 5 del panel trasero del AVC-A11SR están equipados con un conector de salida
digital óptica que permite grabar señales digitales en un magnetófono DAT, grabador de MD u otro grabador
digital. Use este conector para grabación digital entre una fuente de audio digital (estereofónica – 2 canales)
y un grabador de audio digital.
• No conecte la salida del aparato que esté conectado a la toma de salida OPTICAL 4 OUT situada en el panel
posterior del AVC-A11SR a ninguna toma que no sea la de entrada OPTICAL 4 IN.
• No conecte la salida del aparato que esté conectado a la toma de salida OPTICAL 5 OUT situada en el panel
posterior del AVC-A11SR a ninguna toma que no sea la de entrada OPTICAL5 IN.
•“PHONO” no se pueden seleccionar en la pantalla Digital In Assignment.
• Utilice esta facilidad para apagar o encender las visualizaciones en pantalla (mensajes que no sean pantallas
de menú).

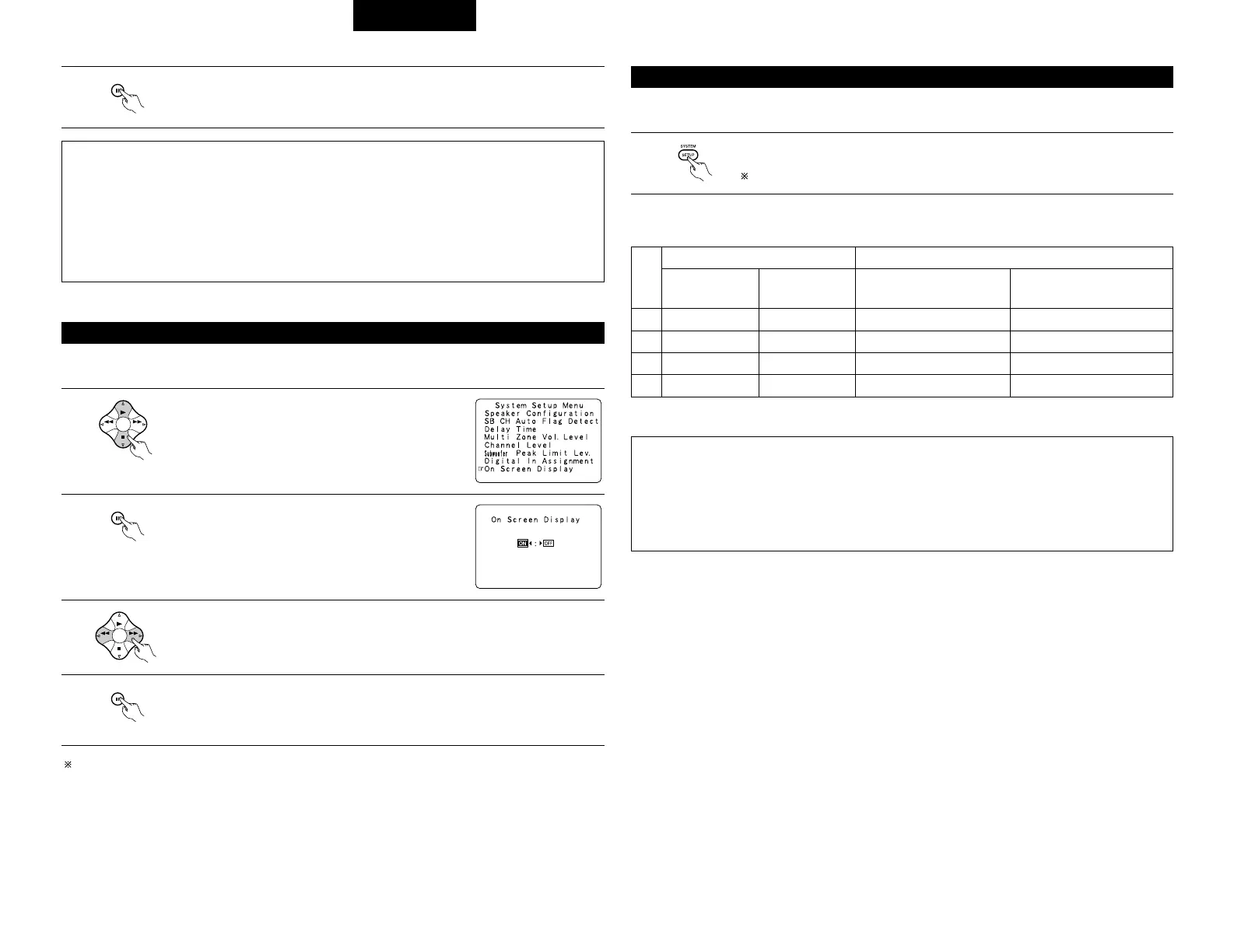

Ajuste de la visualización en pantalla (OSD)
1
Seleccione “On Screen Display” (visualización en pantalla)
en el menú de configuración del sistema.
Con esto finaliza la configuración del sistema. Una vez que se establecen estos valores, no hay
necesidad de cambiarlos a no ser que se conecten otros componentes audiovisuales diferentes o que
se cambie la posición de los altavoces.
Este botón puede pulsarse en cualquier momento durante el proceso de configuración del sistema para terminar
el proceso.
Después de haber configurado el sistema
1
Pulse el botón SYSTEM SETUP (configuración del sistema) en el menú de configuración
del sistema.
Los ajustes modificados son ingresados y la visualización de pantalla se apaga.
• Señales visualizadas en pantalla
1
2
3
4
Entrada de señales al AVC-A11SR Salida de señales visualizadas en pantalla
Toma de entrada
de señales de
video (amarilla)
Toma de entrada
de señales
de S-video
Toma de salida de señales de
video VIDEO MONITOR OUT-1
(amarilla)
Toma de salida de señales de
video S-VIDEO MONITOR OUT-1
E
C
C
E
E
E
C
C
C
C
E
E
C
E
C
C
(
C
: Señal
E
:
Sin señal)
NOTAS:
• Las señales visualizadas en pantalla no salen de las tomas MONITOR OUT-2 (amarilla) de señales de video
ni de las tomas MONITOR OUT-2 de señales de S-video.
• Las señales de visualización de pantalla no son emitidas desde la toma de señal de video MONITOR OUT
de diferencia de color (componente).
• En el punto 4 más arriba, las señales visualizadas en pantalla son salidas a la toma de salida de señales de
video VIDEO MONITOR OUT-1 (amarilla) si el monitor de TV no está conectado a la toma de salida de
señales de video de S-video MONITOR OUT-1.
(
C
:
Salida de señales en pantalla
E
:
Sin salida de señales en pantalla)
