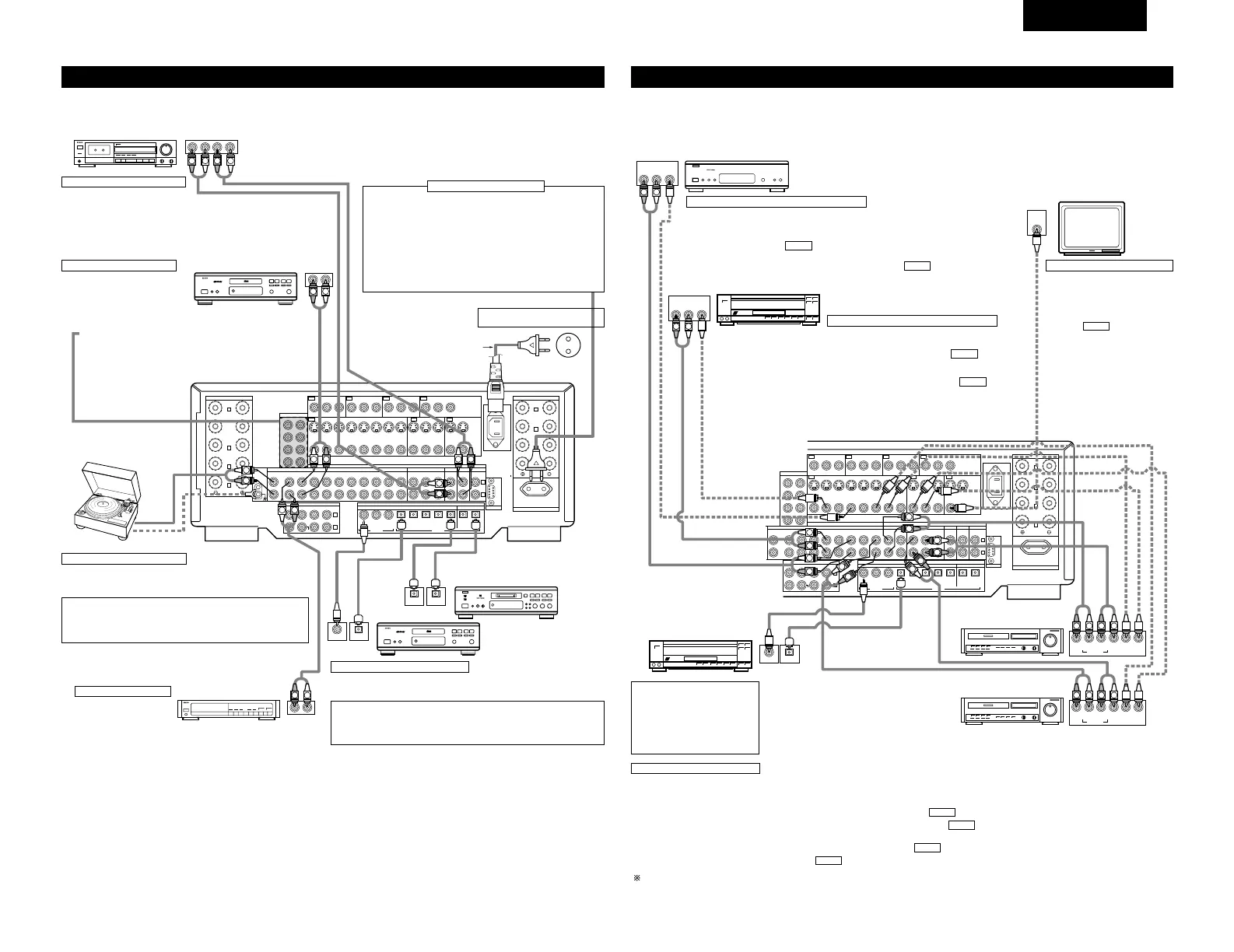

CD-Player
Anschluß eines CD-Spielers
Schließen Sie die analogen
Ausgangsbuchsen des CD-Spielers
(ANALOG OUTPUT) mit Hilfe von
Stiftsteckerkabeln an die CD-Buchsen
dieses Gerätes an.
Anschluß eines Plattenspielers
Schließen Sie das Ausgangskabel des Plattenspielers an die PHONO-Buchsen
des AVC-A11SR’s an; den L-Stecker (links) an die L-Buchse und den R-Stecker
(rechts) an die R-Buchse.
HINWEIS:
Dieses Gerät kann nicht direkt mit MC-Tonabnehmern betrieben
werden. Verwenden Sie einen separaten Hauptverstärker oder einen
Aufsatztransformator.
Wenn bei angeschlossenem Erdungsdraht ein Brummen oder andere
Geräusche auftreten, sollten Sie den Erdungsdraht abtrennen.
Plattenspieler
(MM-
Tonabnehmer)
Erdungsdraht
Wechselstrom-Netzkabel
(Lieferumfang)
Anschließen der Vorverstärker-Ausgangsbuchsen
Benutzen Sie diese Buchsen, wenn Sie die Leistung der vorderen,
mittleren, der Surround- und Surround-Hintergrundsound-Kanäle durch
Anschluss eines/mehrerer Leistungsverstärker(s) steigern möchten. An
diese Buchsen können auch elektrisch betriebene Lautsprecher
angeschlossen werden.
Wenn Sie nur einen Surround-
Rücklautsprecher verwenden, schließen
Sie ihn am linken Kanal an.
Anschließen der AC OUTLET
AC OUTLET
• SWITCHED (symmetrisch)
(Gesamtkapazität - 100 W)
Die Spannung zu diesen Ausgängen wird in Verbindung mit dem
POWER-Schalter am Hauptgerät ein- und ausgeschaltet und wenn der
Strom vom Fernbedienungsgerät aus zwischen EIN und STANDBY
geschaltet wird.
Wenn die Spannung dieses Gerätes auf STANDBY gestellt ist, werden
die AC OUTLET nicht mit Strom versorgt. Schließen Sie niemals Geräte
an, deren Gesamtkapazität 100 W übersteigt.
HINWEIS:
• Schließen Sie nur Audiogeräte an die AC OUTLET an. Verwenden Sie
die AC OUTLET nicht zum Anschluß von Haartrocknern,
Fernsehgeräten oder anderen elektronischen Geräten.
Wechselstrom-Netzsteckdosen
(Wand)
230 V Wechselstrom,
50 Hz
MD-Rekorder, DAT oder andere mit digitalen
Eingangs-/Ausgangsbuchsen ausgestattete
Komponente
CD-Spieler oder andere mit
digitalen Ausgangsbuchsen
ausgestattete Komponente
Anschließen der DIGITAL-Buchsen
Diese Buchsen für Anschlüsse an das Audio-Gerät mit digitalem Ausgang.
Siehe Seite 55 für Anleitung bezüglich der Einstellung dieses Anschlusses.
Anschließen eines Cassettendecks
Anschlüsse für die Aufnahme:
Schließen Sie die Aufnahme-Eingangsbuchsen des Cassettendecks
(LINE IN oder REC) mit Hilfe von Stiftsteckerkabeln an die
Bandaufnahmebuchsen (OUT) dieses Gerätes an.
Anschlüsse für die Wiedergabe:
Schließen Sie die Wiedergabe-Ausgangsbuchsen des Cassettendecks
(LINE OUT oder PB) mit Hilfe von Stiftsteckerkabeln an die
Bandwiedergabebuchsen (IN) dieses Gerätes an.
CD-Recorder oder Cassetten-Deck 1
• Beziehen Sie sich hinsichtlich der Anschlüsse auch auf die Betriebsanleitung der anderen Komponenten.
Anschluß eines Tuners
Schließen Sie die
Ausgangsbuchsen eines
Tuners (OUTPUT) mit Hilfe
von Stiftsteckerkabels an die
TUNER-Buchsen dieses
Gerätes an.
HINWEISE:
• Verwenden Sie 75 Ω/Ohm Stiftkabel für koaxiale Anschlüsse.
• Verwenden Sie für optische Anschlüsse optische Kabel. Entfernen Sie vor
dem Anschließen die Kappe.
Empfänger
Anschließen von Video-Komponenten
• Schließen Sie das Videosignal mit einem 75Ω/Ohm Videosignalkabel an. Die Verwendung eines falschen
Kabels kann eine Verschlechterung der Bildqualität zur Folge haben.
• Beziehen Sie sich bei Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
TV oder DBS/SAT-Empfänger
LD-Spieler, CDV-Spieler usw.
Fernsehschirm
Anschließen eines TV’s oder DBS/SAT-Tuners
TV/DBS
• Schließen Sie die Video-Ausgangsbuchse des TV’s oder DBS/SAT-Tuners
(VIDEO OUTPUT) mit Hilfe eines 75 Ω/Ohm Video-Koaxial-
Stiftsteckerkabels an die (gelb) TV, DBS/SAT IN-Buchse an.
• Schließen Sie die Audio-Ausgangsbuchsen des TV’s oder DBS/SAT-Tuners
(AUDIO OUTPUT) mit Hilfe von Stiftsteckerkabeln an die TV,
DBS/SAT IN-Buchsen an.
AUDIO
VIDEO
Anschließen eines Videodisc-Spielers VDP
MONITOR OUT
• Schließen Sie die Video-
Eingangsbuchse des TV’s (VIDEO
INPUT) mit Hilfe eines 75 Ω/Ohm
Video-Koaxial-Stiftsteckerkabels
an die MONITOR OUT-
Buchse an.
• Der Bildschirm kann auch auf
gleiche Weise an die VIDEO
MONITOR OUT-2-Buchse
angeschlossen werden.
Beachten Sie jedoch, daß die
Bildschirm-Signale des AVC-
A11SR’s nicht von dieser Buchse
ausgegeben werden. (Siehe Seite
56.)
VIDEO
Hinweis zum Anschluß der
digitalen Eingangsbuchsen
• Zu den digitalen
Eingangsbuchsen werden
ausschließlich Audiosignale
eingegeben. Einzelheiten
entnehmen Sie bitte der Seite
55.
LD-Spieler oder andere mit digitalen
Ausgangsbuchsen ausgestattete
Komponente
Videodeck 2
Videodeck 1
• Es stehen drei Paar Videodeck-Buchsen (VCR) zur Verfügung, so daß drei Videodecks für die gleichzeitige Aufnahme oder zum Videokopieren
angeschlossen werden können.
Video-Eingangs-/Ausgangsanschlüsse:
• Schließen Sie die Video-Ausgangsbuchse des Videodecks (VIDEO OUT) an die (gelb) VCR-1 IN-Buchse und die Video-Eingangsbuchse des
Videodecks (VIDEO IN) mit Hilfe von 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabeln an die (gelb) VCR-1 OUT-Buchse an.
Anschließen der Audio-Ausgangsbuchsen
• Schließen Sie die Audio-Ausgangsbuchsen des Videodecks (AUDIO OUT) an die VCR-1 IN-Buchsen und die Audio-Eingangsbuchsen des Videodecks
(AUDIO IN) mit Hilfe von Stiftsteckerkabeln an die VCR-1 OUT-Buchsen an.
Schließen Sie das andere Videodeck auf gleiche Weise an die VCR-2- oder VCR-3-Buchsen an.
AUDIO
AUDIO
VIDEO
VIDEO
Anschließen eines Videogerätes
VDP
• Schließen Sie die Video-Ausgangsbuchse des Videodisc-Spielers (VIDEO OUTPUT)
mit Hilfe eines 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabels an die (gelb) VDP
IN-Buchse an.
• Schließen Sie die analogen Audio-Ausgangsbuchsen des Videodisc-Spielers
(ANALOG AUDIO OUTPUT) mit Hilfe von Stiftsteckerkabeln an die VDP IN-
Buchsen an.
• Ein DVD-Spieler kann auf gleiche Weise an die DVD-Buchsen angeschlossen werden.
• Möglich ist auch der Anschluß eines Videodisc-Spielers, DVD-Spielers, Video-
Camcorders, einer Spielstation usw. an die V. AUX-Buchsen.
AUDIO
VIDEO
Anschließen eines Fernsehschirmes
