DEUTSCH
47
AUDIO
DIGITALEXT. IN
SR SL
SBR SBL
SURROUND
-A
R
SURROUND
-B
SIGNAL
GND
PHONO CDTUNER
FRONT CENTER SB
SW
SURROUND
DVD
DVD VDP TV DBS/
SAT
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
VDP TV
IN OUT
IN
DBS/
SAT
V. AUX VCR-1 VCR-2
COAXIAL
123123 4
OPTICAL
VCR-3 VCR-1 VCR-2 VCR-3
R
S. BACK
R
R
L
R
L
R
L
R
L
Dekoder mit 8- oder 6-Kanal-
Analogausgang
Front
Effekt, usw.
Surround
Subwoofer
Mittel
Anweisungen zur Wiedergabe mit Hilfe der externen Eingangsbuchsen (EXT. IN) entnehmen Sie bitte der
Seite 65.

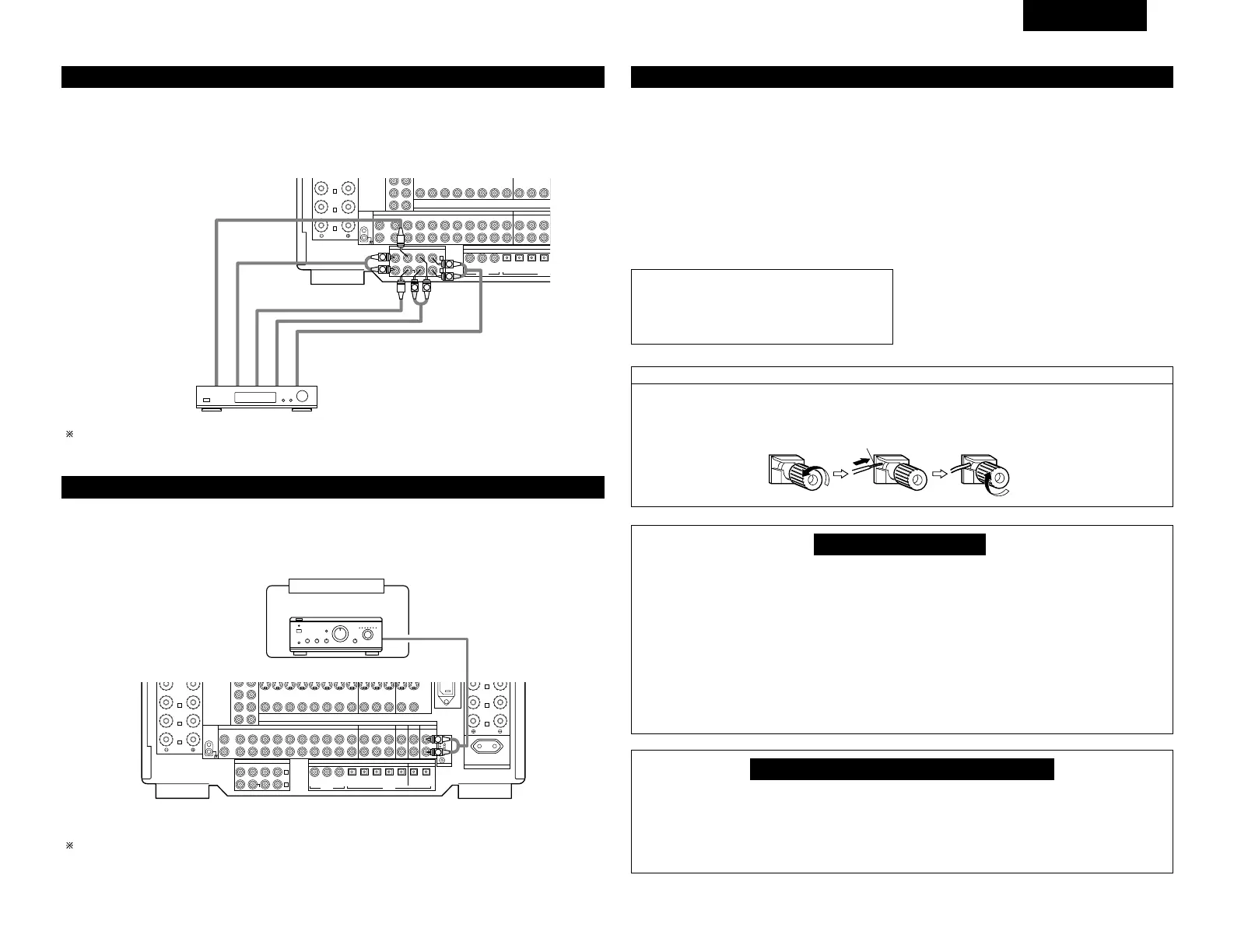

Anschließen der externen Eingangsbuchsen (EXT.IN)
• Diese Buchsen sind für die Eingabe von Multikanal-Audiosignalen von einem externen Decoder oder einer
Komponente mit einem anderen Typ von Multikanal-Decoder wie z.B. einem Audio DVD-Player oder einem
Multikanal-SACD-Player oder sonstigen in der Zukunft erhältlichen Multikanal-Soundformat-Decoder
vorgesehen.
• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
AUDIO
DIGITALEXT. IN
CENTER
SW C
SR SL
SBR SBL
SURROUND
-A
R
SURROUND
-B
SIGNAL
GND
PHONO CDTUNER
FRONT CENTER SB
SW
SURROUND
DVD
DVD VDP TV DBS/
SAT
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
S-VIDEO
VIDEO
1- MONITOR -2
VDP TV
IN OUT IN
IN OUT RS-232C
OUT
PRE OUT
SPEAKER
IMPEDANCE
FRONT, CENTER,
SB / MULTI
SURROUND
A OR B
6~16Ω
6~16Ω
8~16Ω
A + B
DBS/
SAT
CDR/
TAP E
CDR/
TAPE
MULTI
ZONE
V. AUX VCR-1 VCR-2
COAXIAL
123123 45 54
OPTICAL
VCR-3 VCR-1 VCR-2 VCR-3
R
S. BACK
R
R
L
R
L
AC OUTLET
AC IN
SWITCHED 100W MAX.
AC 230V 50Hz
-
A
L
SURROUND
-B
L
S. BACK
L
L
R
B
Anderes Zimmer
Integrierter Vor-Haupt-Verstärker
Für Bedienungsanweisungen die MULTI ZONE-Buchsen betreffend lesen Sie bitte Seite 65.
Anschliessen der MULTI ZONE-Buchsen
• Wenn ein anderer (integrierter) Vor-Haupt-Verstärker angeschlossen wird, können die MULTI ZONE-Buchsen
zur gleichzeitigen Wiedergabe einer anderen Programmquelle in einem anderen Zimmer benutzt werden.
(Siehe Seite 65.)
Lautsprecher-Impedanz
• Zur Benutzung als Front- oder Mittellautsprecher
können Lautsprecher mit einer Impedanz von 6 bis
16 Ω/Ohm angeschlossen werden.
• Zur Benutzung als Surround-Lautsprecher können
Lautsprecher mit einer Impedanz von 6 bis 16
Ω/Ohm angeschlossen werden.
• Lassen Sie bei der gleichzeitigen Benutzung von
zwei Paar Surround-Lautsprechern (A + B)
besondere Vorsicht walten, da der Anschluß von
Lautsprechern mit einer Impedanz von 8 Ω/Ohm
Beschädigungen verursachen würde.
• Möglicherweise wird die Schutzschaltung aktiviert,
wenn die Anlage über einen langen Zeitraum
hinweg mit hoher Lautstärke betrieben wird und
Lautsprecher mit einer niedrigeren als der
angegebenen Impedanz angeschlossen sind.
HINWEIS:
Berühren Sie die Lautsprecher-Anschlußklemmen
NIEMALS bei eingeschaltetem Gerät, da dies
einen elektrischen Schlag zur Folge haben
könnte.
Anschließen der Lautsprecherkabel
Schutzschaltung
• Dieses Gerät ist mit einer Hochgeschwindigkeits-Schutzschaltung ausgestattet. Zweck dieser
Schutzschaltung ist es, die Lautsprecher unter bestimmten Umständen zu schützen; z.B. wenn der
Ausgang des Leistungsverstärkers versehentlich kurzgeschlossen wurde und aufgrund dessen
Starkstrom fließt, wenn die Umgebungstemperatur des Gerätes unnatürlich hoch ist oder wenn das
Gerät über einen längeren Zeitraum hinweg mit hoher Lautstärke betrieben wird, was einen extremen
Temperaturanstieg zur Folge hat.
Wenn die Schutzschaltung aktiviert ist, wird der Lautsprecher-Ausgang ausgeschaltet und das Netz-LED
blinkt. Verfahren Sie in einem derartigen Fall wie folgt: Schalten Sie das Gerät aus, überprüfen Sie, ob
irgendwelche Fehler mit der Verdrahtung der Lautsprecherkabel oder Eingangskabel vorliegen und
lassen Sie das Gerät im Falle einer starken Erhitzung abkühlen. Verbessern Sie die
Belüftungsbedingungen und schalten Sie das Gerät wieder ein.
Wird die Schutzschaltung erneut aktiviert, obwohl weder die Verdrahtung noch Belüftung Grund zur
Beanstandung gibt, schalten Sie das Gerät aus und kontaktieren Sie einen DENON-Kundendienst.
Hinweis zur Lautsprecher-Impedanz
• Die Schutzschaltung wird möglicherweise aktiviert, wenn das Gerät über einen langen Zeitraum hinweg
mit hoher Lautstärke betrieben wird und Lautsprecher mit einer niedrigeren als der angegebenen
Impedanz angeschlossen sind (z.B. Lautsprecher mit einer niedrigeren Impedanz als 4 Ω/Ohm). Bei
aktivierter Schutzschaltung ist der Lautsprecher-Ausgang ausgeschaltet. Schalten Sie das Gerät aus,
lassen Sie die Anlage abkühlen, verbessern Sie die Belüftungsbedingungen und schalten Sie das Gerät
wieder ein.
Lautsprechersystem-Anschlüsse
• Schließen Sie die Lautsprecher an die Lautsprecher-
Anschlußklemmen an. Achten Sie dabei unbedingt
auf die richtige Ausrichtung der Polaritäten (< mit <
und > mit >). Eine Mißachtung der Polaritäten
resultiert in schwachem Mittelklang, einer unklaren
Orientierung der verschiedenen Instrumente und
darüber hinaus zu einer Verschlechterung des
Stereorichtungsgefühls.
• Achten Sie bei der Durchführung der Anschlüsse
darauf, daß keine einzelnen Leiter der
Lautsprecherkabel mit freien Anschlußklemmen,
anderen Lautsprecherkabel-Leitern oder der
Geräterückseite in Berührung kommen.
1. Durch Drehen
entgegen dem
Uhrzeigersinn lösen.
2. Das Kabel
einsetzen.
3. Durch Drehen im
Uhrzeigersinn
festziehen.
Drehen Sie die Kabeladern fest zusammen oder kürzen Sie sie.
