HINWEISE:
• Die sich auf der Rückseite des AVC-A11SR befindlichen OPTICAL 4 und 5 Buchsen sind mit einer optischen
Digital-Ausgangsbuchse für die Aufnahme von Digitalsignalen auf ein DAT-Deck, einen MD-Rekorder oder
anderem Digital-Rekorder ausgestattet. Benutzen Sie diese Buchsen für die digitale Aufnahme zwischen
einer digitalen Tonquelle (Stereo – 2 Kanäle) und einem digitalen Audiorekorder.
• Schließen Sie den Ausgang von der Komponente, die an die sich auf der Rückseite des AVC-A11SR’s
befindlichen OPTICAL 4 OUT-Buchse angeschlossen ist, an eine beliebig andere Buchse als die OPTICAL
4 IN-Buchse an.
• Schließen Sie den Ausgang der Komponente, die an die OPTICAL 5 OUT Buchse auf der Rückseite des
AVC-A11SR’s angeschlossen ist, nicht an eine andere Buchse als die OPTICAL 5 IN-Buchse an.
•“PHONO” können auf dem Digital in-Zuweisungsschirm nicht angewählt werden.
•
Mit Hilfe dieser Funktion wird das On-Screen-Display (andere Meldungen als die Menü-Bildschirme) ein- und ausgeschaltet.

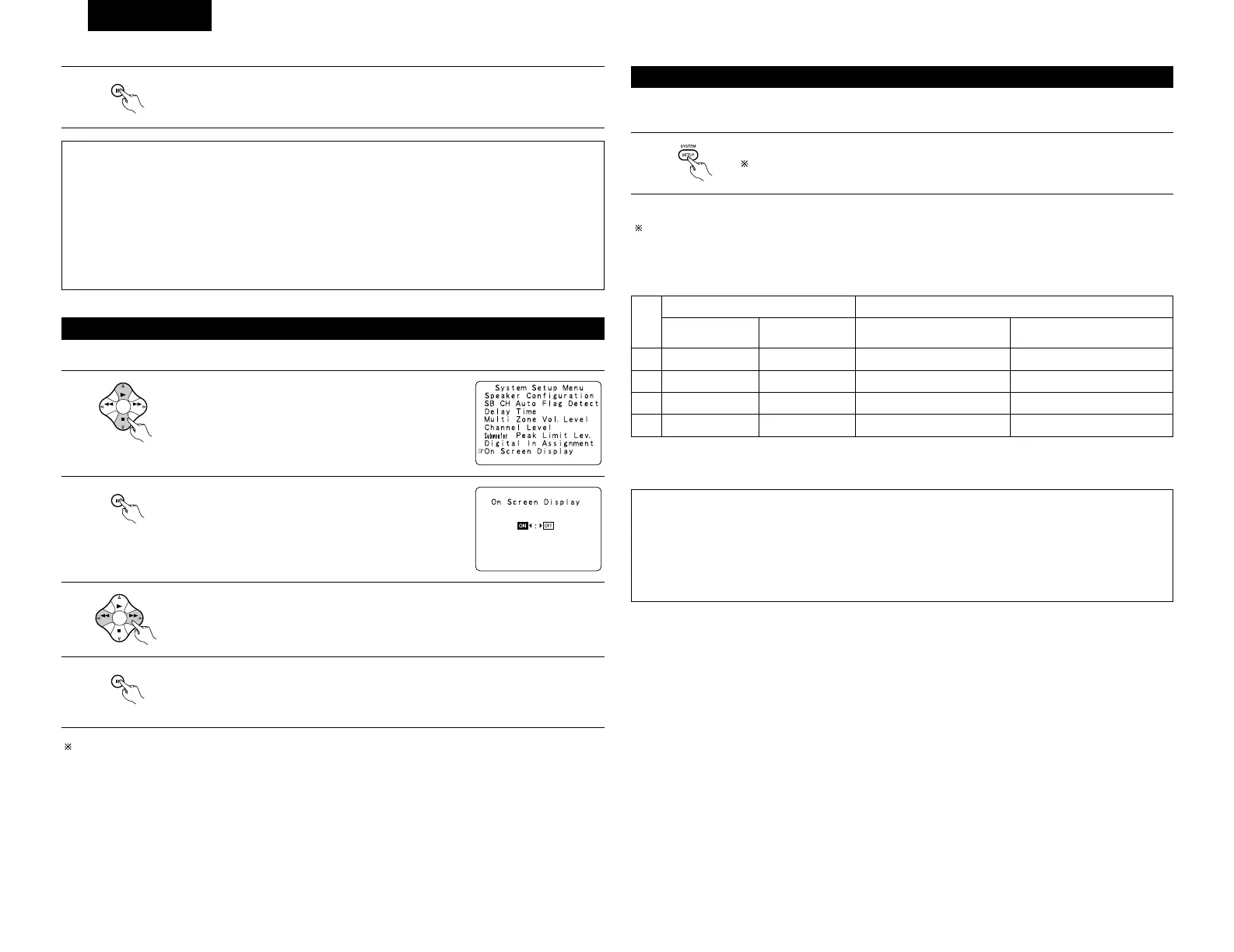

Anwählen des On-Screen-Displays (OSD)
1
Wählen Sie im System-Einrichtungsmenü “On Screen
Display”.
Damit ist die Systemeinstellung abgeschlossen. Wenn diese Einstellungen vorgenommen worden
sind, besteht keine Notwendigkeit einer Änderung, außer wenn andere AV-Komponenten
angeschlossen werden oder wenn die Lautsprecher neu positioniert werden.
Diese Taste kann zu jedem beliebigen Zeitpunkt während der System-Einrichtung gedrückt werden, um den
Einrichtungsprozess zu beenden.
Nach Beendigung der System-Einrichtung
1
Die SYSTEM SETUP-Taste im System-Einrichtungsmenü drücken.
Die geänderten Einstellungen sind eingegeben und das On-Screen-Display wird
ausgeschaltet.
• On-Screen-Display-Signale
1
2
3
4
Zum AVC-A11SR eingegebene Signale On-Screen-Display-Signalausgang
VIDEO-Signal-
Eingangsbuchse (gelb)
S-Video-Signal-
Eingangsbuchse
VIDEO MONITOR OUT-1 Video-
Signal-Ausgangsbuchse (gelb)
S-Video MONITOR OUT-1 Video-
Signal-Ausgangsbuchse
E
C
C
E
E
E
C
C
C
C
E
E
C
E
C
C
(
C
: Signal
E
:
Kein Signal)
HINWEISE:
• Die On-Screen-Display-Signale werden nicht von den Video-Signal MONITOR OUT-2 (gelb) oder S-Video-
Signal MONITOR OUT-2-Buchsen ausgegeben.
• Die On-Screen-Display-Signale werden nicht von den Farbdifferenz (Komponente) Video-Signal MONITOR
OUT-Buchsen ausgegeben.
•
Bei o.g. Nr. 4 werden die On-Screen-Display-Signale zur VIDEO MONITOR OUT-1 Video-Signal-Ausgangsbuchse
(gelb) ausgegeben, wenn der Fersehschirm nicht an die S-Video MONITOR OUT-1 Video-Signal-Ausgangsbuchse
angeschlossen ist.
Stellen Sie zuletzt die Displayzeit des Fernbedienungsgerätes (RC-871) so ein, dass diese zwar kurz, aber
dennoch lang genug zur Ausführung der Funktion ist.
(
C
: On-Screen-Signal-Ausgang
E
:
On-Screen-Signale werden nicht ausgegeben)
