207
NEDERLANDS
IN
S-VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
IN OUT
S-VIDEO
B
PROGRESSIVE SCAN
STANDBY
DVD VIDEO PLAYER DVD-770SD
¢ON / STANDBY
£OFF
DVD-speler of videodisc-speler (VDP).
Monitor-TV
TV of satelliet-tuner
Aansluiten van een DVD-speler of videodisc-
speler (VDP)
Aansluiten van een monitor-TV
Aansluiten van de videodecks
Aansluiten van een TV/DBS-tuner
DVD
• Sluit het S-Video-uitgangsaansluitpunt van de
DVD/VDP-speler aan op het S-VIDEO DVD/VDP IN-
aansluitpunt met een S-Videosnoer.
• Het is ook mogelijk om een videodiscspeler,
DVD/VDP-speler, camcorder, spelconsole, enz. aan
te sluiten op de V.AUX-aansluitingen.
MONITOR OUT
• Sluit het S-Video-ingangsaansluitpunt (S-VIDEO INPUT)
van de TV aan op het MONITOR OUT-
aansluitpunt met een S-Videosnoer.
S-VIDEO
• Sluit de S-video-uitgangsaansluiting (S-VIDEO OUTPUT) van
de TV of de DBS-tuner aan op de TV/DBS IN-
aansluiting met behulp van een S-aansluitsnoer.
S-VIDEO
• Sluit de S-uitgangsaansluiting (S-OUT) van het videodeck aan
op de VCR IN-aansluiting en de S-ingangsaansluiting
(S-IN) van het videodeck op de VCR OUT-aansluiting
met behulp van S-aansluitsnoeren.
S-VIDEO
S-VIDEO
Aansluiten van een videocomponent uitgerust met S-video-aansluitingen
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
• Opmerking i.v.m. de S-ingangsaansluitingen
De ingangskeuzeschakelaars voor de S-ingangen en video-ingangen werken in combinatie met elkaar.
• De AVR-770SD is uitgerust met een functie voor het converteren van videosignalen.
• Het signaal dat is aangesloten op de S-videosignaalaansluiting wordt uitgevoerd naar de composietvideo-
monitoruitgangsaansluitingen.
• De opname-uitgangsaansluitingen (REC OUT) hebben geen conversiefunctie. Sluit bij het opnemen dus enkel
de S-videoaansluitingen aan.

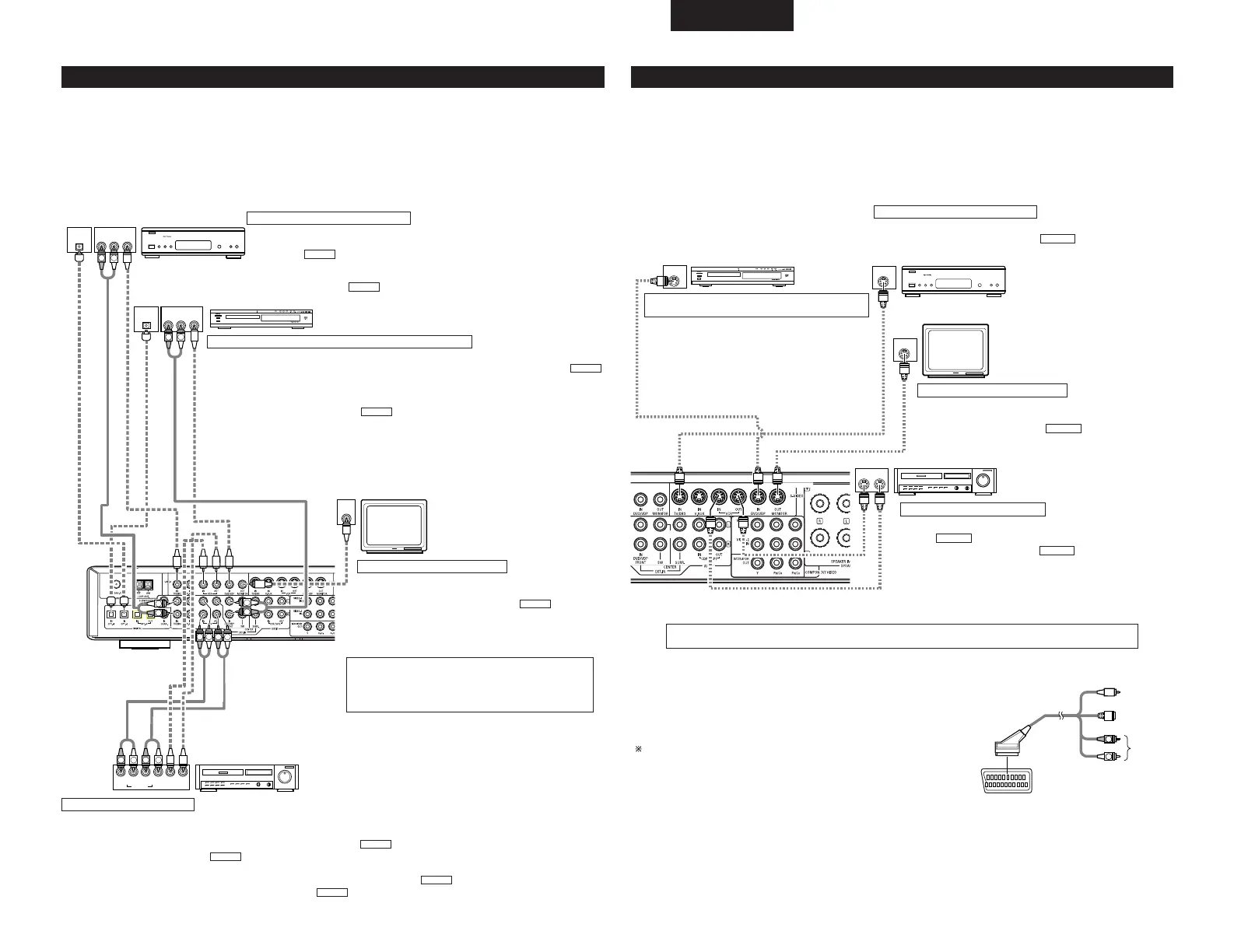

Aansluiten van de videocomponenten
• Gebruik voor het aansluiten van het videosignaal een videosignaalkabel van 75 Ω/ohm. De beeldkwaliteit kan
door gebruik van de verkeerde kabel verslechteren.
• Raadpleeg voor het maken van aansluitingen eveneens de gebruiksaanwijzing van de andere componenten.
• De AVR-770SD is uitgerust met een functie voor het opwaarts converteren van videosignalen.
• Het signaal dat is aangesloten op de videosignaalaansluiting wordt uitgevoerd naar de S-video-
monitoruitgangsaansluitingen.
• De opname-uitgangsaansluitingen (REC OUT) hebben geen conversiefunctie. Sluit bij het opnemen dus enkel
de videoaansluitingen aan.
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R OUT
VIDEO
OUT
L
AUDIO
R OUT
VIDEO
OUT
L
AUDIO
B
IN
VIDEO
OPTICAL
PROGRESSIVE SCAN
STANDBY
DVD VIDEO PLAYER DVD-770SD
¢ON / STANDBY
£OFF
R
L
R
L
R
L
RL
RL
R
L
L
R
L
R
OPTICAL
TV of DBS-tuner
DVD-speler of videodisc-speler (VDP), enz.
Monitor-TV
Aansluiten van een TV/DBS-tuner
TV/DBS
• Sluit de video-uitgangsaansluiting (VIDEO OUTPUT) van de TV of de DBS-tuner
aan op de (geel) TV/DBS IN-aansluiting met behulp van een coaxiaal
penstekker-videosnoer van 75 Ω/ohm.
• Sluit de audio-uitgangsaansluitingen (AUDIO OUTPUT) van de TV of de DBS-
tuner aan op de TV/DBS IN-aansluitingen met behulp van
penstekkersnoeren.
AUDIO
VIDEO
Aansluiten van een DVD-speler of videodisc-speler (VDP)
MONITOR OUT
• Sluit de video-ingangsaansluiting (VIDEO
INPUT) van de TV aan op de
MONITOR OUT-aansluiting met behulp van
een coaxiaal penstekker-videosnoer van 75
Ω/ohm.
VIDEO
Opmerking betreffende het aansluiten van de
digitale ingangsaansluitingen
• Via de digitale ingangsaansluitingen worden
uitsluitend audiosignalen ingevoerd. Zie 206, 214.
•
Er zijn twee sets videodeckaansluitingen (VCR). U kan dus twee videodecks aansluiten voor simultane opname of voor het kopiëren van videobanden.
Video-ingangs-/uitgangsaansluitingen:
•
Sluit de video-uitgangsaansluiting (VIDEO OUT) van het videodeck aan op de (geel) VCR IN-aansluiting en de video-ingangsaansluiting
(VIDEO IN) van het videodeck op de (geel) VCR OUT-aansluiting met behulp van coaxiale penstekker-videosnoeren van 75 Ω/ohm.
Aansluiten van de audio-uitgangsaansluitingen
• Sluit de audio-uitgangsaansluitingen (AUDIO OUT) van het videodeck aan op de VCR IN-aansluitingen en de audio-
ingangsaansluitingen (AUDIO IN) van het videodeck op de VCR OUT-aansluitingen met behulp van penstekkersnoeren.
AUDIO
AUDIO
VIDEO
VIDEO
Aansluiten van videodecks
DVD
• Sluit de video-uitgangsaansluiting (VIDEO OUTPUT) van de DVD-speler aan op de
(geel) DVD/VDP IN-aansluiting met behulp van een coaxiaal penstekker-videosnoer van 75
Ω/ohm.
• Sluit de analoge audio-uitgangsaansluitingen (ANALOG AUDIO OUTPUT) van de
videodiscspeler aan op de DVD/VDP IN-aansluiting met behulp van
penstekkersnoeren.
• Het is ook mogelijk om een videodiscspeler, DVD-speler, camcorder, spelconsole, enz. aan te
sluiten op de V.AUX-aansluitingen.
AUDIO
VIDEO
Aansluiten van een monitor-TV
Videodeck
Videodeck
Sluit de audio-ingangen en uitgangen van de componenten aan zoals beschreven op blz. 206.
• Als aan de AVR-770SD met televisiescherm TV of DVD-speler,
voorzien van een SCART-aansluiting aangesloten dient te worden,
gebruik dan een converterkabel (separaat verkrijgbaar) zoals in het
schema is weergegeven.
De AVR-770SD ondersteunt geen input/output van de RGB-
videosignalen.
21-pens SCART-aansluiting
