SVENSKA
247
IN
S-VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
IN OUT
S-VIDEO
B
PROGRESSIVE SCAN
STANDBY
DVD VIDEO PLAYER DVD-770SD
¢ON / STANDBY
£OFF
DVD-spelare eller videodisc-spelare (VDP)
TV
TV eller satellitmottagare
Anslutning av
DVD-spelare eller
video
disc-spelare (VDP)
Anslutning av en TV vars mottagare inte skall användas
Anslutning av videobandspelare
Anslutning av TV/DBS-tuner
DVD
• Anslut DVD/VDP-spelare S-videoutgång till den
kontakten märkt S-VIDEO DVD/VDP IN med en S-
videokabel.
• Det går också att ansluta en videodisc-spelare,
DVD/VDP- spelare, videokamera, spelkonsol m m
till V.AUX-kontakterna.
MONITOR OUT
• Anslut TV’ns eller DBS-tunerns S-videoingångar (S-
VIDEO INPUT) till MONITOR OUT-kontakten
med en S-videokabel.
S-VIDEO
• Anslut TV’ns eller DBS-tunerns S-videoutgång (S-VIDEO
OUTPUT) till TV/DBS IN-kontakten med en S-
videokabel.
S-VIDEO
• Anslut videobandspelarens S-utgång (S-OUT) till
VCR IN-kontakten, och videobandspelarens S-ingång (S IN) till
VCR OUT-kontakten med S-videokablar.
S-VIDEO
S-VIDEO

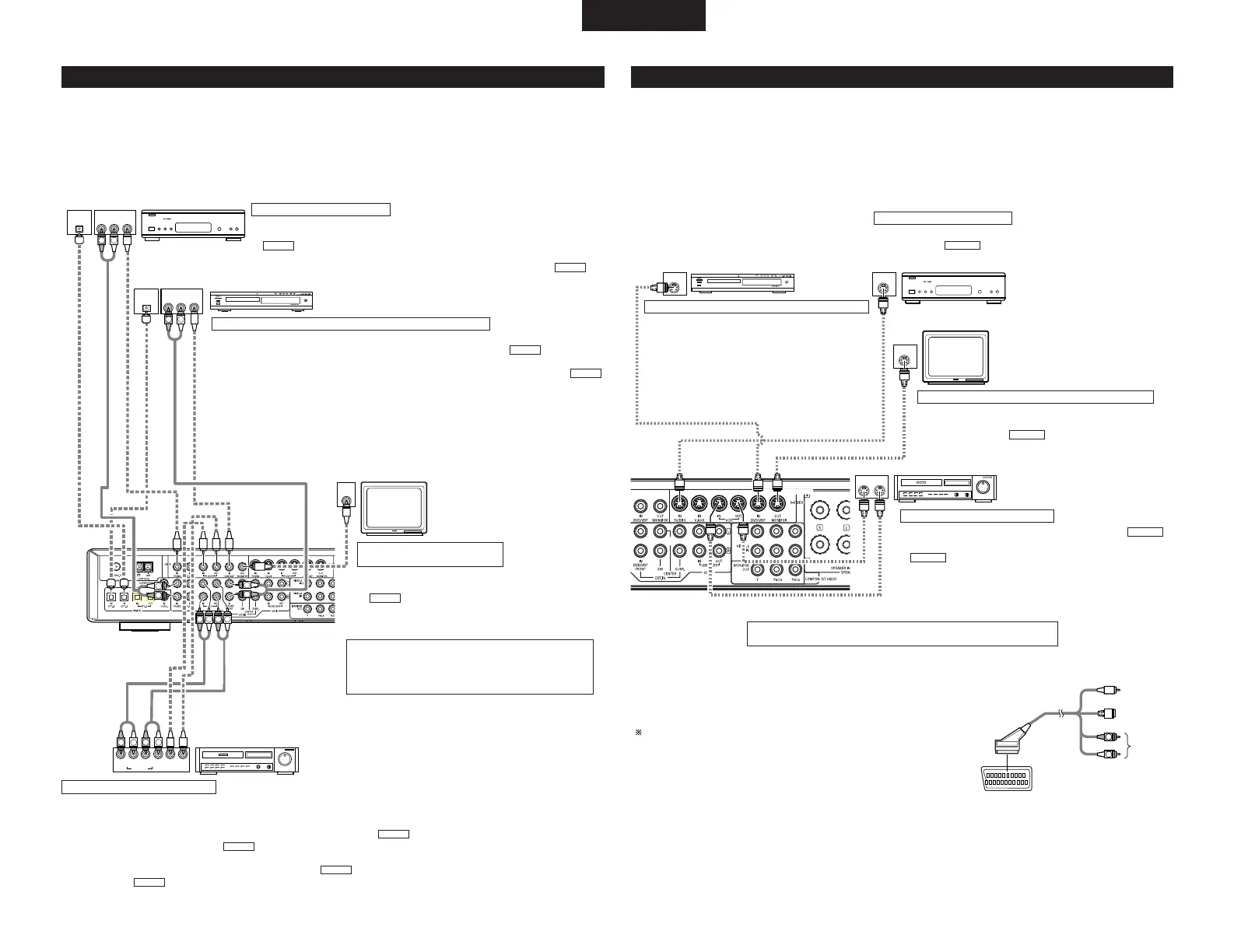

Anslutning av videoapparatur med S-videokontakter
• Se även bruksanvisningarna för respektive komponenter vid anslutningen.
• Om S-ingångarna
Ingångsväljarna för S-ingångarna och videoingångarna fungerar i kombination med varandra.
• AVR-770SD har en funktion för att konvertera videosignaler.
• Den signal som är ansluten till S-videosignalkontakten sänds ut till bildskärmsutgångarna för kompositvideo.
• Inspelningsutgångarna (REC OUT) har ingen omvandlingsfunktion. Anslut därför bara S-videokontakterna vid
inspelning.
Anslutning av videoutrustning
• Anslut videoutrustningen med 75 Ω/ohmiga signalkablar. Bildkvaliteten kan försämras vid bruk av fel typ av kabel.
• Se även de andra komponenternas bruksanvisningar i samband med anslutningen.
• AVR-770SD har en funktion för att uppkonvertera videosignaler.
• Den signal som är ansluten till videosignalkontakten sänds ut till bildskärmsutgångarna för S-Video.
• Inspelningsutgångarna (REC OUT) har ingen omvandlingsfunktion. Anslut därför bara videokontakterna vid
inspelning.
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R OUT
VIDEO
OUT
L
AUDIO
R OUT
VIDEO
OUT
L
AUDIO
B
IN
VIDEO
OPTICAL
PROGRESSIVE SCAN
STANDBY
DVD VIDEO PLAYER DVD-770SD
¢ON / STANDBY
£OFF
R
L
R
L
R
L
RL
RL
R
L
L
R
L
R
OPTICAL
TV eller DBS-tuner
DVD-spelare eller video disc-spelare (VDP) osv.
TV
Anslutning av TV
/
DBS-tuner
TV/DBS
• Anslut TV’ns eller DBS-tunerns videoutgångar (VIDEO OUTPUT) till den gula
TV/DBS IN-kontakten med en 75 Ω/ohmig videokoaxialkabel med
RCA-kontakt.
• Anslut TV’ns eller DBS-tunerns audioutgångar (AUDIO OUTPUT) till
TV/DBS IN-kontakten med RCA-kablar.
AUDIO
VIDEO
Anslutning av en DVD-spelare eller video disc-spelare (VDP)
MONITOR OUT
• Anslut TV’ns videoingång (VIDEO INPUT) till
MONITOR OUT-kontakten med en
75 Ω/ohmig videokoaxialkabel med RCA-
kontakt.
VIDEO
Observera vid anslutning av digitalingångarna
• Endast audiosignalen går in genom
digitalingångarna. Se sid 246, 254 för mer infor-
mation.
• Eftersom det finns två uppsättningar videobandspelarkontakter (VCR) kan du ansluta två videobandspelare och spela in på båda
två samtidigt eller kopiera videokassetter.
Video-/audioanslutningar:
• Anslut videobandspelarens videoutgångar (VIDEO OUT) till den gula VCR IN-kontakten, och videobandspelarens
videoingång (VIDEO IN) till den gula VCR OUT-kontakten med 75 Ω /ohmiga videokoaxialkablar med RCA- kontakter.
Anslutning av audioutgångarna
• Anslut videobandspelarens audioutgångar (AUDIO OUT) till VCR IN-kontakterna, och videobandspelarens audioingångar
(AUDIO IN) till VCR OUT-kontakterna med RCA-kablar.
AUDIO
AUDIO
VIDEO
VIDEO
Anslutning av videobandspelare
DVD
• Anslut DVD-spelarens videoutgång (VIDEO OUTPUT) till den gula DVD/VDP IN-
kontakten med en 75 Ω/ohmig videokoaxialkabel med RCA-kontakt.
• Anslut DVD-spelarens analoga audioutgångar (ANALOG AUDIO OUTPUT) till
DVD/VDP IN-kontakten med RCA-kablar.
• Det går också att ansluta en videodisc-spelare, DVD- spelare, videokamera, spelkonsol m m
till V.AUX-kontakterna.
AUDIO
VIDEO
Anslutning av en TV vars
mottagare inte skall användas
Videobandspelare
Videobandspelare
Anslut alla in- och utgångar enligt beskrivningarna på sid 246.
• Vid anslutning av AVR-770SD till en bildskärm, TV, eller DVD-spelare
utrustad med SCART-kontakt, använd en konverterkabel (säljs
separat) enligt bilden.
AVR-770SD stöder inte in- och utsignaler för RGB video.
R
L
VIDEO
S-VIDEO
AUDIO
21-polig SCART-anslutning
