DVD VIDEO PLAYER DVD-770SD
¢ON / STANDBY
£OFF
Lecteur de DVD ou lecteur de vidéo disque (VDP)
Moniteur de téléviseur
Téléviseur ou tuner d’émission par
satellite

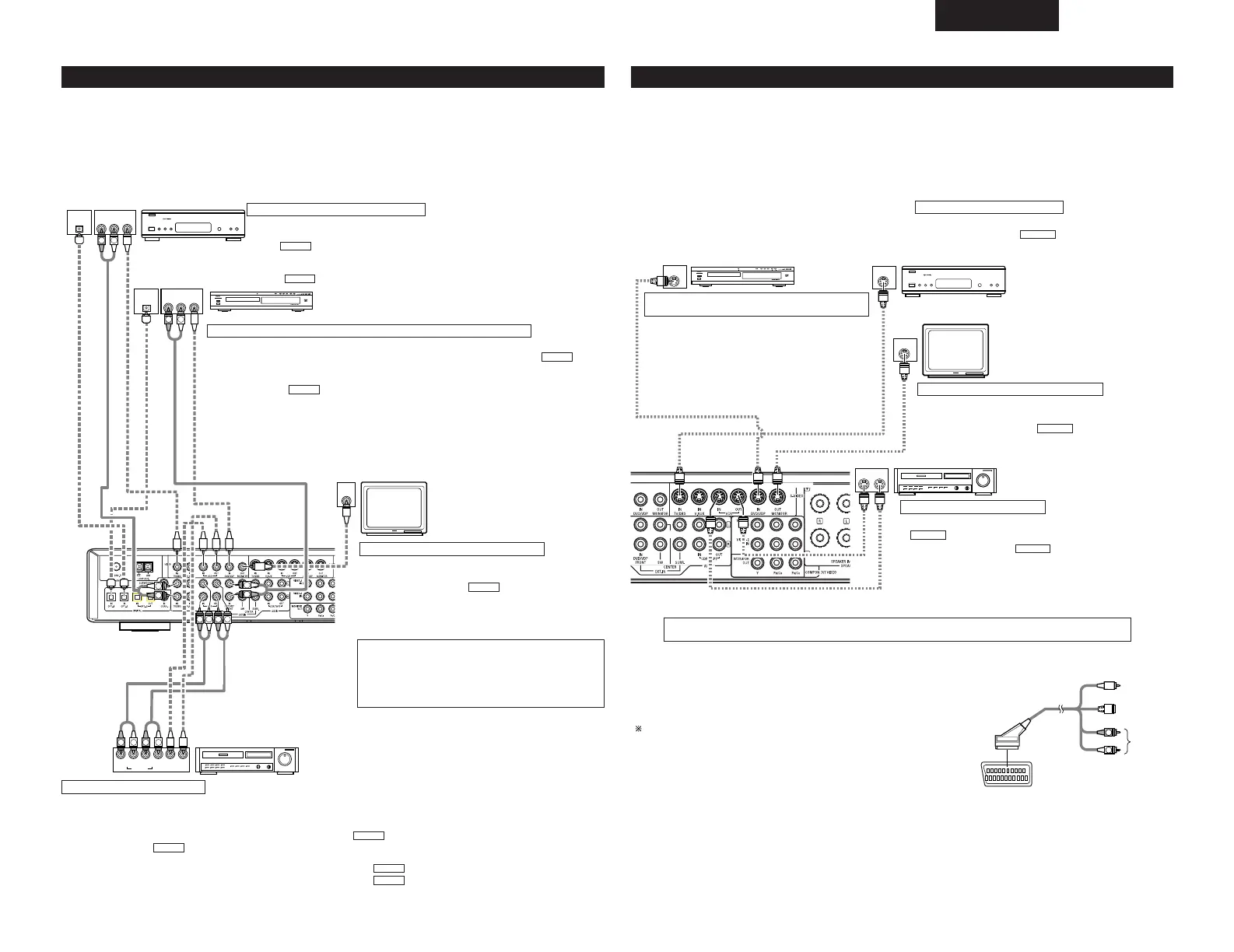

Connexion d’un lecteur de DVD ou d’un lecteur
de vidéo disque (VDP)
Connexion d’un moniteur de téléviseur
Connexion des lecteurs vidéo
Connexion d’un TV/tuner DBS
DVD
• Connecter la prise de sortie vidéo S (S-VIDEO OUTPUT)
du lecteur de DVD/VDP à la prise d’entrée de lecteur de
DVD (DVD/VDP IN) [S-VIDEO] en utilisant un cordon de
connexion vidéo S.
• Il est également possible de connecter un lecteur de
vidéodisque, un lecteur de DVD/VDP, un camescope
vidéo, une machine de jeux, etc. aux prises V. AUX.
MONITOR OUT
• Connecter la prise d’entrée vidéo en S (S-VIDEO INPUT)
du téléviseur à la prise MONITOR OUT en
utilisant un cordon à prise en S.
S-VIDEO
• Connecter la prise de sortie vidéo en S du téléviseur ou
tuner DBS à la prise TV/DBS IN en utilisant un
cordon de connexion à prise en S.
S-VIDEO
• Connecter la prise de sortie en S du lecteur vidéo à la prise
VCR IN et connecter la prise d’entrée en S du
lecteur vidéo à la prise VCR OUT en utilisant de
cordons à prise en S.
S-VIDEO
S-VIDEO
Connexion d’un composant vidéo équipé de prises vidéo S
• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.
• Remarque à propos des prises en S
Les sélecteurs d’entrée pour les entrées en S et les entrées des prises à broches fonctionnent conjointement
l’un avec l’autre.
• L’AVR-770SD est équipé d’une fonction pour la conversion de signaux vidéo.
• Le signal connecté à la borne de signal S-Vidéo est envoyé aux bornes de sortie du moniteur vidéo composite.
• Les bornes de sortie d’enregistrement (REC OUT) n’ont pas de fonction de conversion, il faut donc connecter
uniquement les bornes S-Vidéo lors de l’enregistrement.
Connexion de composants vidéo
• Pour connecter le signal vidéo, utiliser un cordon de signal vidéo de 75 Ω/ohms. Le fait d’utiliser un câble non
approprié, risque de détériorer la qualité vidéo.
• Lors des connexions, se reporter également aux instructions d’utilisation des autres composants.
• L’AVR-770SD est équipé d’une fonction pour la conversion montante de signaux vidéo.
• Le signal connecté à la borne de signal vidéo est envoyé aux bornes de sortie du moniteur S-Vidéo.
• Les bornes de sortie d’enregistrement (REC OUT) n’ont pas de fonction de conversion, il faut donc connecter
uniquement les bornes vidéo lors de l’enregistrement.
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R OUT
VIDEO
OUT
L
AUDIO
R OUT
VIDEO
OUT
L
AUDIO
B
IN
VIDEO
OPTICAL
PROGRESSIVE SCAN
STANDBY
DVD VIDEO PLAYER DVD-770SD
¢ON / STANDBY
£OFF
R
L
R
L
R
L
RL
RL
R
L
L
R
L
R
OPTICAL
Téléviseur ou tuner DBS
Lecteur de DVD ou lecteur de vidéo disque (VDP), etc.
Moniteur de téléviseur
Connexion d’un téléviseur/tuner DBS
TV/DBS
• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du téléviseur ou tuner DBS à la
prise (jaune) TV/DBS IN en utilisant un cordon à fiche à broche coaxial vidéo
de 75 Ω/ohms.
• Connecter la prise de sortie audio (AUDIO OUTPUT) du téléviseur ou tuner DBS aux
prises TV/DBS IN en utilisant des cordons à fiche à broche.
AUDIO
VIDEO
Connexion d’un lecteur de DVD ou d’un lecteur de vidéo disque (VDP)
MONITOR OUT
• Connecter la prise d’entrée (VIDEO INPUT)
du téléviseur à la prise MONITOR
OUT en utilisant un cordon à fiche à broche
coaxial vidéo de 75 Ω/ohms.
VIDEO
Remarque sur la connexion des prises d’entrée
numérique
• Seuls les signaux audio sont entrés aux prises
d’entrée numérique. Pour les détails, voir page 86,
94.
• Il y a deux jeux de prises de lecteur vidéo (magnétoscope), donc deux lecteurs vidéo peuvent être connectés pour l’enregistrement simultané
ou la copie vidéo.
Connexions d’entrée/sortie vidéo:
• Connecter la prise de sortie vidéo du lecteur vidéo (VIDEO OUT) à la prise (jaune) VCR IN, et la prise d’entrée vidéo du lecteur vidéo
(VIDEO IN) à la prise (jaune) VCR OUT en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.
Connexions des prises de sortie audio
• Connecter les prises de sortie audio du lecteur vidéo (AUDIO OUT) à la prise VCR IN, et la prise d’entrée vidéo du lecteur vidéo
(VIDEO IN) et les prises d’entrée audio (AUDIO IN) du lecteur vidéo aux prises VCR OUT en utilisant des cordons à fiche à broche.
AUDIO
AUDIO
VIDEO
VIDEO
Connexion des lecteurs vidéo
DVD
• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du lecteur de DVD à la prise (jaune)
DVD/VDP IN en utilisant un cordon avec fiche à broche pour câble coaxial vidéo de 75 Ω/ohms.
• Connecter les prises de sortie audio analogique (ANALOG AUDIO OUTPUT) du lecteur de vidéo
disque aux prises DVD/VDP IN en utilisant des cordons avec fiche à broche.
• Il est également possible de connecter un lecteur de vidéodisque, un lecteur de DVD, un camescope
vidéo, une machine de jeux, etc. aux prises
V. AUX .
AUDIO
VIDEO
Connexion d’un moniteur de téléviseur
Platine vidéo
Platine vidéo
Connecter les entrées et sorties audio des composants de la manière décrite à la page 86.
• Lorsque vous connectez le AVR-770SD à un moniteur TV ou un
lecteur DVD équipé d’un connecteur SCART, utilisez un câble de
conversion (vendu séparément) comme indiqué sur le schéma.
Le AVR-770SD n’est pas compatible avec les signaux vidéo RGB
de sortie/entrée.
Borne SCART (péritel) à 21 broches
