Denon AVR-983 Service Manual

4
4
AVR-2803/983/AVC-2870

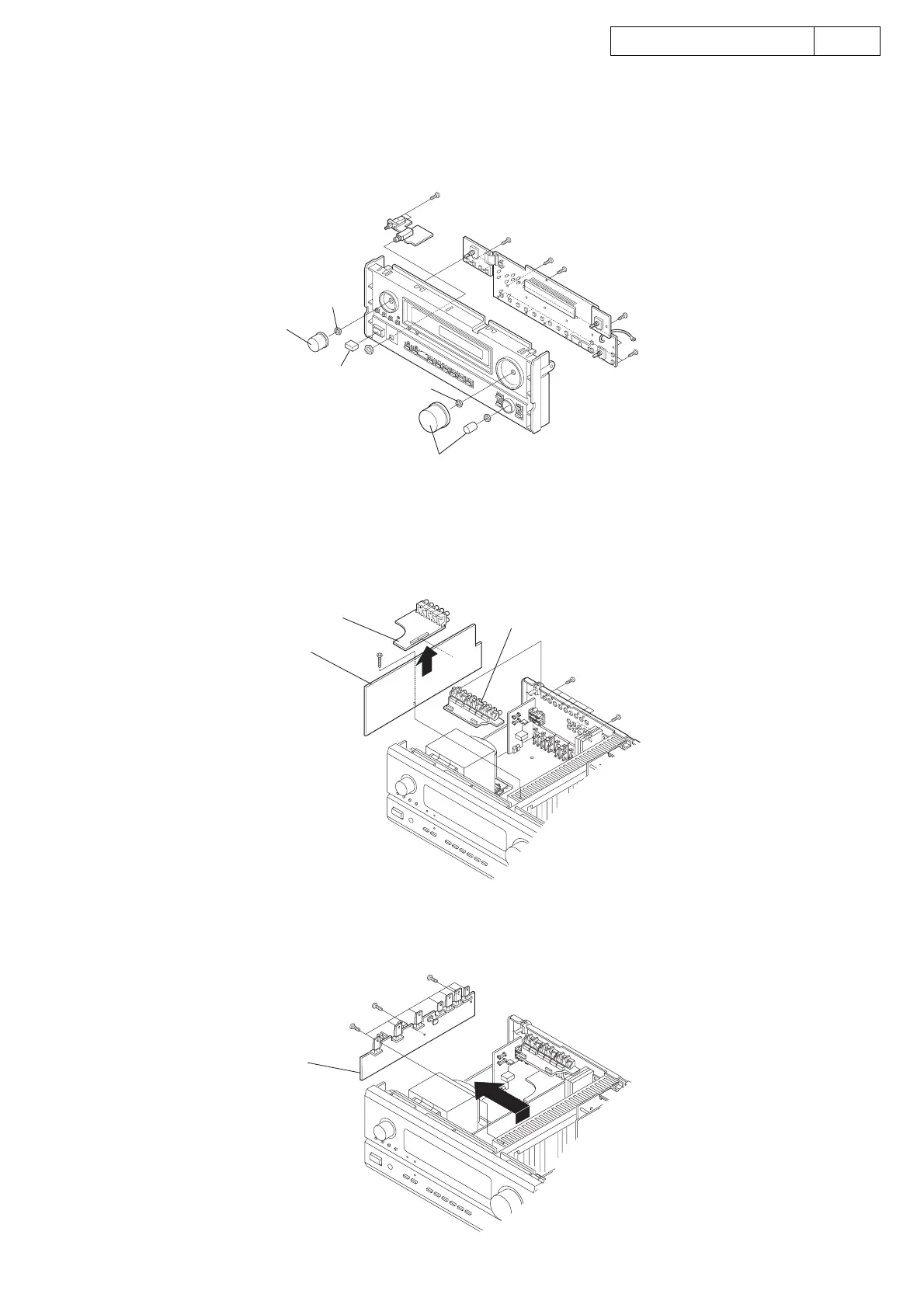

4. InnerPanelAss'y
(1)Remove3roundand1squareknobs,andunscrew
4nuts.
(2)Remove14screwsfixingeachP.W.B.
5. AmpConnectUnit/ComponentVideoUnit
(1)Remove9screwstodetachPre-outUnit
andComponentVideoUnit.
(2)TakeofftheAmpConnectUnitasshowninthe
arrowdirectionafterremoving1screw.
6. RegulatorUnit
TakeofftheRegulatorUnitasshowninthe
arrowdirectionafterremoving10screws.
4. InnerPanelAss'y
(1)RoundKnob3個と SquareKnob1個を引き抜き、4
個の Nutを取りはずします。
(2)各 PWBユニットを固定しているねじ 14本をはずし
ます。
5. AmpConnectUnit/ComponentVideoUnit
(1)ねじ 8本をはずし、Pre-outUnitと Component
VideoUnitをはずします。
(2)ねじ 1本をはずし、AmpConnectUnitを矢印の方向
取りはずします。
6. RegulatorUnit
ねじ 10 本をはずし、RegulatorUnit を矢印の方向に取
りはずします。
Round Knob
Nut
Square Knob
Round Knob
Nut
Amp Connect Unit
Component Video Unit
Pre-out Unit
Regulator Unit
