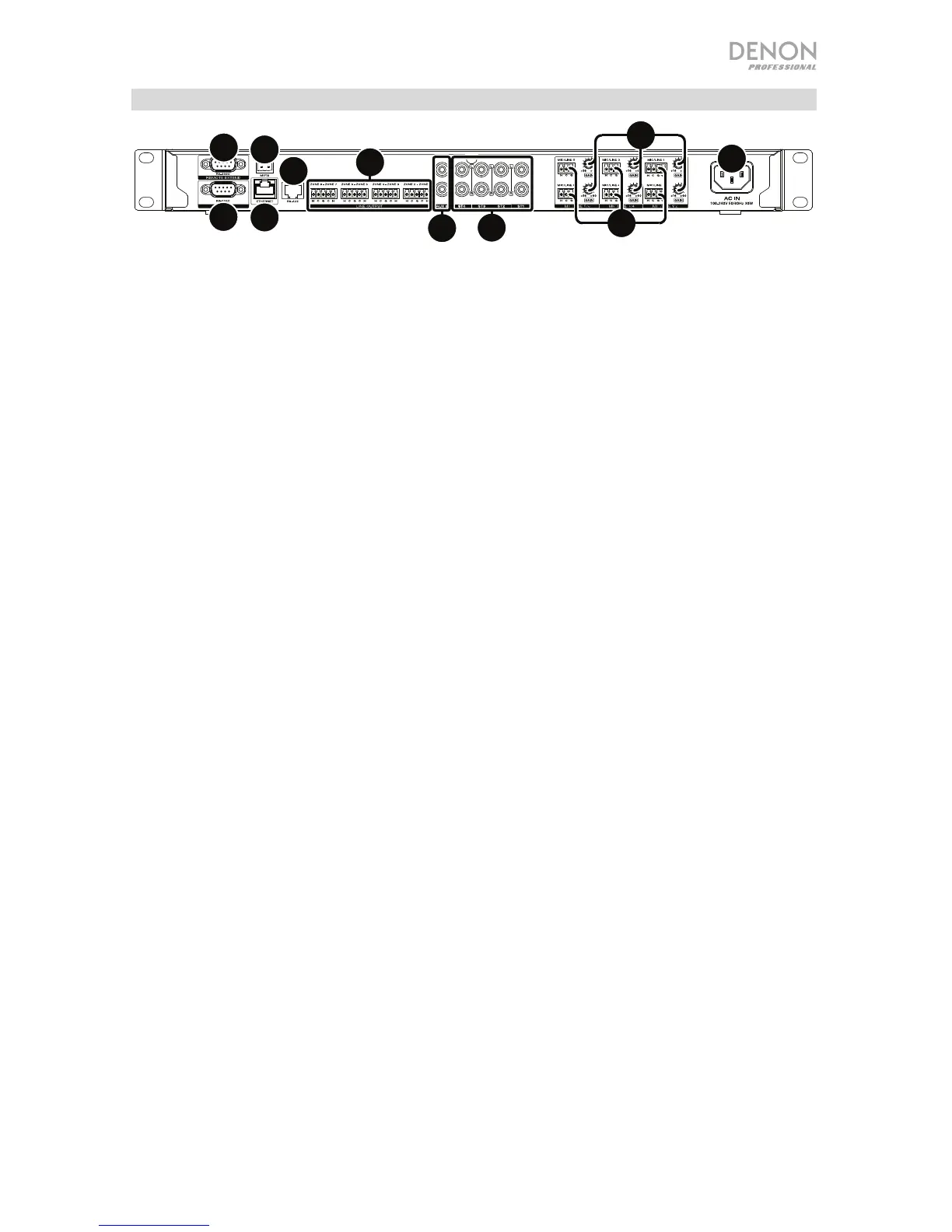

Panel trasero
1
2
3
4
5
6
7
8
9
10
11
1. Entrada de corriente: Utilice el cable de corriente incluido para conectar esta entrada a una
toma de corriente.
2. Salidas de línea: Utilice conectores Euroblock para conectar sus altavoces a estas salidas.
Cada grupo de 5 conexiones corresponde a 2 zonas. Cada zona tiene un conector caliente (H) y
un conector frío (C), y cada par de zonas comparte el conector a tierra (G). Asegúrese de que
cada altavoz esté conectado a la zona deseada.
3. Entradas de micrófono/línea: Utilice conectores Euroblock para conectar sus fuentes de audio
de nivel de micrófono o de nivel de línea a estas entradas. Cada entrada tiene un conector
caliente (H), un conector frío (C), y un conector a tierra (G). Las entradas 1 y 2 tienen un conector
adicional para el interruptor de página. Recuerde ajustar la perilla Gain para definir el nivel del
volumen de entrada.
4. Ganancia de micrófono/línea: Gire esta perilla para ajustar la ganancia de entrada para cada
entrada de micrófono/línea.
5. Entrada auxiliar (RCA): Utilice un cable RCA estéreo estándar para conectar una fuente de
sonido a esta entrada. Cuando se conecta un cable a la entrada auxiliar del panel frontal, estas
entradas quedarán desactivadas.
6. Entradas ST: Utilice cables RCA estéreo estándar para conectar fuentes de audio de nivel de
línea a estas entradas.
7. Conector de silenciamiento: Utilice un conector Euroblock de 2 patillas para conectar un
interruptor a este conector. El interruptor entonces podrá silenciar o anular el silenciamiento de
la señal entrante desde todas las fuentes de audio.
8. Puerto remoto: Este puerto le permite conectar un ordenador al DN-508MX. Utilice un cable D-
Sub de 9 patillas para realizar esta conexión. Podrá entonces utilizar el ordenador con un programa
de terceros para manejar el DN-508MX a través de comunicación en serie.
9. Puerto de extensión remota: Este puerto le permite conectar otro DN-508MX al dispositivo
anfitrión. Utilice un cable D-Sub de 9 patillas para realizar esta conexión. Podrá entonces utilizar
un ordenador con un programa de terceros para controlar todos los DN-508MX conectados a
través de comunicación en serie.
10. Puerto RS-422: Este puerto le permite conectar un dispositivo anfitrión al DN-508MX. Podrá
entonces utilizar un programa de terceros para controlar el DN-508MX a través de comunicación
en serie. Utilice un cable analógico de teléfono estándar con conectores RJ45 para realizar esta
conexión.
11. Puerto Ethernet: Este puerto le permite conectar el DN-508MX a una red. Conecte este puerto
a un ordenador a través de un conmutador o enrutador de redes. Como alternativa, conéctelo
directamente a un ordenador mediante un cable Ethernet cruzado. Esta conexión le permite
controlar el DN-508MX a través de la interfaz web.
