Instalación
Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.
Cómo instalar DN-508MX con su sistema de sonido:
1. Si está utilizando una fuente de audio con salidas RCA (reproductores de Blu-ray
®
, estéreos,
etc.), utilice cables RCA estándar para conectarlos a las entradas ST del panel trasero. Sus
fuentes de audio deben ser de nivel de línea (no giradiscos de nivel fonográfico).
2. Si está utilizando un amplificador u otra fuente de audio con salidas que pueden cablearse a los
conectores Euroblock estándar, conéctelas a las entradas de micrófono/línea del panel trasero.
3. Utilice conectores Euroblock estándar para conectar los altavoces de sus diferentes zonas a las
salidas de línea del panel trasero. Cada grupo de 5 conexiones corresponde a 2 zonas. Cada
zona tiene un conector caliente (H) y un conector frío (C), y cada par de zonas comparte el
conector a tierra (G).
4. Para administrar el DN-508MX a través de su interfaz web, conecte el puerto Ethernet y su
ordenador a un conmutador o enrutador de red utilizando cables Ethernet estándar. Si su
ordenador se conecta a su enrutador de forma inalámbrica, conecte solamente el DN-508MX a
ese enrutador. Como alternativa, conecte el puerto Ethernet del DN-508MX directamente a un
ordenador mediante un cable Ethernet cruzado.
5. Para administrar el DN-508MX a través de la comunicación en serie, conecte el puerto
remoto a su ordenador utilizando un cable D-Sub de 9 patillas. Utilice una utilidad de terceros
para administrar el DN-508MX. Como alternativa, conecte el puerto RS-422 a una utilidad de
terceros utilizando un cable de teléfono analógico estándar con conectores RJ45
Consejo: Recomendamos utilizar la interfaz web para controlar el DN-508MX en lugar de la
comunicación en serie. Es mucho más fácil utilizar la interfaz web a través de la comunicación IP
que una herramienta de terceros a través de la comunicación RS-232C en serie.
6. Utilice el cable de corriente incluido para conectar el NDN-508M a una toma de corriente.
7. Encienda todas sus fuentes de audio (reproductores de Blu-ray
®
, estéreos, micrófonos,
amplificadores, etc.).
8. Encienda el DN-508MX.

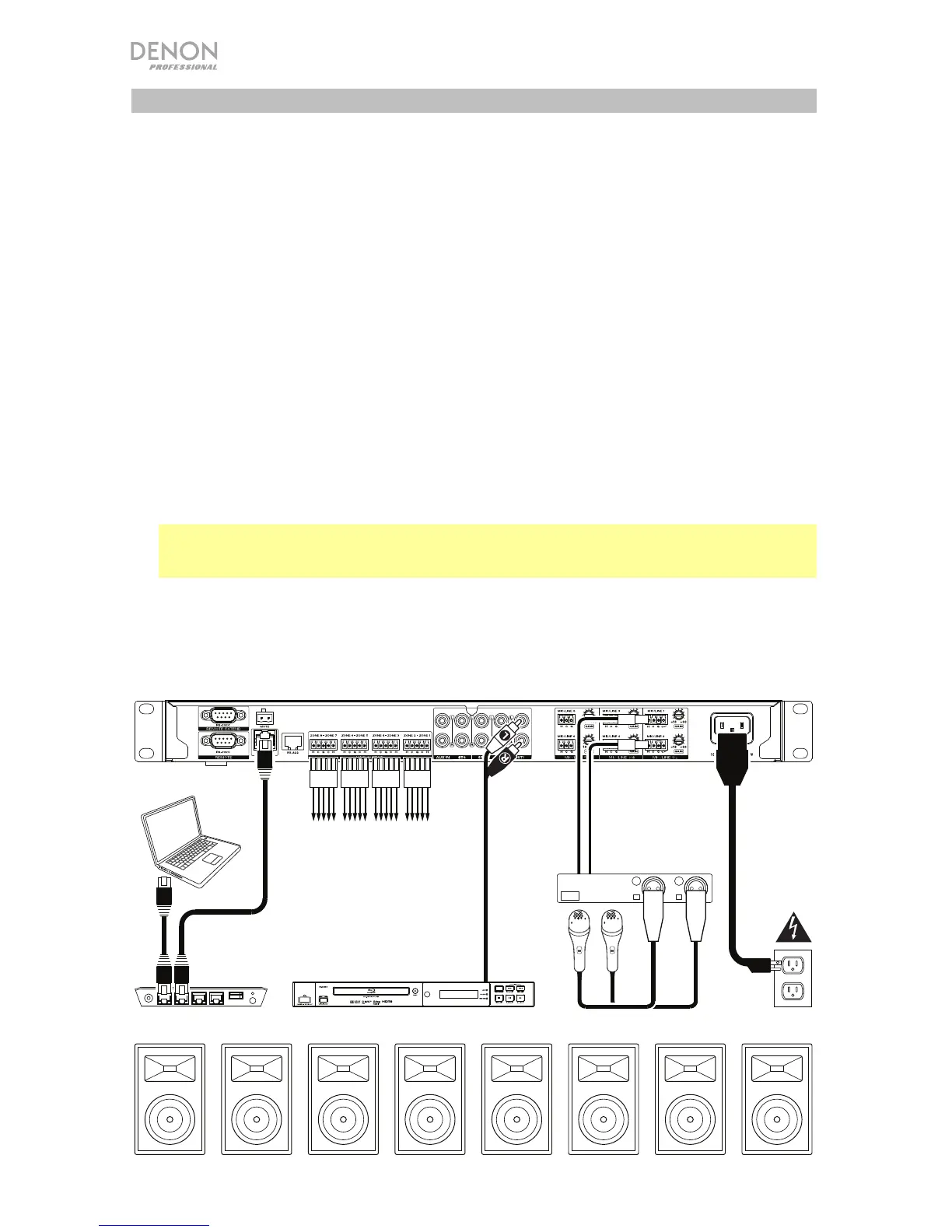

Ejemplo:
Zona 1
Zona 2
Zona 3
Zona 4
Zona 5
Zona 6
Zona 7
Zona 8
Ordenador
A las
amplificadore
s de zona
Reproductor Blu-ray
®
Amplificador
Enrutador Micrófonos Suministro eléctrico
