48
Configurazione
Gli elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.
Per configurare il DN-508MX con il proprio impianto audio:
1. Se si utilizzano fonti audio con uscite RCA (lettori Blu-ray
®
, stereo, ecc.), servirsi di cavi RCA standard
per collegarle agli ingressi ST presenti sul pannello posteriore. Le fonti audio devono essere a livello di
linea (niente giradischi a livello fono).
2. Se si utilizza un amplificatore o un’altra fonte audio con uscite che possono essere cablate in connettori
Euroblock standard, collegarle agli ingressi mic/linea presenti sul pannello posteriore.
3. Servirsi di connettori Euroblock standard per collegare gli altoparlanti delle diverse zone alle uscite di
linea presenti sul pannello posteriore. Ciascun gruppo di 5 collegamenti corrisponde a 2 zone.
Ciascuna zona presenta un connettore caldo (H) e uno freddo (C), e ciascuna coppia di zone condivide
il connettore di messa a terra (G).
4. Per gestire il DN-508MX utilizzando la sua interfaccia Web, collegare la porta Ethernet e il
computer a un interruttore di rete o router servendosi di cavi Ethernet standard. Se il computer è
collegato senza cavi al router, collegare solo il DN-508MX a quel router. Alternativamente, collegare la
porta Ethernet del DN-508MX direttamente a un computer servendosi di un cavo Ethernet di
crossover.
5. Per gestire il DN-508MX utilizzando la comunicazione seriale, collegare la porta remota al
computer servendosi di un cavo D-Sub a 9 poli. Servirsi di un'utility di terzi per gestire il DN-508MX.
Alternativamente, collegare la porta RS-422 a un'utility di terzi servendosi di un cavo telefonico
analogico standard con connettori RJ45.
Suggerimento: raccomandiamo di utilizzare l’interfaccia Web per il controllo del DN-508MX anziché la
comunicazione in serie. È molto più semplice utilizzare l’interfaccia Web tramite comunicazione IP che
un’utility di terzi tramite comunicazione seriale RS-232C.
6. Servirsi del cavo di alimentazione in dotazione per collegare il DN-508MX ad una presa di
alimentazione.
7. Accendere tutte le fonti audio (lettori Blu-ray
®
, stereo, microfoni, amplificatori, ecc.)
8. Accendere il DN-508MX.

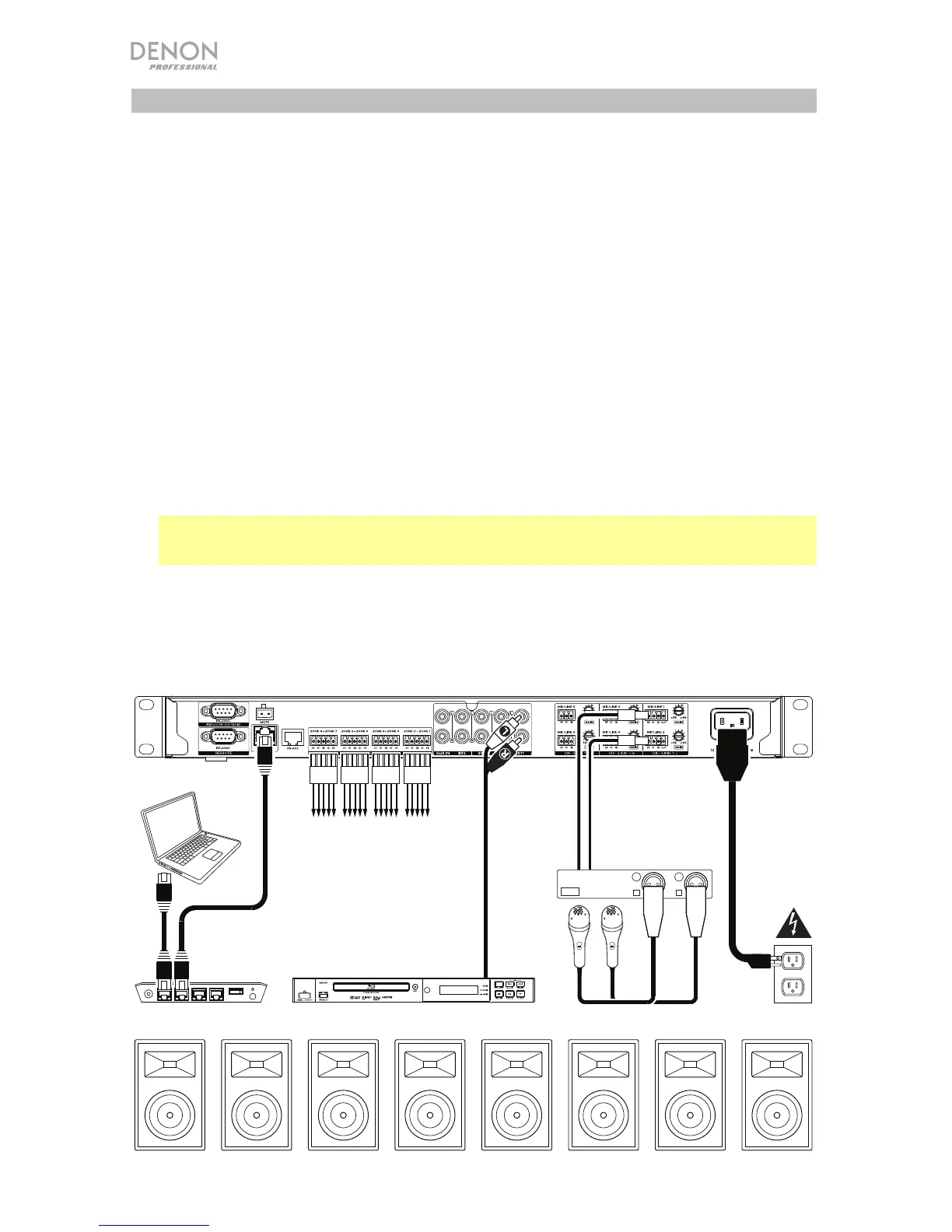

Esempio:
Zona 1
Zona 2
Zona 3
Zona 4
Zona 5
Zona 6
Zona 7
Zona 8
Computer
Agli altoparlanti
Zona
Lettore Blu-ray
®
Amplificatori
Router
Microfoni Alimentazione
